引言

隨著社會經濟的快速發展,10kV配網公變臺區供電區域內負荷增長過快,用電需求持續提高,現有配變已無法滿足負荷增長需求。為確保低壓線路末端電壓滿足居民生活用電需求,并解決負荷增長問題,我們致力于將臺區打造成具有示范效應的示范性臺區,以提高臺區工程整體建設水平。

1工程簡述

以沖簍所110kV紅嶺站10kV合安線南洲公變臺區增容業擴配套樣板工程為實例,進行研究與推廣應用。本項目施工地點位于臺山市沖萎鎮,沖萎鎮位于臺山市東南部,距離臺山市區18km,總?cè)丝?.82萬多人,其中農業人口3.45萬人。旅外華僑、港澳臺同胞超過5萬人,是著名的僑鄉。沖萎鎮南洲村地塊,供電臺區為南洲配變,由110kV紅嶺站10kV合安線西海支線供電,供電范圍為南洲村,主要負荷為居民用電。該臺區現有低壓出線1回,主干線為BLVV-35導線,供電半徑為320m,2017年8月經現場實測,用電高峰時段低壓線路末端單相電壓為205V,電壓偏差為-7%,超出《電能質量供電電壓偏差》(GB/T12325一2008)限值要求,近期供電區域內預計負荷增長有15kw,且供電區域內的用電需求持續提高,現有配變無法滿足負荷增長需求,必須增容南洲配變。

該項目工程量:

(1)臺架工程量:1)拆除部分:拆除S9-50變壓器1套:2)新建部分:新增200kVA配變?nèi)^緣臺架1套(快速復電功能配電箱及鐵件)。

(2)架空線路部分:1)拆除部分:拆除低壓導線2060m:2)新建部分:新架設高壓導線25m,新架設低壓導線2796m。

(3)桿塔部分:1)拆除電桿3基:2)新建桿塔共5基。

2建設情況

(1)沖簍所110kV紅嶺站10kV合安線南洲公變臺區增容業擴配套工程于2018年4月19日由臺供電計[2018]8號文通過了施工圖設計及預算批復,投資金額43.57萬元。臺山市寧華電力有限公司承擔工程施工,工程于2018年5月31日完成建設。樣板工程管理上,秉持"大建設"的思路,探索電網建設的新做法:努力打造安全、可靠、綠色、高效的智能電網:嚴格執行南網標準設計和典型造價,推廣標準件應用。

(2)此項工程選用南網標準臺架設計,臺架金件、一體化彎頭等均采用標準件,各設備連接線采用標準接線,符合"四個標準"建設要求。

(3)在綠色環保文明施工上,本項目用到了節能、低損耗的SBH-15非晶合金變壓器、全絕緣臺架配套設備、復合材料街碼、復合材料水泥桿等綠色材料設備,施工過程強調7S管理,保證施工過程產生的污水不流入魚塘、農田,及時清理工程建設產生的垃圾,盡量減少電網建設對居民日常生活造成的影響。

(4)在"四新"建設方面,采用了:1)全絕緣、全封閉臺架配套設備:2)復合材料電桿:3)具備快速復電功能的綜合配電箱:4)臺架一體化彎頭:5)SMC玻璃鋼高分子復合材料街碼:6)低壓導線緊線器:7)線纜管封堵器。

3工程亮點

在細節方面精益求精,努力打造工程精品。

(1)嚴格執行南網公司2018年配網工程"四個標準"建設要求,并結合"四新"運用。根據低壓臺區使用條件及臺區改造實際情況,編制一套G3層標準圖紙,設計圖紙深入、細化到施工工藝細部G4層要求,確定標準材料使用,明確安裝施工工序,做到標準施工,按配網工程驗收評定標準及工程交接驗收、移交標準進行標準驗收。10kV配網公變臺區示意圖如圖1所示。

圖110kV配網公變臺區示意圖

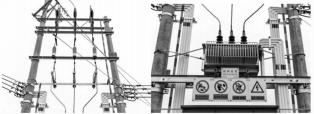

(2)如圖2所示,臺架采用全絕緣、全封閉臺架配套設備。整體工藝美觀大方,通過新型的快插式防松結構連接代替?zhèn)鹘y(tǒng)線耳連接,安裝便捷統一。全絕緣能有效降低常規非絕緣臺架存在的人身觸電風險,對飄落物引發的故障具有較強的防控能力。

圖2全絕緣、全封閉臺架配套設備示意圖

(3)如圖3所示,應用復合材料電桿,性能方面有重量輕、耐腐蝕、防雷害的優點,運輸方便。搶險中采用復合材料電桿能以最快的速度恢復送電,將人民群眾的生命財產損失降到

最低。

圖3復合材料電桿示意圖

(4)應用發電車快速接入系統,統一配備具備快速復電功能的綜合配電箱,如圖4所示。采用快速拔插裝置,可快速接入和撤出臨時電源,為維修和應急接電提供快速安全的臨時配電網搭建解決方案。

圖4具備快速復電功能的綜合配電箱示意圖

(5)如圖5所示,本工程臺架的進出線穿管采用一體化彎頭,它采用環保塑料一次成型,產品質量輕、強度高,具有良好的性能。而且一體化彎頭接入配電箱時,采用絕緣板封堵,比傳統的防火泥封堵更加美觀、嚴密,耐久性更長。

(6)如圖6所示,應用sMC玻璃鋼高分子復合材料街碼,街碼一體成型,又有良好的電氣性能,既整齊美觀,又達到了易于安裝、使用壽命長的目的。

(7)如圖7所示,低壓線路使用一體化導線緊線器,其與傳統鋁線人手綁扎比較有以下優點:統一絕緣配置,杜絕了觸電隱患:安裝穩固不走位、不松脫:采用專業配套工具,可降低施工人員勞動強度,提高施工效率:根據電線顏色標配產品顏色,工藝美觀。

圖5臺架一體化彎頭示意圖

圖6SMC玻璃鋼高分子復合材料街碼示意圖

圖7低壓線路一體化導線緊線器示意圖

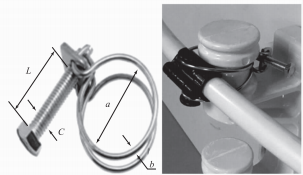

(8)推廣使用江門oC成果一快拆裝導線緊固器[獲2017年度電力建設優秀質量管理oC成果獎(中國電力建設企業協會、國家級一等獎)],彌補了傳統鋁線人手綁扎,安裝質量參差不齊:緊固力不足,容易破壞導線絕緣層:易氧化,抗拉能力差等不足。如圖8所示,快拆裝導線緊固器是一種經濟效益好、拆裝快捷、結構簡單可靠的導線緊固裝置。

(9)如圖9所示,電纜進出線、配電箱進出線孔洞封堵采用新型線管封堵器,細致嚴密,防水密封性強,拆裝方便,能夠重復使用,耐久實用。

圖8快拆裝導線緊固器示意圖

圖9電纜進出線、配電箱進出線孔洞封堵示意圖

4結語

沖簍所110kV紅嶺站10kV合安線南洲公變臺區增容業擴配套工程獲得廣東電網2018年度"安全、優質、文明"樣板工程榮譽。通過強化工程質量創優、標準建設、"零缺陷"移交等多項舉措,提升了整體工程質量,努力打造了精品工程。
