引言

隨著工業4.0技術的發展,工業機器人控制系統對工業物聯網、工業大數據和人工智能等重負載的新技術開始有了應用需求,傳統的工業機器人控制系統是基于實時操作系統(RTos)而設計的高度安全可靠的均衡型硬實時系統,同時伴隨著系統復雜度的提高,出現了經過內核改造的實時Linux系統方案。但隨著系統負載的逐漸加重,其實時性亦逐漸下降。若將通用Linux和RTos兩者有機地結合起來,既能滿足系統任務復雜性要求,又能兼顧系統實時性。

1Jai1house原理概述

與實時Linux系統單內核(LinuxwithPreemptRT)改造方案不同的是,Hypervisor方案本身并不改造Linux內核,而是利用Linux系統的開放性,增加一個或多個實時操作系統,實現多系統在一個多核處理器上運行。

Jailhouse是一個基于Hypervisor虛擬化技術的Linux靜態分區管理程序,其可以運行裸機應用程序或RTos應用程序。為此,Jailhouse使用Cell單元節點來配置CPU和設備硬件平臺的虛擬化功能,且各個節點分配的資源互不干擾。

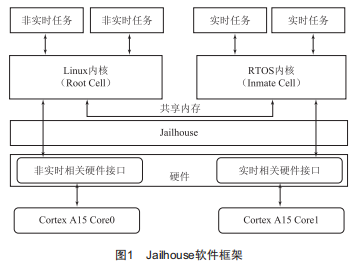

一旦Jailhouse被啟動,在Inmate空間就會運行裸機應用程序或RTos,也就是說在Linux端分配了相關的硬件資源給Inmate時,它完全可以獨立控制硬件且不再需要外部系統的支持。在TIAM5728硬件平臺上,CPU只有兩個單元節點Cell:RootCell和InmateCell。Jailhouse軟件框架如圖1所示。

與基于Linux的全功能虛擬機管理程序(如KVM或xen)不同,Jailhouse不支持硬件的多單元節點復用,其希望用戶僅分配需要安全隔離控制的外設硬件資源,這樣能保證裸機應用程序或RTos最大限度減少因為應用虛擬化技術所造成的實時性損失。所有靜態分配給RootCell操作系統端(Linux)的硬件資源(例如內存、CPU和外圍設備),Jailhouse不執行任何調度。

2Jai1house工作過程

Jailhouse由三部分組成:內核模塊、程序管理固件和相關工具,主要用來啟用管理程序、創建節點Cell和加載InmateCell的二進制應用程序。在AM5728CPU中有兩個ARMCortex二A15核,Linux使用sMP模式啟動兩個核,然后Jailhouse管理程序?qū)⒂蒐inux端移至RootCell單元節點,此時Linux端依然使用兩個ARM內核。

在創建新的InmateCell單元節點時,Jailhouse管理程序會調用cpu一own()來隔離兩個CPU核心,這會使得Linux僅在核心0上運行,隨后再加載運行在核心1中基于RTos的應用程序。新的InmateCell單元節點將使用核心1和所分配的硬件資源。

3Jai1house硬件資源配置

根據應用程序的使用情況來看,將外圍設備分配給InmateCell單元節點使用的一般原則是保持InmateCell單元節點擁有的外圍設備數量和資源數量盡可能少。通常,InmateCell單元節點會直接控制幾個與實時控制相關的外圍設備(如定時器、工業以太網總線的網口、UART和CAN等硬件接口),其余的外圍設備如UsB或顯示器,將由標準Linux驅動程序來驅動。

所以在Linux設備樹中,為虛擬化管理程序保留16MB的物理內存,為InmateCell單元節點程序保留256MB的物理內存,并將Timer8和Uart9分配給InmateCell單元節點程序。

4測試分析及實驗結果

4.1工業機器人EtherCAT應用程序?qū)嶒灉y試條件

在基于AM5728平臺的工業機器人控制系統中連接清能德創CoolDriveA8單軸伺服驅動,執行1ms總線周期的EtherCAT測試程序。在以下三種系統環境中分別在輕負載和重負載條件下進行系統實時性能測試:

(1)RTos+PRUEtherCAT:

(2)JailhouseLinux+RTos+PRUEtherCAT:

(3)LinuxRT+PRUEtherCAT。

輕負載:運行EtherCAT程序:重負載:運行EtherCAT、網絡和科學計算程序。

4.2輕負載下EtherCAT應用測試結果

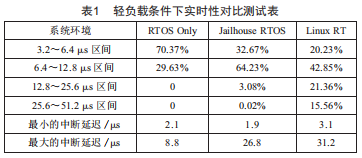

由表1測試數據可知,在CPU只運行RTos時,實時性能最好,抖動數據主要集中在3.2~6.4μs區間。在Jailhouse環境下由于使用了虛擬化技術造成了實時性能損失,但抖動數據仍然集中在3.2~12.8μs的區間呈正態分布。而LinuxRT實時系統由于其是通過改造內核的方式來達到硬實時的效果,受Linux自身調度機制影響,實時性呈現不規則狀況且實時性最差。

4.3重負載下EtherCAT應用測試結果

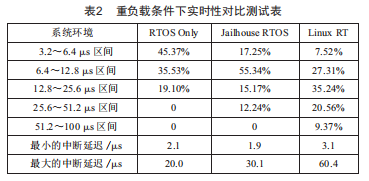

如表2所示,在系統施加了重負載的情況下,三種系統環境實時性均受到了影響,其中RTosonly和LinuxRT受影響更為嚴重,最大延遲分別增加了127%和96.7%。但JailhouseRTos由于為雙系統獨立運行,在虛擬化技術的作用之下,實時性并未受到過大影響。

綜上所述,嵌入式虛擬化實時系統非常適合用于復雜的控制系統中。

5結語

本文通過研究基于Hypervisor虛擬化技術的Jailhouse原理,使用虛擬化技術實現多操作系統同時運行在多核處理器上,并將其應用于工業機器人控制系統。通過測試實驗得到使用虛擬化技術前后系統實時性延遲抖動數據的對比,測試結果說明在系統負載越重的情況下嵌入式虛擬化實時系統性能越優異,證明工業機器人控制器應用該方案具備基礎條件和研究的可行性。
