濾波在幾乎所有通信系統中都扮演著重要的角色，因?yàn)槿コ?a href="/tags/噪聲" target="_blank">噪聲和失真會增加信道容量。設計一個只通過所需頻率的濾波器是相當容易的。然而，在實際的物理濾波器實現中，通過濾波器會損失所需的信號功率。這種信號損失會為模數轉換器(ADC) 噪聲系數貢獻分貝。

更糟糕的是，驅動 ADC 的放大器會在濾波器損耗的倍數處產生失真。例如，如果濾波器有 7dB 的損耗，則放大器需要將信號驅動 7dB。這將導致二階產品的電平高出 7dB;三階產品會差14dB。其中一些失真產物(尤其是互調)無法被濾除，因此將濾波器損耗保持在最低水平對系統性能至關重要。

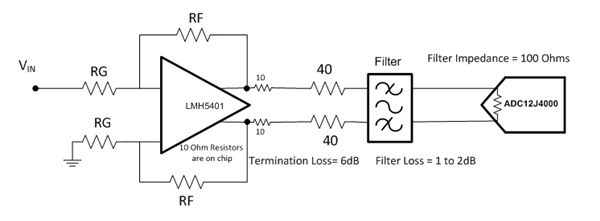

圖 1：典型信號鏈

選擇系統組件也是系統設計的關鍵部分。表 1 顯示了一些 ADC，以及它們的輸入規格以及 ADC 與典型 2Vpp 放大器輸出信號之間可接受的損耗量的估計值。表中顯示的“允許濾波器損耗”是一個任意規格，但它有助于選擇理想的濾波器拓?fù)洹?

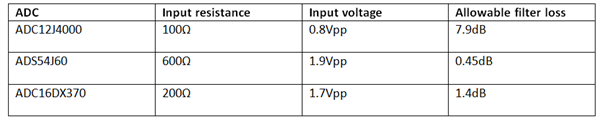

表1 ：ADC 輸入?yún)?shù)

過濾器損失的來源

有兩種類型的濾波器損耗：與濾波器組件直接相關的損耗和與將濾波器集成到系統中相關的損耗。濾波器元件損耗幾乎都是由寄生電阻造成的。為了減少元件損耗，請盡量減少濾波器元件的等效串聯電阻 (ESR)。

雖然濾波器組件在理想情況下沒有損耗，但與將濾波器集成到系統相關的損耗更為復雜。濾波器設計為具有輸入和輸出阻抗，這通常需要電阻器來提供寬帶阻抗匹配，如圖 1 所示。這些匹配電阻器對系統電壓增益造成 6dB 的損耗。

參考測量是另一個關鍵考慮因素。雖然 RF 系統通常圍繞功率水平設計，但幾乎 100% 的可用 ADC 采樣電壓而不是功率。出于這個原因，ADC 驅動放大器和 ADC 之間的損耗通常以分貝伏特而不是分貝功率來指定。這可能會令人困惑，但它很重要——因?yàn)樗?ADC 測量中顯示的電壓損失。請注意，3dB 的功率損失相當于 6dB 的電壓損失。

阻抗變換

由于 ADC 采樣的是電壓而不是功率，因此可以將濾波器用作電壓增益電路。這是可能的，因?yàn)殡妷汉妥杩箤?duì)于給定的功率水平是成比例的。圖 2 所示的原理圖給出了一個示例，該示例使用低阻抗輸入和高阻抗輸出，通過使用濾波器提高電壓來降低整體損耗。圖 3 顯示了結果。電壓損耗下降2.5dB。這種方法在 ADC 輸入阻抗為 200Ω 或更高時效果最佳。查看表 1，該方法適用于我們的 16 位、1-GSPS、雙通道 ADS54J60 和 16 位、370-MSPS、雙通道 ADC16DX370。

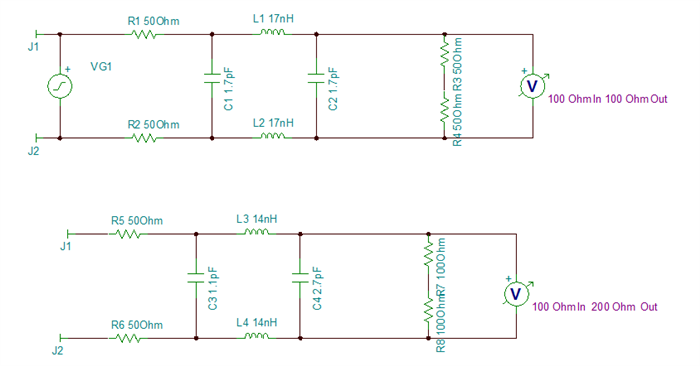

圖 2：具有不同阻抗比的濾波器

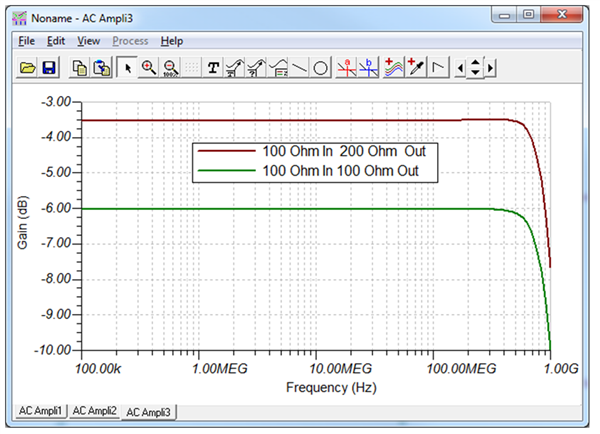

圖 3：不同阻抗比的濾波器響應

降低濾波器的驅動阻抗

如果 ADC 的差分輸入阻抗低于 200Ω，增加濾波器的端接電阻將無法正常工作。相反，請嘗試降低濾波器的驅動阻抗，如圖 4 所示。再次查看表 1，此方法適用于 ADC16DX370 或 ADC12J4000。

在圖 4 所示的第二個電路中，從圖 1 中移除 40Ω 電阻會降低驅動阻抗，從而將放大器的 10Ω 內部電阻作為驅動阻抗。這會降低濾波器損耗，但會影響濾波器頻率響應。圖 5 具有正確終止和不匹配的濾波器響應的頻率響應圖。

使用低通濾波器，我們可以調整濾波器轉角頻率以恢復丟失的帶寬，但使用帶通濾波器則更加困難。通帶平坦度和鄰道抑制都會因驅動阻抗不當而受到影響。

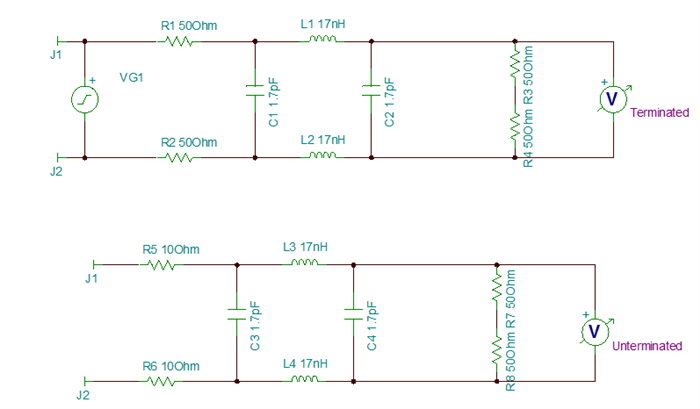

圖 4：具有不同驅動阻抗的濾波器

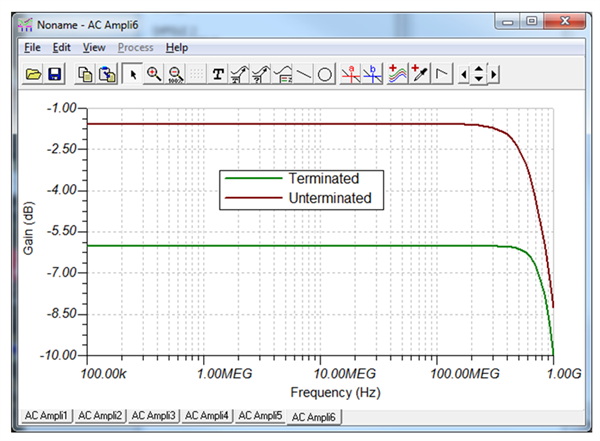

圖 5：不同驅動阻抗的結果

結論

降低濾波器電抗元件的 ESR 損耗并調整其驅動和端接阻抗有助于在驅動 ADC 時管理信號損耗。ADC 的輸入阻抗限制了濾波器的端接阻抗，因此仔細選擇 ADC 至關重要。如果我們需要這方面的指導，請?jiān)诟咚贁?shù)據轉換器論壇或高速放大器論壇中發布我們的需求。我們的專家可以推薦一款非常適合我們的系統設計的 ADC，并在我們開始后回答問題。
