處理器中功耗的表達式為P f*V 2。隨著系統時鐘頻率越來越高，接近被稱為超頻的狀態，效率受到影響，熱量成為設計人員的主要關注點。處理器產生的過多熱量會導致熱關機、系統電源循環和/或永久性損壞，最終會縮短處理器的使用壽命。

微處理器、微控制器、DSP、ASIC、FPGA 和任何其他數字負載變體在 100% 的時間都不需要最大功率。在大多數應用中，這些數字負載或“處理器”大部分時間都處于空閑狀態。即使在空閑時，處理器仍可能在最大電壓下運行并且不必要地產生過多的熱量。對抗空閑時間的負面影響的一種方法是一種通常稱為動態電壓縮放 (DVS) 的技術。

當處于空閑狀態時，可以縮減處理器的頻率以節省能源。核心電壓和頻率直接相關。在空閑狀態期間也可以降低核心電壓。這需要能夠?qū)崟r改變處理器內核電壓。DVS 需要在處理器和設置內核電壓的穩壓器之間建立一個反饋回路。在空閑狀態期間，處理器將向調節器發送一個信號，告訴它降低其輸出電壓，因為處理器內的低頻操作就足夠了。穩壓器輸出相應調整，降低處理器內核電壓并降低其功耗。

那么處理器如何與穩壓器連接以在空閑和超頻狀態下調整輸出電壓呢?有多種實現方法，但其中一種接口協議是 VID，或電壓識別數字。VID 編程器幾乎可以與任何負載點降壓穩壓器或控制器一起使用，以改變提供給支持 VID 的處理器的內核電壓，例如德州儀器 (TI) 的LM10010和LM10011。

其工作原理如下：LM10010通過 4 針 VID 接口從支持 VID 的處理器接收 6 位代碼(參見圖 1)。此代碼具有包括處理器當前狀態所需的核心電壓值的信息。然后， LM10010通過其集成的 DAC 將該代碼轉換為 μA 量級的輸出電流。該輸出電流隨后被饋入穩壓器的反饋節點，其輸出是處理器的核心電壓。現在流入反饋節點的額外正電流(在圖 1 中以紅色突出顯示)導致流過 R FB1的電流量減少。通過 R FB1的電流的這種修改調整穩壓器的輸出電壓以匹配處理器提供的 6 位代碼中的值。

LM10010的6 位允許它將穩壓器輸出電壓編程為 64 種不同電壓中的任何一種，該電壓范圍由穩壓器外部使用的反饋電阻器設置。LM10011增加了實現 4 位或 6 位分辨率的靈活性，與 LM10010 相比，兩者都具有更嚴格的輸出電流精度(1.25 % 對 3%)。LM10011在引腳和封裝上與LM10010兼容。

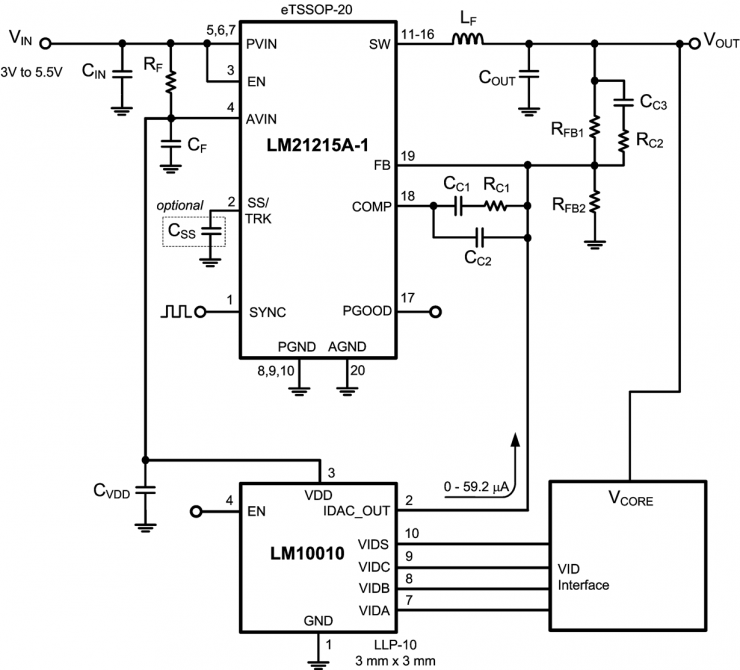

圖 1：采用 LM10010、LM21215A-1 和 TI C6000 DSP 等處理器的 VID 解決方案

LM10010-11 的另一個優勢是其具有成本效益的方法，因為它可以與設計人員自行選擇的低成本控制器或穩壓器一起使用。如果這立即讓您想到您最喜歡的穩壓器或控制器，那是另一個很大的好處 - 它可以與您已經熟悉的穩壓器一起使用，假設穩壓器具有外部劃分的反饋節點(大多數都這樣做)。能夠?qū)?LM10010-11 與幾乎任何穩壓器一起使用的靈活性允許您實現動態電壓縮放，同時還可以優化成本和/或性能。

德州儀器 (Texas Instruments) 的帶有 SmartReflex? 接口的TMS3206000? DSP 是支持 VID 的處理器系列的一個示例，可以使用它來實施 LM10010-11 VID 解決方案。然而，一個具有 LM10010-11 的 VID 解決方案可以與任何具有 4 條 GPIO 備用線路的處理器一起設計。將 LM10010-11 與幾乎任何調節器或處理器一起使用的選項提供了 VID 領域以前未知的靈活性維度?？蛻艨梢员Ａ羝洮F(xiàn)有設計并添加 LM10010-11 以立即簡單地實現動態電壓縮放并獲得與該技術相關的效率優勢。
