電源系統設計工程師經常問我，您如何提供雙極(正負)電壓軌，同時將成本和復雜性降至最低?同時，應該如何應對各種挑戰——從電流隔離和廣泛的輸入電壓到小型解決方案尺寸和電磁兼容性 (EMC)?例如，考慮工業通信應用中的樓宇和工廠自動化、測試和測量設備以及隔離式 RS-485 和 CAN 收發器。

Fly-buck電源轉換器

依靠 Fly-Buck? 拓?fù)鋪?lái)實現低電流輔助和偏置軌，尤其是在需要隔離和非隔離輸出的情況下。圖1和圖 2 所示為基于 100V LM5017穩壓器的 Fly-Buck 轉換器原理圖。

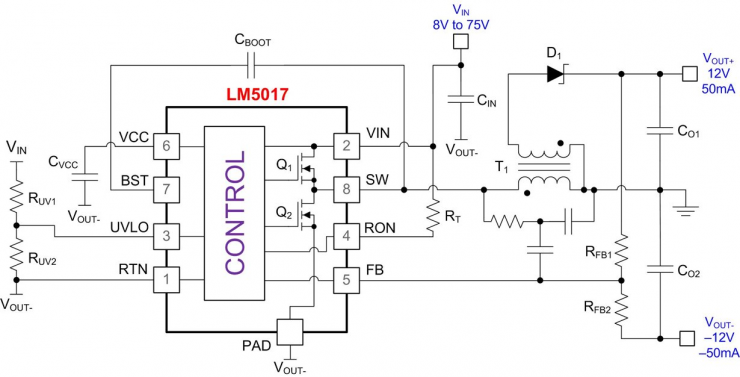

圖 1：提供非隔離±12V 電源軌的 Fly-Buck 轉換器

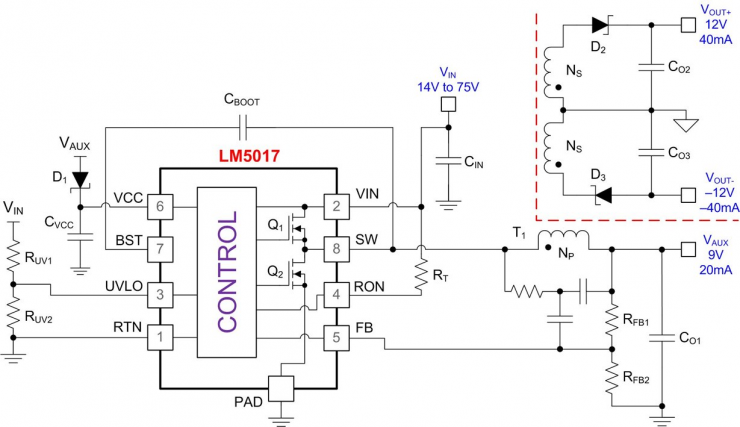

圖 2：提供隔離±12V 電源軌的 Fly-Buck 轉換器

圖 1 中的電路基于降壓-升壓拓?fù)浜蛦挝辉褦?shù)比耦合電感器提供非隔離式 ±12V 電壓軌。反饋回路調節 V OUT+和 V OUT–的網絡以實現對稱啟動行為。相反，圖 2 中的電路提供隔離的 ±12V 電壓軌，滿足降低噪聲、斷開接地回路或提供用戶安全的需求。初級側輔助軌向 LM5017 VCC 輸入發送偏置電源，以最大限度地減少高 V IN下的靜態損耗。分軌次級的雙線繞組平衡繞組參數(例如直流電阻和漏感)，以實現更好的負載調節。

為精密模擬應用供電

非常適合為低噪聲和信號完整性為關鍵的高性能模擬應用供電(例如，PLL、VCO、雙極運算放大器、A/D 轉換器)，圖 3詳細介紹了具有后穩壓 ±12V 電壓軌的 Fly-buck 轉換器。這里，次級側從輸出來自正輸出和負輸出 LDO 后置穩壓器。兩種 LDO 都提供高電壓和負載的直流精度，以及在 PSRR 和頻譜噪聲密度方面的出色交流性能。本例中的 Fly-Buck 轉換器以 300kHz 運行，LDO 的寬帶寬 PSRR 可衰減輸出的開關模式紋波和噪聲。

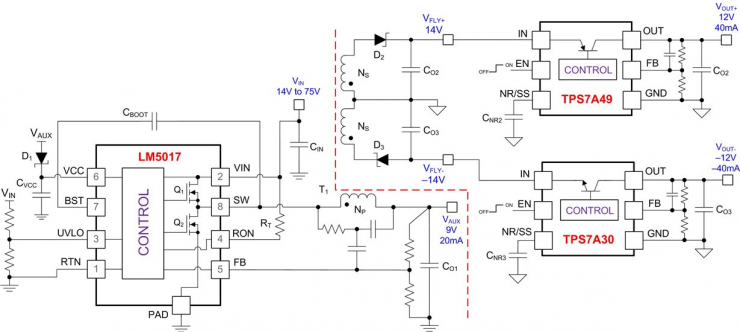

圖 3：為精密模擬應用提供后調節 ±12V 電壓軌的Fly-Buck 轉換器

事實上，許多 LDO 控制和保護功能補充了 Fly-Buck 的系統級性能。這方面的示例包括次級參考開/關、可編程軟啟動以及電流限制和熱關斷保護功能。此外，由于 Fly-Buck 的隔離輸出電壓取決于選定的變壓器匝數比，因此后調節提供了一種將輸出微調到目標電壓設定點的簡單方法。

LM5017 是一款 100V、600mA 同步降壓穩壓器，集成了高側和低側 MOSFET。LM5017 所采用的恒定導通時間 (COT) 控制方案無需環路補償，可提供出色的瞬態響應，并且可實現超高降壓比。導通時間與輸入電壓成反比，因此在整個輸入電壓范圍內，頻率幾乎保持恒定。高壓?jiǎn)?dòng)穩壓器為 IC 的內部運行以及集成柵極驅動器提供了偏置電源。

峰值電流限制電路可防止出現過載情況。欠壓鎖定 (UVLO) 電路支持對輸入欠壓閾值和遲滯進行單獨編程。其他的保護特性包括：熱關斷和偏置電源欠壓鎖定 (VCC UVLO)。

LM5017 器件采用 WSON-8 和 HSOP PowerPAD-8 塑料封裝。

Fly-Buck 解決方案的多功能性

所有電源工程師都應該對 Fly-Buck 電路有很好的了解?？紤]到這一點，我最近在Power Electronics Technology中撰寫了一篇文章“后穩壓 Fly-Buck 為噪聲敏感負載供電”，該文章深入探討了為高精度運算放大器和數據轉換器供電的低噪聲解決方案?？傊?，F(xiàn)ly-Buck 拓?fù)涮峁┝艘粋€(gè)內聚的特性集來滿足各種電源解決方案的需求：

· 基于可靠同步降壓或降壓-升壓轉換器的設計

· 取決于輸入電壓和輸出電流規格的多個基于穩壓器或控制器的 IC 解決方案

· 久經考驗的恒定導通時間控制技術，具有出色的瞬態動態特性

· 簡單的 BOM，無環路補償或反饋光耦合器組件

· 適合空間受限設計的小尺寸磁性元件

· 變壓器漏感沒有初級側電壓尖峰。
