引言

我國約一半的石油資源消耗在運輸領域,同時產生了大量的溫室氣體,為此,世界各國都在致力于電動汽車的研究開發與推廣應用。電動汽車充電具有時間和空間不確定性,隨機性強,負荷量大等特點,電動汽車大范圍使用可能對電網造成沖擊,對用戶用電情況產生影響。對于汽車消費潛力巨大的國內市場來說,新能源電動汽車的使用,可減輕能源耗費以及環境污染。電動汽車的發展離不開電力系統的能源支持,作為一種移動式儲能裝置,其在為電力系統提供輔助功能、削峰填谷以及開發新能源等方面具有廣闊的前景。本文通過建立關于電動汽車充電行為的數學模型,使得電動汽車與電網的相互作用更加合理。

1電動汽車充電行為統計分析

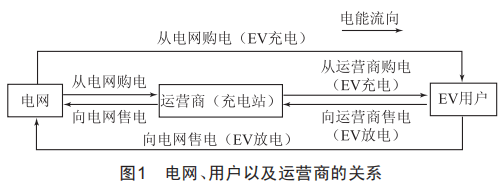

為了對電動汽車負荷進行描述,有必要分析電動汽車充電行為特性(充電開始時刻、連接時長和充電電量)的分布規律。此外,電動汽車的使用必然要與電網產生互動,在此過程中就會涉及電網、用戶以及運營商的利益關系,用戶可以直接從電網交換電能,或者選擇運營商進行充電服務,三者的關系如圖1所示。

下面分析某城市100輛電動汽車一周的充電規律,選取數據并對數據進行擬合與定性分析。

1.1充電開始時刻的分布規律

分析一周內100輛電動汽車的充電數據,按照每15min的時間間隔,則24h可分為96個時段,作出充電開始時刻的柱形圖,如圖2所示。

由圖2可見,08:00—23:00是充電高峰期,大多數電動汽車充電集中在下午時段,極少數的車輛會在深夜時段充電。1.2連接時長的分布規律

通過對這100輛充電汽車的數據分析,得出充電最大時長為40.08h,充電最小時長為0.43h,作出其分布規律柱形圖,如圖3所示。

由圖3可以看出,充電時長在0~10h左右的用戶占絕大多數,對電網的影響較為巨大,而充電時長超過30h的用戶占極小部分,對電網的影響較小,這也符合日?；疽?guī)律。

1.3充電電量的分布規律

對充電汽車與電網而言,充電電量是極為重要的影響因素,需根據數據進行區間的合理劃分,以每2kw·h為增量模擬其分布規律,如圖4所示。

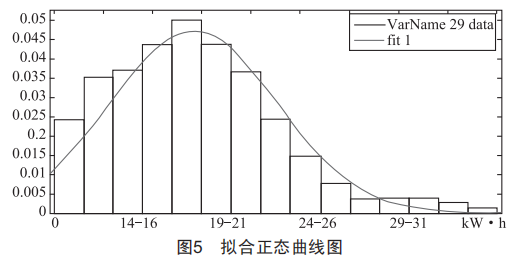

為證明滿足其使用條件,將數據導入程序中,用test函數檢驗曲線是否服從正態分布規律,當H為l的情況下不是正態分布,當H為0的情況下是正態分布,充電電量對應H=0,因此擬合出充電電量的正態分布圖(圖5),并計算得充電電量服從u=14.2263、6=8.4458的正態分布。

2基于蒙特卡洛算法的電動汽車充電模型求解

假設電動汽車充電功率主要分為交流一級、交流二級,直流充電的充電汽車數量的比例為l:4:5,考慮到電動汽車無序充電的影響,需給出充電樁合理配置的比例,使得設備投資最小,選取l00輛車作為樣品,優化一周的行為記錄,建立優化模型,分析每輛電動車充電量和充電方式。

首先,將24h按照每15min為間隔劃分區間,每輛電動汽車充電電量為w,充電連接時長為h,100輛電動汽車采用交流一級、交流二級,直流充電的數量為a、b、c,其值為:

電動汽車采用交流一級、交流二級,直流充電功率為x、y、:,其滿足的條件為:

考慮到能滿足用戶的需求(即在充電連接時長內獲得實際電量為wi),其滿足的條件為:

式中,mn,i為使用的某種功率等級:hi為充電連接時長:wi為實際充電電量:l2,i為充滿電的時刻:l1,i為充電開始時刻。

為減少設備投資,其目標函數為:

式中,counl函數為使用某種充電功率等級車的數量:ax,ay,a:為使用三種充電功率等級設備的成本。

根據前部分已得出的正態分布規律,利用蒙特卡洛算法對充電負荷曲線進行模擬。

蒙特卡洛算法流程圖如圖6所示。

利用Lingo進行最優解的求解,可求得一天中每個等級充電樁的利用率為36%、41%、62%。充電功率等級的比例如表1所示。

通過Matlab擬合數據得到充電量分布規律,如圖7所示。

由表1可知,直流充電所占比例最小,其次是交流一級,占比最高的是交流二級,這是因為交流二級充電具有快速性,且投資成本較少,利用Mat1ab進行仿真,模擬出規?；妱悠嚨某潆婋娏壳€,得出其變化曲線與實際基本相符,按照此比例劃分,可有效減少電動汽車充電設備的投資以及峰谷差。結合實際分析,充電樁充電功率相對越小,電網系統越穩定,充電負荷峰谷差越小。

3電動汽車與電網的互動

大力發展電動汽車產業,有效改善運輸燃料引起的能源消耗與環境問題,電動汽車充電站一方面從電網購電,另一方面利用光伏發電,將這些電量再售發給客戶,當光伏發電過多時,會將過剩的電量出售給電網,為提高充電站的利潤,應提高光伏發電的利用率。考慮到用電高峰時電網負荷較大,充電站可在用電高峰期向電網放電,并在低谷期充電,縮短電力峰谷差,使電網負荷趨于平衡,保證電網的安全穩定運行,提高電網利用率,減少發電、輸電、配電建設投資。

4結語

本文主要分析了充電車輛的充電行為,考慮到充電時長不等于連接時長,用3個功率等級估算出了充電時長,利用蒙特卡洛算法模擬出電動汽車充電負荷曲線,并用Mat1ab進行擬合驗證其正確性,使電動汽車與電網的相互作用更加合理,有效降低充電負荷的峰谷差,減少設備的投資,為解決電動汽車充放電優化問題提供了借鑒,具有現實的意義。

本文主要的不足為計算量較大,考驗對大量數據的處理能力,容易出現錯誤。
