引言

電壓是衡量電能質量的主要指標之一,電壓的穩定是保證電力用戶安全生產、產品質量以及用電設備安全的基礎,而無功功率的平衡則是保證電壓質量的基本條件。并網運行的發電機是系統重要的無功電源,其無功調節速率快、調節范圍廣,無功調節品質好,維持發電機組無功功率的穩定對于電力系統和廠內用電負荷的安全有重要的意義。

發電機的運行過程中,可能會出現發電機無功功率異常波動的情況,發電廠的技術人員應熟悉引起發電機無功功率波動的原因,迅速對異常原因進行排查并及時處理,以保證發電機和系統的安全穩定運行。本文對某電廠發生的一起發電機無功功率波動異常事件進行了分析,介紹其處理的過程,并總結了無功功率波動時的處理步驟。

1系統基本情況及事件現象

某火力發電廠裝機容量為2×600Mw,升壓站等級為500kV,主接線采用3/2接線。勵磁系統為ABB的UNITRoL5000系統,該系統有兩套相互獨立的勵磁調節器,每套勵磁調節器有獨立的采樣處理單元和控制單元,其中一套調節器故障時可以自動切換到另一套調節器運行。自動電壓控制系統(AVC)采用上?；莅补镜倪h(yuǎn)動裝置與AVC軟件一體化的方案,AVC軟件的版本為UC365。

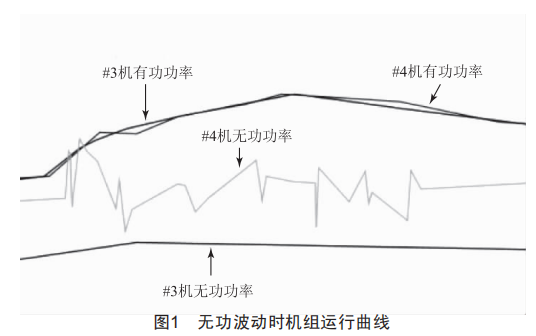

某日兩臺機組同時運行時,#3機組有功功率329Mw,無功功率-28MVar,#4機組有功功率328Mw,無功功率-2MVar。05:34左右,#4機組無功功率發生較大波動,無功功率在一兩分鐘之內在25~-18MVar之間來回波動,而同時期#3機組無功運行平穩,發生異常時的功率運行曲線如圖1所示。

2可能導致無功功率波動的因素

2.1電力系統穩定器反調

電力系統穩定器(powersystemstablilizer,Pss)是勵磁調節器中的一個附加模塊,其作用是提供一個正的阻尼力矩分量,用于抑制系統的低頻功率振蕩。國內應用最多的Pss模型為Pss2B模型,它是以加速功率偏差作為輸入量,其表達式如下:

式中,M為機組轉子的轉動慣量:o0為系統基準角速度,314rad/s:w為發電機的軸角速度:Pe為發電機的電功率。

由于轉速和加速功率測量困難,國內一般采用有功功率通過計算變換得出轉速信號。在機組正常增、減負荷時,由于加速功率等于零,Pss不會出現無功反調的現象。但是當原動機出力變化較大,APm≥APa,APe≥APa,有功Pss得到的信號遠大于需要的信號APa,這時是有可能引起勵磁電壓和無功功率大幅變化的反調現象。

2.2AVC調節異常

勵磁系統正常是恒機端電壓控制的,它是以設定的機端電壓為目標,自動調節勵磁電流維持機端電壓的穩定。AVC則是以升壓站母線電壓為控制目標,電廠側AVC子站接收AVC主站系統下發的母線電壓目標指令,AVC子站系統根據目標指令,計算出全廠需要發出的無功功率,在充分考慮各種約束條件后,將無功功率目標值合理分配給每臺機組。AVC子站系統向勵磁系統發出增、減磁信號,改變勵磁系統的電壓設定值,調節勵磁電流,以實現母線電壓的控制。

AVC投入時,AVC電壓指令異常、電壓采樣回路異常、AVC程序異常等均有可能導致AVC下發增、減磁指令異常,

從而導致發電機電壓發生波動 。AVC投入時出現無功功率的波動 ,應檢查無功波動時AVC的無功調節目標是否有波動以及AVC是否有下發增 、減磁指令 , 從而判斷無功波動是否由 AVC調節引起的 。對于AVC調節異常引起的無功功率波動 ,應將AVC退出運行 , 然后排查造成異常的原因 。應重點檢查與無功調節相關的電壓測點顯示值是否正常 ,并實際測量采樣點的二次回路電壓是否有波動 。經排查與無功調節相關的二次回路無異常時 ,再檢查AVC軟件參數配置是否正確 ,程序運行是否正常 ,對于AVC軟件本身的問題可以聯系廠家人員進行分析處理。

2.3 勵磁系統誤調節導致的波動

勵磁系統正常是閉環的恒基端電壓控制 , 并網發電機組的機端電壓受系統無功的影響 ,為了維持設定的機端電壓 ,勵磁系統會自動調節發電機組的無功功率 。勵磁系統正常調節時 ,無功功率變化一般比較平穩 ,不會出現反復波動。造成勵磁系統調節異常的原因一般是電壓采樣回路出現故障導致的[4] ,容易出現問題的地方主要有以下幾個方面:

(1)發電機機端PT一次 、二次熔斷器發生慢熔或與壓指接觸不良。

(2)發電機機端PT電壓二次電纜接線端子松動。

(3)發電機轉子勵磁碳刷接觸不良或接觸電阻變大。

(4)勵磁調節器MUB采樣板等故障造成采樣值發生異常。

3 無功波動分析處理過程

檢查歷史運行曲線可知 ,發生無功波動時 ,#4機組的有功功率運行平穩 ,無明顯的波動現象 ,可以排除Pss反調的可能。檢查AVC的運行歷史記錄 ,在發生無功波動期間 ,#4機組的無功目標平穩 ,沒有反復上下變動的情況 ,AVC也沒有反復下發增、減磁指令的記錄 ,可以排除是AVC調節引起的無功波動。

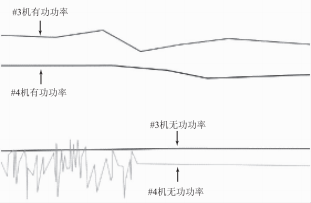

經過分析 ,可以基本上確定是由于勵磁系統自身調節引起的無功波動 。將#4機勵磁調節器由通道1手動切換到通道2運行 ,切換通道后的運行曲線如圖2所示 ,可見#4機的無功功率恢復平穩 ,波動現象消失 。對#4機勵磁系統通道1的電壓采樣回路進行檢查 ,勵磁調節器使用萬用表測量通道1的PT接線端子上的電壓 , 發現A相電壓為56 . 65 V , 而其他兩相為57.79 V左右 ,A相比其他兩相電壓低1 V多 。通道1 A相PT接線端子進出線側用螺絲刀擰緊 ,未發現有松動的現象。進而對#4發電機出口PT端子箱進行檢查 ,萬用表測量接線端子左右兩側三相均為57.83 V左右。但是檢查發現#4發電機出口PT端子箱的出線側 (至勵磁調節柜)A相電壓接線端子有松動現象,用螺絲刀擰緊后 ,在勵磁調節柜重新測量通道1的發電機 A相電壓為57.76 V , 電壓恢復正常。將#4機勵磁調節器由通道2切換回通道1運行 ,沒有出現無功來回波動的現象 ,勵磁系統調節恢復正常。

圖2 切換通道后機組運行曲線

4 結語

經過對此次無功波動故障的分析處理 ,對無功波動故障的處理步驟進行了總結 ,可以在此后遇到同樣的問題時進行快速的判斷處理 。對于AVC系統投入的情況下 ,主要處理步驟如下: (1)檢查當時的有功功率是否有波動現象 ,有則分析有功功率波動的原因 , 沒有則檢查AVC運行情況 。 (2)檢查AVC運行記錄 ,檢查無功目標是否正常 ,是否有頻繁下發增、減磁指令現象 ,有則進一步檢查AVC系統 ,沒有則檢查勵磁系統 。 (3)對于雙通道勵磁系統 ,首先將勵磁調節器切換到備用通道運行 ,觀察無功調節是否恢復正常 ,恢復正常則檢查原通道的測量回路 ,按照先檢查外部二次回路 ,再檢查勵磁系統內部回路的原則進行檢查。
