引言

隨著社會發展及交通情況的變化 , 以封閉式結構為規劃小區的不足之處逐漸顯露出來 。20l6年2月2l日 , 中央公布文件 ,要求不再建設封閉式住宅區 , 實現中心城區公交站500 m 內覆蓋。處于焦點話題之一 的是:實行開放小區后能否達到國家期望中的優化路網 ,提高道路的容納量以及通行能力的 目的。復雜網絡理論為交通運輸網絡的研究提供了新思路 ,有大量專家學者進行了相關研究 。Gao和Shen提出基于交通流演化的網絡模型 ,在交通流狀態和網絡拓?fù)浣Y(jié)構之間建立橋梁 。趙暉針對一般輸運網絡動力學特性 ,建立了動力學模型 ,該模型很好地反映了復雜網絡的演化機制過程 。馬丹利用元胞傳輸模型和K短路算法研究了網絡拓?fù)浣Y(jié)構與城市交通流運行兩者之間的關系。

本文結合復雜網絡理論和動態交通流分配方法 ,對阻抗計算進行了重點研究 , 建立GS (Greenshields) -CTM (Cell Transmissionmodel)動態交通流仿真模型。首先用此模型對小區開放前后 ,小區周邊道路網絡的交通流特性進行仿真 ,得到網絡平均車流密度、網絡總延誤、網絡平均旅行速度。因這3個指標可以較直觀地反映小區周邊道路容納量以及道路通行能力 ,所以將小區開放前后的這3個指標(6個數據)帶入層次分析法和嫡權法的組合賦權評價模型 ,從而計算出小區開放對周邊道路通行能力的影響。引入介數的定義 ,建立了網絡拓?fù)涔?jié)點介數模型 ,計算小區內部道路和交叉口在整個小區周邊網絡的重要程度 ,并用此篩選出該小區對外開放的道路和交叉口 。 由此得到了一個綜合計算小區開放對周邊道路通行能力的影響及制定該小區開放策略的系統 。為封閉式小區是否應該開放 ,開放后的開放規劃提供參考意見。本文最后以已開放的上海梧桐小區為例 ,進行實例驗證。

1GS-CTM動態交通流仿真模型的建立與求解

1. 1 模型構建

CTM模型能夠根據仔細選擇的中間點預測交通流行為 ,可以較精確地估計實際路段阻抗 ,但所需計算量巨大 。GS模型使用簡單的速密關系 ,所需計算量小 ,但并不能準確描述路段上間斷的交通流 。因此 ,本文結合兩個模型的優點 ,將GS速密關系引入到CTM模型中 ,在保證仿真精度的條件下 , 降低計算的復雜程度 ,建立GS-CTM動態交通流分配仿真模型:

目標函數

約束條件

式中 ,za(1)表示時刻1進入路段a的實際阻抗::a(1)表示時刻1路段a的交通量::EQ \* jc3 \* hps10 \o\al(\s\up 3((1+l)表示時刻(1+l)進入路段a將到終點b的交通量:sEQ \* jc3 \* hps10 \o\al(\s\up 3((1)表示時刻1進入路段a將到終點b的駛?cè)肓?uEQ \* jc3 \* hps10 \o\al(\s\up 3((1)表示時刻1路段ab的駛出量。

1.2 路段阻抗計算

將路段劃分為多個等距的元胞 , 并將時間離散化成多個時間間隔 ,其中細胞的長度等于自由流在一個時間間隔內行走的距離 , 因此車輛在每個時間間隔內都不會離駛當前所在細胞 。利用路段起點的車輛流入量和路段終點的車輛流出量計算出路段的各個元胞內的車輛平均速度 , 從而計算出路段元胞的阻抗。

式中 ,ca(1)表示時刻1路段a的瞬時阻抗:pa(1)表示時刻1路段a 的車流密度:pa,j表示路段a的阻塞密度。

2 層次分析法和嫡值法的組合賦權評價模型

設小區開放前后對道路通行能力影響指數分別為d0和dl?；趯哟畏治龇軐?quán)重進行優化分配 ,嫡值法能反映信息嫡的有效價值 , 因此采用組合賦權進行求解 ,增加了可信度 。建立如下影響評價模型:

式中 ,cl和cEQ \* jc3 \* hps10 \o\al(\s\up 3(為小區開放后和開放前的網絡平均車流密度:c2和 cEQ \* jc3 \* hps10 \o\al(\s\up 3(為網絡總延誤:c3和cEQ \* jc3 \* hps10 \o\al(\s\up 3(為平均旅行速度。

式中 ,x表示采用層次分析法得到的權重 ,y表示采用嫡值法得到的權重。

3 網絡撲拓節點介數模型

為對小區內部所有道路和交叉口進行篩選 ,考慮將小區內部道路和交叉口對周邊整個道路網絡的重要程度作為篩選依據 , 由此引入了介數的定義。

介數的定義:介數為點或邊對應的最短路徑經過該點或該邊的數量比例 ,反映點或邊在整個網絡中的重要程度。城市道路網絡是由許多交叉口和路段所組成 ,將所研究小區的內部和其周邊所在網絡抽象成一個由點集V和邊集E構成的網絡G=(V ,E) 。

網絡拓?fù)涔?jié)點介數模型建立為:

式中, θ(億)表示點億或邊億的介數:Dij(億)表示億為點或邊時 ,(Vi,Vj)之間的最短途徑中經過億的數量。

4 以上海梧桐小區為例進行驗證

4. 1 仿真參數確定及仿真步驟

考慮到本文重點研究小區開放前后的不同道路網絡對交通流運行的影響 , 因此可將其他參數設置成相同。

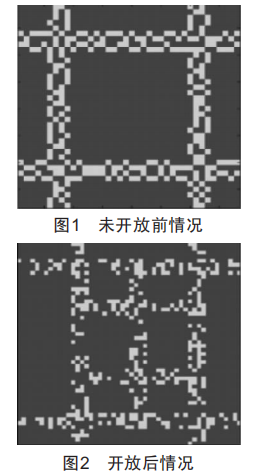

參數確定如下:每個仿真小時段芒 為 10 s : 阻塞密度pj為0 . 143 veh/m: 自由流速度⑦f 為0.9 km/min:每個路段的長度為 600 m:每個路段包含的元胞個數為4個 。仿真結果如圖1、圖2所示。

再將仿真得到的網絡平均車流密度 、網絡總延誤以及網絡平均旅行速度帶入綜合評價模型:

4.2 結果分析

由仿真模型得到開放前后道路擁堵情況 , 由仿真結果明顯看出 ,開放后道路擁堵情況明顯好轉 ,并且計算出網絡平均車流密度各為0.062 veh/m、0.043 veh/m:網絡總延誤各為157 h、125 h:網絡平均旅行速度各為12.2 km/h、16.4 km/h 。模擬結果表明 ,上海梧桐小區開放后 ,周邊道路網絡平均車流密度和網絡總延誤有所下降 , 網絡平均旅行速度有所提高 , 即小區開放提高了道路的容納量以及通行能力 ,且效果較明顯。根據高德地圖官網報告數據 ,該小區開放后 ,小區周邊道路擁堵情況確實有所緩解 , 由此證實了模型的可靠性。

同時因計算得到的小區開放對周邊道路通行能力的影響指數結果為正 ,且為0.288 ,可知該小區適合開放 ,且開放價值較大。

5 結語

本文首先將Gs模型里的速密關系引入到CTM模型中 ,對路段阻抗問題進行了研究 ,并對小區開放前后 ,周邊道路網絡交通流運行特性進行了仿真 。接著建立了組合賦權評價模型量化小區開放對周邊道路通行能力的影響 。然后運用節點介數模型篩選出該小區對外開放的道路和交叉口 。最后以上海梧桐城邦小區為例進行實例驗證 ,得到如下結果:開放前后網絡平均車流密度各為0.062 veh/m、0.043 veh/m:網絡總延誤各 為157 h、125 h:網絡平均旅行速度各為12.2 km/h、16.4 km/h。小區開放對周邊道路通行能力的影響為正(0.288),說明適合開放。
