引言

在人流量較大的公共場所內,因停車位有限而需求量較大引發的自行車亂停亂放現象已嚴重損害了城市形象,影響人們的正常出行。為緩解自行車停車難問題,本研究小組自主設計了一種操作簡便、維護容易、占地面積小的自行車立體停放裝置,裝置結構如圖1所示。停放時推動自行車進入裝置,前輪置于支撐架上,支撐架上的車輪夾緊件張開夾緊車輪,依靠滑塊在線性導軌上的垂直運動帶動自行車上升或下降。

該裝置結構簡單,操作省力,具有普遍性,可適用于目前大多數的私人自行車和共享單車。前輪夾緊件是停車裝置的關鍵零件,其可靠性將直接影響裝置能否正常工作。固定于支撐架上的夾緊件的工作原理類似于普通夾子,當車輪推入夾緊件后迫使其張開發生彈性變形而夾緊車輪。這種設計方案與采用控制系統的夾緊件[1]及機械裝置的夾緊件相比,未涉及電動控制,因而大大降低了生產成本,避免了使用過程中的調試及維護工作。夾緊件在張開后應能夠依靠夾緊力夾緊車輪,避免由于自行車重力作用產生車輪打滑現象:夾緊件也不能剛性太大,造成前車輪推入困難,以致停車裝置不能正常工作。

本文采用ABAQUS軟件對車輪夾緊件進行有限元分析,校核其強度?；谧孕熊囃７胚^程的運動仿真結果,計算并校核夾緊力大小,以保證關鍵零件滿足使用性能要求,為夾緊件的可行性設計提供理論依據。

1自行車動力學受力分析

參考常規車型查取自行車的數據資料:整車質量考慮取15kg,單個車輪質量為1kg,車輪直徑為630mm,兩輪間的中心距為800mm。采用UG軟件對自行車的存放和取用過程進行運動仿真,獲得取用時自行車起始下降時刻(此為夾緊件的危險狀態)整車架的質心加速度為189mm/s2,前輪加速度為60.5mm/s2。忽略后輪與地面的滾動摩擦,自行車受力如圖2所示,其中f為夾緊件夾緊時對前輪的向上靜摩擦力。由質心運動定理和動量矩定理得出動力學方程以求解靜摩擦力,代入自行車的尺寸和質量數據后得到f=51.43N。

2有限元分析

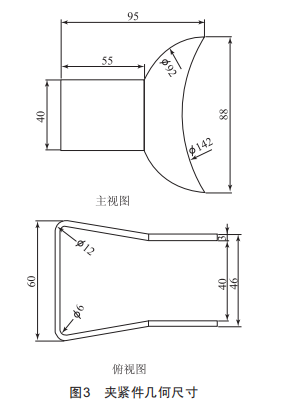

自行車車輪夾緊件由U形體、夾頭和剎車片組成?？紤]到剎車片僅起到增大與自行車車輪表面摩擦力的作用,其本身對夾緊件的剛度影響不大,在有限元分析時忽略剎車片,夾緊件的幾何構型如圖3所示。

夾緊件材料選擇聚氯乙烯PVC,因其具有高強度、耐腐蝕、質量輕、加工方便等優點。材料彈性模量為3.0GPa,屈服強度為40MPa,泊松比取為0.33。計算中考慮了構件變形的幾何非線性效應,對夾頭的兩個夾緊面定義耦合約束參考節點,根據車輪寬度考慮在參考節點上分別施加張開位移載荷5mm,并在夾緊件的底面施加固定約束。采用C3D20R(20節點二次六面體)實體單元對夾緊件進行網格離散。

3結果分析

3.1夾緊件Mises應力云圖分析

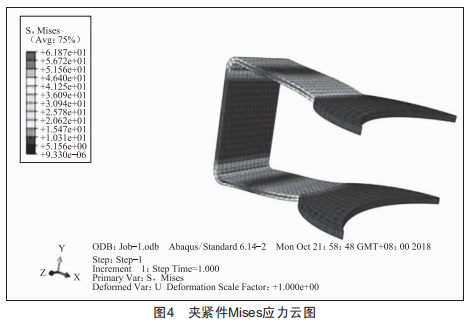

當車輪進入夾緊件迫使夾頭張開時,模擬結果顯示U形體拐角處出現應力集中現象。U形體與夾頭連接處和U形體拐角處應力較大,整體應力小于材料的屈服強度,如圖4所示。

結合以上結果,筆者分析認為,夾緊件在工作過程中始終處于彈性變形狀態,強度滿足使用要求。

3.2校核夾緊力大小

通過ABAQUS計算結果文件獲取參考節點所受到的反作用力,此力即為夾緊件對車輪的夾緊力,其值為234N。設車輪與夾緊面之間的摩擦系數為0.4,根據庫侖摩擦定律,夾緊件工作時兩個夾緊面所能提供的最大靜摩擦力為187.2N。此值大于前述自行車動力學受力分析時計算得到的靜摩擦力,可以認為夾緊件工作時能夠提供足夠的夾緊力,滿足使用要求。

4結論

綜上所述,可得出如下結論:

(1)夾緊件張開工作時發生的變形為彈性變形,強度符合使用要求。

(2)夾緊件張開時能夠夾緊車輪,使車輪在豎直停放狀態下不會出現車輪打滑的危險情況,符合使用要求。
