引言

根據南方電網的要求,新建廠站不再使用常規遠動機,而是直接采用智能遠動機:對于已運行的廠站,將常規遠動機逐步改造成智能遠動機。

對于采用IEC61850通信規約的廠站,測控可以直接接入智能遠動機,不需要通過規約轉換器。對于采用IEC103通信規約的廠站,雖然IEC103規約有很多子類,包括南瑞科技103、繼保103、四方103、南自103、許繼103和其他103等,但是正常情況下同一個廠站的測控與遠動采用同一個公司的產品,使用其中一種103規約,測控也可以直接接入智能遠動機,不需要通過規約轉換器。

對于采用非IEC61850通信規約和非IEC103通信規約的廠站,則比較麻煩。根據南方電網智能遠動機入網測試要求,

各主要公司生產的智能遠動機支持IEC61850通信規約和自家的IEC103通信規約,采用其他通信規約的裝置需要通過規約轉換器接入。因此,采用非IEC61850通信規約和非IEC103通信規約的測控裝置不滿足《南方電網220kV~500kV變電站計算機監控系統技術規范》(o/CsG110024一2012)中"8.12.2遠動裝置應直接從間隔層測控單元獲取調度所需的數據,實現遠動信息的直采直送"的規定。

本文以采用DNP規約通信的某型號測控為例,對測控接入智能遠動機的方案進行研究。

1某站概況

該變電站使用國電南瑞科技股份有限公司的NS3000(V8)監控后臺,區調遠動使用NSC330通信控制器,總調遠動使用采用DNP通信規約的DNP通信控制器,測控使用采用DNP通信規約的DNP測控。

因?yàn)镈NP測控只支持DNP規約,而NS3000(V8)監控后臺和NSC330通信控制器具備規約轉換器的功能,所以站控層監控后臺和遠動皆直接使用DNP規約與DNP測控通信。

DNP測控與普通測控相比有點特殊,需要將與DNP測控直接通信的站控層設備的1P配置到DNP測控里面,并且需要在DNP測控里面配置轉給站控層設備的轉發表,支持多張不同的轉發表。

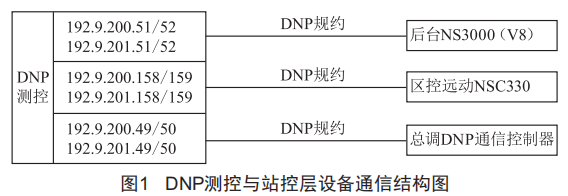

該站DNP測控與站控層設備通信結構如圖1所示。

原DNP通信控制器將改造成NSs201A智能遠動機。因?yàn)镹Ss201A智能遠動機支持1EC61850通信規約和南瑞科技103通信規約,不支持DNP通信規約,所以DNP測控需要先接入

2接入方案

為保障總調遠動改造的順利進行,控制運行風險,在NSS201A智能遠動機調試階段,完整保留總調DNP通信控制器不做改動。為保障區控遠動與總調遠動的獨立性,方便后續運維,NSS201A智能遠動機不以區控遠動為規約轉換器。因此,DNP測控接入NSS201A智能遠動機,主要有兩種方案選擇,限于篇幅,本文只討論兩種方案的不同點。

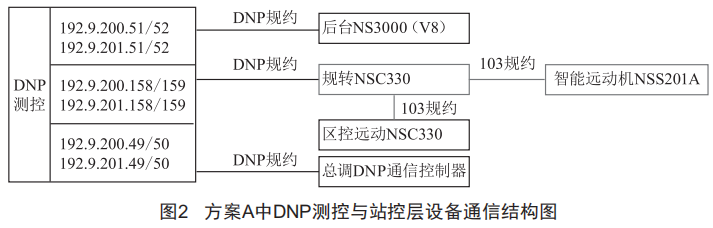

方案A:區控遠動NSC330只保留遠動功能而將其規轉功能挪到規轉NSC330。規轉NSC330借用區控遠動NSC330與DNP測控通信的1P地址,區控遠動NSC330設置新的1P與規轉NSC330通信。該方案的DNP測控與站控層設備通信結構如圖2所示。

因?yàn)閰^(qū)控遠動NSC330與規轉NSC330都基于一體化平臺,所以二者的數據庫完全一致,三遙信息和轉發表等都沒有改變,區控遠動NSC330和規轉NSC330只需要簡單抽點核對即可。

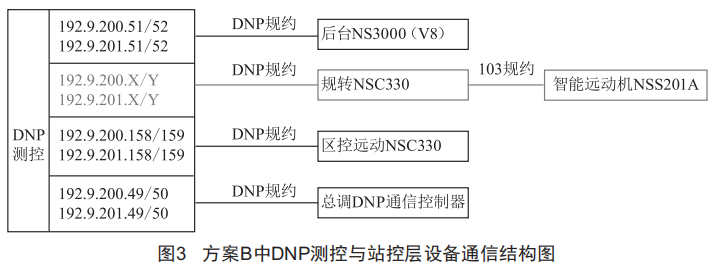

方案B:修改DNP測控配置,增加通道接入規轉NSC330。該方案的DNP測控與站控層設備通信結構如圖3所示。

因?yàn)閰^(qū)控遠動NSC330與規轉NSC330都基于一體化平臺,所以規轉NSC330可以借用區控遠動NSC330的三遙數據庫。但是測控修改了配置,規轉NSC330的數據庫需要完全核對。

3結語

對于采用IEC61850通信規約或IEC103通信規約的廠站,測控可以直接接入智能遠動機,不需要通過規約轉換器。對于采用非IEC61850通信規約和非IEC103通信規約的廠站,過渡階段可以通過規約轉換器接入智能遠動機,最終將測控改造成支持IEC61850通信規約或IEC103通信規約的裝置直接接入智能遠動機。本文所述方案A和方案B都能保障工程的質量,需要根據具體站的工期和成本控制要求,來選擇其中一個方案。
