引言

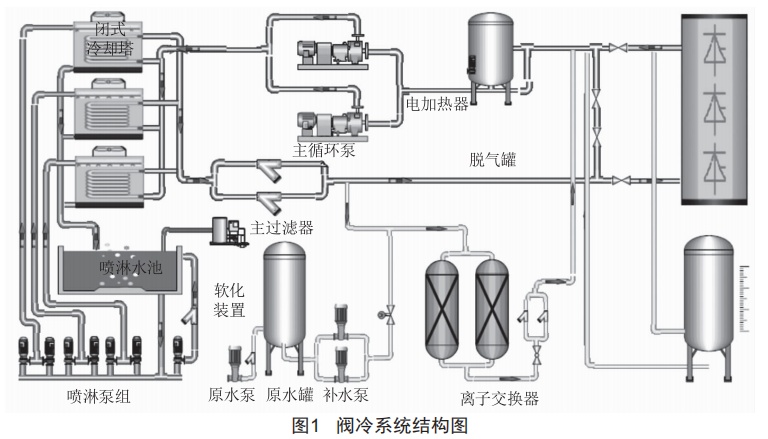

高壓直流運行過程中換流閥會產生大量的熱,主要通過換流閥冷卻系統以水為介質對換流閥進行冷卻。閥冷卻系統作為換流閥的必要輔助系統,通過精確調控閥冷水的溫度、流量、壓力、水質等技術指標,達到節能環保、高效冷卻的目的,保證換流閥安全、穩定、可靠運行。換流閥冷卻系統主要分為內冷水系統和外冷水系統。內冷水系統為封閉循環系統,直接與換流閥接觸實現冷卻功能:在換流過程中,換流站設備中的部分發熱元件會產生熱量,通過閥冷系統內循環的去離子冷卻水流入各個組件,帶走發熱元件產生的熱量:外冷水系統為通過冷卻塔對內冷水進行冷卻,間接實現冷卻功能,然后通過外冷設備將內冷水帶出的熱量發散到大氣環境中。典型閥冷系統結構圖如圖1所示。

閉式冷卻塔(c1osed-wetcoo1ingtower,簡稱CwCT)源于工業用蒸發式冷卻器,是相對于開式冷卻塔的一種叫法,作為一種間接接觸式冷卻塔,普通冷卻塔的填料被換熱盤管組替代。其主要工作原理是通過不斷循環并噴淋在換熱盤管表面的外冷卻媒質"水"的蒸發將熱量帶走。根據設備本身的工藝特點,這種外冷卻媒質也稱"噴淋水"。

依據現有設計規范,單套閥冷系統一般配置有一臺冗余的冷卻塔提供額外的冷卻,但隨著直流輸電工程投運年限的增加,直流工程換流閥冷卻系統由于水管結垢、冷卻塔設備老化等原因,冷卻能力下降,內冷水系統入水溫度逼近跳閘值的情況頻發,嚴重時將導致閥組跳閘和縮短換流閥設備壽命。文獻介紹了閥冷系統均壓電極結垢的形成機理及可能后果,文獻主要介紹了閥冷系統均壓電極除垢方法。本文主要介紹閥冷系統隨著運行年限增加冷卻效率下降的主要原因和冷卻能力提升措施。

1冷卻效果評估

換流閥冷卻系統在對換流閥冷卻過程中,主要控制參數是換流閥進閥溫度和出閥溫度,進出閥溫度可以控制換流閥結溫在合理范圍內,保證換流閥系統的壽命。因此,換流閥冷卻系統設置有進閥溫度告警和跳閘功能,當閥冷系統進閥溫度超高限值后直接停運閥組,避免換流閥結溫過高損壞設備。

不考慮閥廳空調因素,在直流滿負荷、冷卻塔風扇工頻運行時,換熱冗余量可表達為:

式中,Ti為滿負荷進閥溫度:To為滿負荷出閥溫度:Tw為滿負荷運行時冷卻塔進風濕球溫度:Ti設計為設計進閥溫度:Tw設計為冷卻塔進風設計濕球溫度。

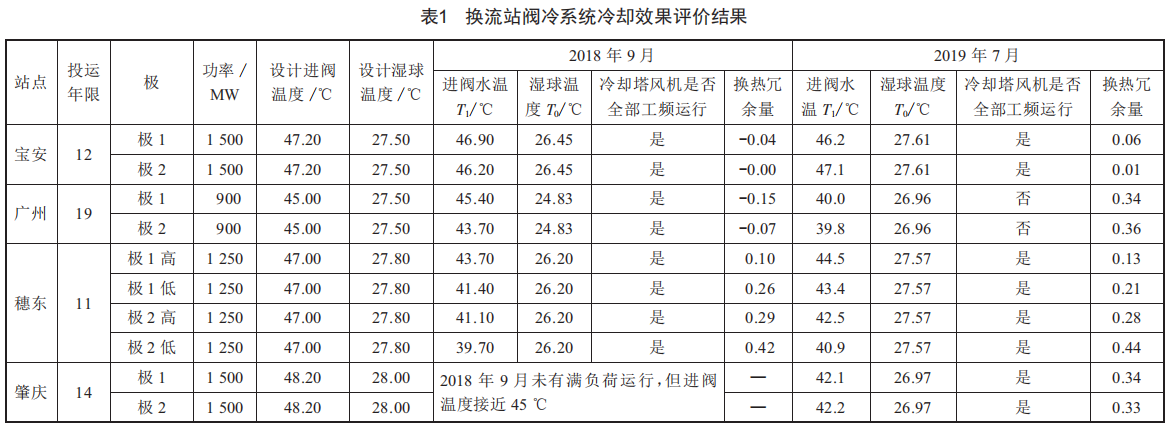

應用上述評價公式,對4個投運超過10年的換流站閥冷系統外冷水冷卻效果開展評估,結果如表1所示。數據表明,廣州站在2018年增加一臺冷卻塔之后冷卻效果大幅提升,換熱冗余量從-0.15上升至0.34(且冷卻塔風扇還未完全出力):肇慶站在2018年底更換冷卻水管之后換熱冗余量增加至0.34,具備一定冗余度:寶安站2018年及2019年換熱冗余量均在0左右,已無任何冗余度:穗東站各個閥組換熱冗余量差別較大,但2018年及2019年基本持平。

2現場檢測情況

根據各換流站閥冷系統換熱冗余量下降情況,現場分別對運行中的閥冷系統設備開展外冷水設備檢查,內容主要包括各換流站閥冷系統噴淋管道流量檢測、閥冷卻塔噴嘴檢查、冷卻塔散熱量分析,通過詳細梳理各換流站閥冷系統冷卻塔噴淋水流量、噴嘴檢查情況、內水冷運行數據等分析出各站的外冷冷卻塔運行狀況。

2.1噴淋水流量檢測

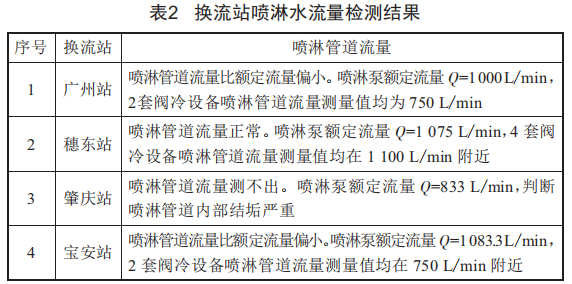

采用現場儀表測量的方式,利用超聲波流量檢測儀進行測量。超聲波流量計主要由超聲波發生器、超聲波接收器、電子線路、流量顯示幾大部分構成。其中,超聲波發生器主要用于產生超聲波并將其發射到流體中,超聲波接收器主要用于接收通過流體后的超聲波,由于受到介質流速的影響,二者存在時間差A(yù)1,根據推算可以得出流速V和時間差A(yù)1之間的換算關系v=(C2/2L)×A1,進而可以得到流量值Q。具體檢測結果如表2所示。

2.2冷卻塔內部設備檢查

現場對運行超過10年的各回直流閥冷系統冷卻塔內部設備進行檢查,包括噴嘴、集水管、蛇形盤管、填料、風扇電機及其他塔內設備,檢查內容為噴嘴破損情況、噴淋水花以及流量、噴嘴及塔內設備結垢、藻類生長情況、風扇電機運轉情況等?，F(xiàn)場檢查發現各站均存在以下幾類問題:

(1)冷卻塔內噴嘴處結垢嚴重,噴嘴存在破損,噴嘴出水(噴淋水)流量小:

(2)集水管外部結垢:

(3)冷卻塔下部填料水垢和藻類滋生嚴重,噴淋管道底部結垢嚴重:

(4)填料損壞嚴重:

(5)盤管邊緣沒有直接水流沖擊的地方滋生水藻:

(6)風扇電機轉速異常,進一步檢查發現風扇皮帶松動。

2.3檢查結論

通過現場檢查發現,每年年度檢修期間對閥冷系統機械除垢僅能除去外管道外表面及冷卻塔填料的水垢和藻類,對于內冷水管道內壁、冷卻塔內部盤管的除垢效果不佳,且機械除垢對于冷卻塔填料的損傷較大,隨著運行年限的增加,冷卻塔內外冷水噴嘴同樣因水垢存在水花形狀變差的問題,影響冷卻效果。

3水質檢測情況分析

目前徹底清除閥冷系統的水垢和藻類存在一定難度,一般通過添加殺菌滅藻劑和緩釋阻垢劑兩種藥劑來達到抑制水垢和藻類生成的目的。具體加藥的方式與換流站當?shù)氐乃创嬖谝欢ǖ年P(guān)聯性,一般按站點不同選取不同的方式進行加藥,并定期取水樣分析以進一步調整現有加藥方案。

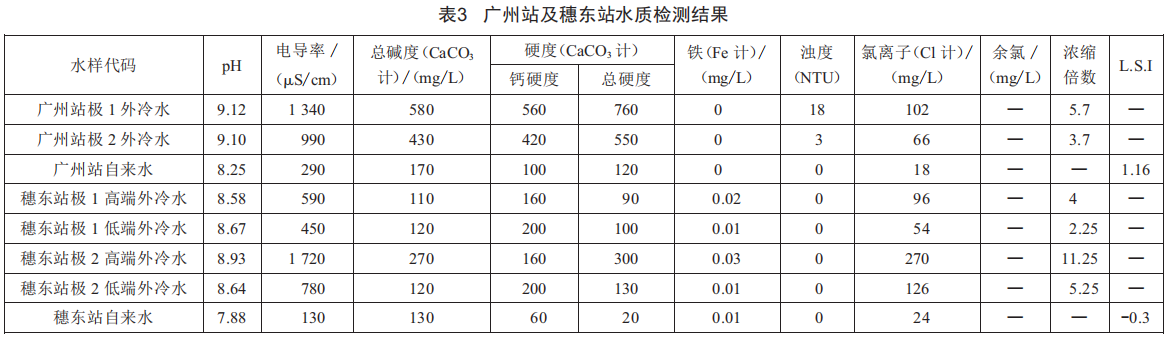

選取兩個典型換流站數據如表3所示。

可以看到廣州站與穗東站兩地的自來水水質差異較大,廣州站當?shù)氐淖詠硭淅矢窭麪栔笖?shù)(L.S.I)為1.16,屬于結垢型水質,經過濃縮后結垢趨勢明顯,濃縮倍數偏高會導致結垢加劇,因此應加大藥劑投加:同時應維持外冷水濃縮倍數在2倍左右,故應加大噴淋水池的泄水量。穗東站當?shù)刈詠硭甃.S.I=-0.3,補充水屬于輕微腐蝕型水質,屬于典型低硬度、低堿度水質,系統經濃縮運行后,腐蝕性下降,結垢趨勢增加。補水水質較好,濃縮倍數適中,極2高端濃縮倍數遠超控制值,需加大棄水排污,建議濃縮倍數保持在3~5倍。系統水質較好,除極2高端需加大棄水外,其他閥組按現有方案保持運行。

由于各換流站當?shù)厮|(zhì)存在差異,應對外冷水水池進行合理泄水,控制外冷水池內水的濃縮倍數在合理區間。L.S.I>0的站點,濃縮倍數不宜太高,保持在2左右即可,適當增加緩釋阻垢劑的添加。對于自來水L.S.I<0的站點,其補水水質整體較好,可保持3~5倍的濃縮倍數。各站點應根據保持外冷水濃縮倍數的需要,打開一定比例的泄流閥,保持外冷水水池濃縮倍數的穩定,確保水管基本不結垢。

4運維建議

(1)換流站在規劃建設階段應優先選擇水質較好的水源地,以降低閥冷系統結垢程度和降低運維成本。具備多路水源的站點可根據水源水質檢測結果,優先選用朗格利爾指數較低的水源。

(2)目前閥冷加藥主要采用低磷的阻垢劑,從環保角度考慮,后續應優先采購無磷藥劑產品,但無磷藥劑需采用多種藥劑混合加投的方式取得足夠效果。目前在運直流一般僅配置單個阻垢劑加藥回路,需對各站外冷水加藥裝置進行改造,使其滿足自動投加多種無磷藥劑的需求,同時具備人工調節加藥量功能,方便根據水質監測結果及時調整藥劑投加的數量和頻率。

(3)添加阻垢劑阻垢只有在投加規律的情況下才能達到效果,需定期按量進行加藥,管理成本較高。對于沒有缺藥報警功能的站點應申報項目,將缺藥告警信號送至工作站,便于運行人員及時發現缺藥并進行藥劑投加。同時,緩釋阻垢劑屬于強酸性藥劑,結合藥劑腐蝕管道引起滲漏的缺陷,對藥劑從藥桶里抽至主水管道或外冷水池的中間管道材質建議優先采用UPVC材質,如使用不銹鋼材質則應使用316不銹鋼,且不能有焊縫。

(4)從加藥阻垢效果來看,目前暫不能完全避免水垢的生成,如部分站點蛇形管表面仍存在一層很薄的硬質垢,通過人工敲打無法消除,此外在蛇形管的中間部位由于空間太小人工除垢也無法覆蓋此區域。噴淋水管的內壁也會結垢,結垢后會導致噴淋水流量降低,影響換熱效率,內壁的水垢也無法通過人工去除。因此,有條件的站點在管道材質允許的條件下可以推廣化學清洗除垢方法,根據部分站點使用的效果來看,化學除垢較為徹底。

(5)定期對冷卻塔易損部件進行更換,一般可按照風機電機軸承及冷卻塔內部風扇軸承2年、冷卻塔電機軸8年、風扇葉片12年、風扇皮帶4年、噴嘴和蛇形管12年的頻率進行更換。

(6)在外冷水補水回路上安裝反滲透裝置,降低水的硬度,阻止水垢生成。目前南網各回新建直流均配置了反滲透裝置,反滲透裝置安裝在外冷水補水回路上,抑制結垢效果明顯。加裝了反滲透裝置的站點外冷水化學處理的重點是防止設備腐蝕,使用的藥劑性能應側重在防腐蝕:反滲透裝置的處理藥劑與外冷水池的藥劑在藥劑顆粒大小上存在差異,不能混用,否則容易引起反滲透膜堵塞。
