引言

本文以汽車地板自動補焊過程中夾具對后縱梁的影響來做靜力學分析。由于地板補焊工位夾具的設計主要采用勾銷氣缸對產品進行夾緊,因此勾銷氣缸夾緊力的大小與產品的變形有很大關系,所以在靜力學分析時著重對由勾銷缸引起產品變形的部位進行重點分析。圖1為地板自動補焊工位夾具的3D結構圖。

圖1地板補焊工位夾具

1模型的建立與導入

分析對象必須建立準確模型,下部車身的結構非常復雜,是由一系列小件焊接在一起形成整個下部車身,因此在建模過程中需要對產品進行簡化處理[l]。模型簡化過后,利用三維數字化設計軟件進行三維建模,圖2所示為地板后縱梁數據模型,圖中圓圈所示位置為勾銷缸定位孔的位置。

圖2后縱梁及其定位孔位置

2指定材料及網格劃分

(1)材料屬性的指定:本次生產所有車型車身使用材料均為鋼板,根據數據模型特征,在工程數據(EngineeringData)工具欄中設定夾具夾緊部件的材料屬性為steel。

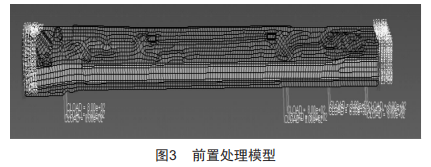

(2)網格劃分:網格劃分是一個非常重要的環節,網格質量是決定求解的重要因素,質量越好,則計算精度越高,而且可以節約計算用時。同時也要根據結構尺寸選擇合適的網格單元類型,這樣可以提高有限元模型的網格精度,獲得更加精確的分析結果。因此,選用PsHELL面單元簡化產品數模,然后再選用Hypermesh14.0前處理軟件對車身產品進行網格劃分。從劃分結果得到:整個模型共包含6148個節點,5984個單元,5385個Ouad4單元,網格大小設置為10mm。網格劃分結果如圖3所示。

3施加邊界條件與載荷

分別將左后縱梁后段分總成與左后縱梁前段分總成進行固定,即創建邊界的約束條件,即可約束產品的6個自由度,如圖3所示,兩端紅色線條區域?yàn)楣潭ú课?綠色線條區域即施加載荷位置,載荷大小為勾銷氣缸的夾緊力800N。

4分析計算與結果分析

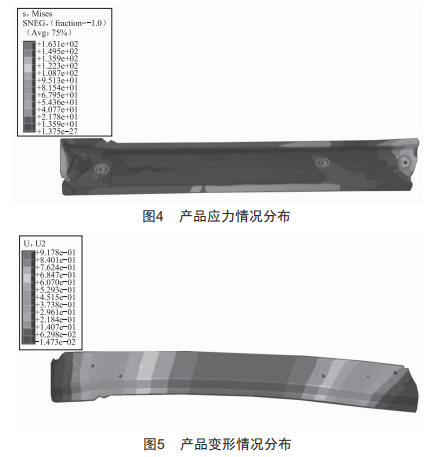

利用Abaqus6.l4對產品進行靜力學分析,可以得到產品的應力、應變以及變形情況。圖4為產品應力分布情況圖,圖5為產品變形情況分布圖。

由產品應力情況分布圖(圖4)可知,定位孔處的應力為＋4.077e＋01MPa,即產品上承受的應力大小約為40MPa,車身產品的材料為鋼板,鋼板的屈服極限為235MPa,產品所承受的應力遠小于屈服極限值,因此產品所受應力符合要求,不會對產品產生影響。

由產品變形情況分布圖可知,定位孔附近的變形量為+1.407e-01mm,即約0.1mm左右,0.1mm的變形量是滿足車身變形要求的,整個車身的精度則為0.1mm。

通過對產品的靜力學分析可知,應力和變形都在允許的范圍內,所以認為夾具設計合理。

5結語

本文研究汽車白車身在焊接過程中由于受到焊接夾具的影響產生的變形情況。通過應用CATIA軟件進行建模,應用Hypermesh軟件進行網格劃分,以及采用Abaqus軟件進行分析計算,完成了對地板后縱梁在焊接過程中的靜力學分析。由分析結果可知,針對地板自動補焊夾具的設計在保證產品變形量方面是合理的。
