引言

雕塑有著非常悠久的歷史,不論從雕塑的體積還是表現的場景來看,雕塑作品散發出來的藝術氣息無不透露出人類無窮的智慧,然而傳統雕塑大多是對動作或者場景的瞬間捕捉,具有唯一且確定的狀態。雕塑是最古老的藝術形式之一,黑格爾把雕塑定義為把人的形象當作一種立體物在三維度空間中加以處理。從古希臘的菲狄亞斯到文藝復興時期的米開朗基羅,再到l9世紀的羅丹,都將雕塑作為一個獨立自在的世界來對待,把團塊和體積視為雕塑的重要原則,雕塑的空間形式和美學特征僅存在于單個形象本身的體面轉換關系之中。古希臘雕塑家制定的原則及創造的作品被贊譽得完美無缺,因而反過來成為雕塑家探索過程中的桎梏。

現今雕塑不再是以靜態單一的形式呈現在公眾面前,國內外對于動態雕塑新形式的探究逐漸深入,對探索新媒介有著強烈渴望,動態裝置雕塑也漸漸成為當代公共藝術中不可或缺的藝術形式之一。動態雕塑隸屬于動態藝術,是西方現代雕塑的一個重要組成部分。從20世紀初的立體主義、未來主義到其后俄羅斯的先鋒雕塑、包豪斯的藝術實驗中,我們都能發現動態雕塑早期發展的雛形。

巴西里約奧運會主火炬背后的"動態光環"就是非常具有代表意義的動態雕塑,此裝置是由美國藝術家AnthonyHowe設計的,這種形式感極強的動態模式幾乎成了AnthonyHowe作品的重要標志。而這次的最大創新應該在于圣火盆使其上方空氣溫度升高,產生冷熱循環氣流驅動光環擺動,而非以往的利用自然風力,達到了功能與形式美的完整統一。

本文介紹了一種創意動態雕塑一山東省科技館標志性動態雕塑"云圖"的設計,雕塑由上百個上下對稱、左右間隔反相布置、經過特殊造型設計的弧形葉片組成,如圖l所示。在機電系統的控制下,葉片繞軸交錯正反旋轉,組成一副動態交替變幻的優美曲線。曲線無窮無盡,周而復始,讓人神往,在燈光系統的映襯下熠熠生光,吸引游客探究其奧秘。

1雕塑組成

該動態雕塑總計有116片弧形葉片,繞軸按照兩個相反相位,以螺旋線方式間隔布置。單相58片,29組,每組兩片葉片軸對稱布置。兩組相反相位的葉片能夠在同一軸上實現正反轉運動,呈現出優美的動態曲線。同時葉片演示主體固定于轉臺上,轉臺能夠360o連續旋轉,轉臺上圓周分布8個七彩LED燈,LED燈可變色,配合葉片運動動態演繹。葉片轉速l0~20r/min,轉臺轉速3r/min,轉速可調。

圖1  "云圖"展品

2多組共軸等速正反轉結構設計

共軸等速正反轉的應用非常廣泛,比如共軸雙旋翼直升機就是通過上下共軸反轉的兩組旋翼來平衡旋翼扭矩。實現共軸等速正反轉的機械結構有很多,如錐齒輪結構、凸輪結構、帶傳動機構、聯桿機構等。通過對比多種機械結構的特點并結合此處的應用,本文最終選擇采用多組行星齒輪并列的傳動方式進行設計,行星齒輪傳動具有體積小、承載能力大、工作平穩等特點。多組正反轉機械結構主要需保證傳動精度和多組結構傳動一致性,減小傳動累積誤差,基于這些要求,使中間的多組太陽齒輪并聯安裝在一根軸上,多組齒輪同時通過行星齒輪傳遞到外齒圈上。動力源同時驅動太陽輪軸和行星輪軸同向運動,并且設計太陽輪軸的轉速是行星輪軸的兩倍,利用行星齒輪運動之間的轉速差實現等速正反轉,如圖2所示。

3葉片設計

為滿足視覺要求,葉片設計時各葉片之間間距較小,葉片本身較薄、較密,且只有中間的旋轉軸進行支撐。為保證葉片運動中相互交錯、不干涉,葉片選用航空鋁材料制作,葉片的造型創意來源于數學曲線集合,若干組同軸交叉且規律變化的數學曲線緩慢旋轉,形成令人驚奇的炫目圖形,體現了數學之美、科學之靈、藝術之氣,充分表現了科學與藝術結合的魅力,各葉片基于數學曲線的形狀,通過添加曲線加強筋增加強度。兩半葉片通過鎖緊環抱箍結構固定在旋轉軸上,以便安裝調節各葉片之間的角度,如圖3所示。

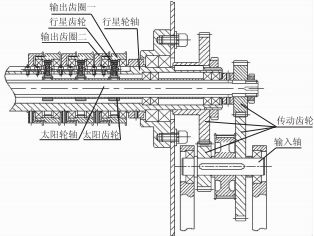

圖2  多組共軸等速正反轉結構示意圖

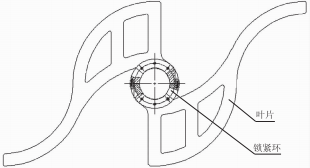

圖3  葉片安裝結構示意圖

4旋轉臺結構設計

整個葉片組件的公轉由旋轉臺承擔,以回轉支撐軸承和齒輪系為載體,傳至電機,并對所需驅動進行估計,具體設計過程中,為縮小傳動比,選用擺線針輪減速電機。預估公轉轉速后,得出傳動比,并以等接觸強度為依托,分配高、低速級齒輪傳動比。確定齒數之后,對小齒輪分度圓進行計算,保證其強度。結合材料性能,對齒輪系的彎曲疲勞強度和齒根強度進行驗算,從而滿足動力系統強度要求:并配合采用變頻器對電機進行調速,以滿足公轉速度要求。

5結語

綜上所述,以行星齒輪傳動為基礎對同軸等速正反轉結構進行設計,不僅結構簡潔、緊湊,而且傳動精度高、同步性好,不存在傳動累積誤差。此動態雕塑利用巧妙的機械結構,把深奧的數學曲線美妙地展示出來,從遠處望去,如同一團"變幻的云朵"在不停變幻科學的玄妙圖案,讓人體會到一種數學曲線行云流水般的韻律感,其中應用到了機械、電子、材料、控制、數字曲線等技術。

科學技術的進步、城市空間的發展、人們生活的需求讓動態雕塑藝術以前所未有的方式進入了公共空間,動態雕塑將藝術與科技因素結合起來,使二者真正融合在一起。
