引言

同相供電系統為牽引變電所解決以負序?yàn)橹鞯碾娔苜|(zhì)量問題提供了新的方向,而且從理論上徹底消除了電分相,進一步提高了鐵路運行的安全系數。在硬件與技術方面,電力電子裝置多電平多重化技術能夠支持同相供電裝置在高壓、大容量場合下高效運行。這些優勢不僅在牽引變電所長期運行模式下能夠節約大量成本,而且有力地推動了電氣化鐵路朝著高速、重載的方向發展。

在異相供電系統中,網側三相電壓經過牽引變壓器變?yōu)閮上?分別供應牽引變電所兩側負載,這就導致生成負序電流,使網側三相不平衡,只能通過輪換相序的辦法盡可能降低網側三相不平衡度,但是不能從根本上解決問題。而在單相組合式同相供電系統中,牽引變壓器依舊實現三相一兩相變換,而引出的兩相只選擇其中一相作為直接負載供電相,另外一相通過同相補償裝置連接負載,通過控制同相補償裝置兩端的輸出電流,抵消負序電流,實現牽引變壓器原邊三相平衡。

1同相供電裝置結構分析

同相供電裝置的核心是由大功率電力電子器件構成的補償電路,其拓?fù)浣Y(jié)構決定了整個系統的功效與性能,將會影響系統傳遞有功、補償負序、濾除諧波的能力,同時還決定了牽引變壓器的容量以及整個裝置的體積。因此,研究同相供電裝置的拓?fù)浣Y(jié)構,是同相供電系統設計的前提,也是仿真試驗的基礎。

1.1鉗位型多電平變流器

鉗位型多電平變流器的設計思想源于日本學者于1983年提出的中點鉗位型逆變電路,從元件結構上可以分為二極管鉗位型和飛跨電容鉗位型,圖1和圖2所示即為兩種三電平變流器。二極管鉗位結構的優點在于:通過鉗位二極管實現功率器件動態均壓,降低了控制難度,減小了器件所受電壓應力,提高了整個系統的可靠性。但是,二極管的耐壓水平比開關管小,電壓較高時需要多管串聯,電平數較高時,結構相對復雜。電容鉗位型多電平變流器用電容取代二極管,雖然增加了開關控制的靈活性,但電容成本遠高于二極管,同時控制電路復雜程度也會增加,需要更高的開關頻率,相應的開關損耗也會增大。

1.2級聯H橋型多電平變流器

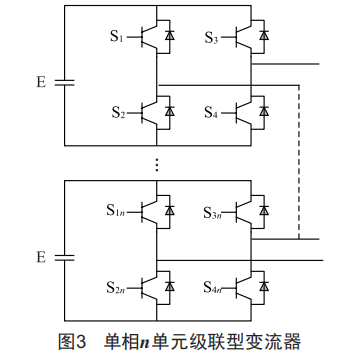

級聯型多電平變流器的拓?fù)浣Y(jié)構是由F.Z.Peng于1995年提出的,采用具有獨立直流電源的H橋作為基本功率單元,如圖3所示,由n個模塊級聯構成的單相變流器,輸出電平數為2n+1,實現了高壓多電平輸出。這種結構已經有了模塊化的理念,每個功率單元具有相同的結構,便于設計和封裝:與鉗位型變流器相比,在輸出相同電平數的情況下,所需元件數大大減少:每個功率單元單獨進行控制,可不用考慮均壓問題,控制策略簡單。

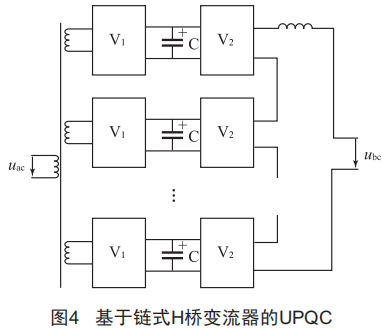

基于上述優勢,級聯H橋型多電平變流器已經應用于多種設備中,例如級聯型APF、級聯型sTATCoM、UP0C等。采用級聯結構的好處在于,在滿足系統高壓、大容量要求的同時,能以較低的物理開關頻率得到較高的等效開關頻率,從而降低開關損耗與電流諧波含量。而當前鐵路牽引供電系統對于電壓等級與容量的要求越來越高,級聯型變流器在同相供電系統中能夠發揮理想的效果。以圖4所示的UPOC為例,由于逆變側采用級聯H橋結構,端口輸出電壓與接觸網電壓直接匹配,省去了原有的牽引匹配變壓器,從而使設備體積減小、系統運行損耗降低、制造成本降低。

1.3模塊化多電平變流器(MMC)

模塊化多電平變流器于2002年由德國學者提出,該結構變流器交流側輸出電壓等級高,輸出電流諧波特性良好,同樣具有較高的等效開關頻率,適用于APF、sTATCoM、UPFC等裝置的多電平結構拓展。

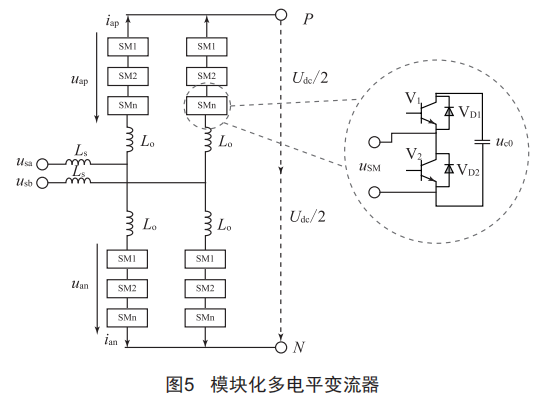

MMC的拓?fù)浣Y(jié)構如圖5所示,每相由2n個子模塊(sub-module,sM)組成,其中每個橋臂由n個子模塊和一個電感串聯而成,并且上下橋臂完全對稱,上下橋臂合成一相,直流側電壓為Udc。MMC子模塊的拓?fù)浣Y(jié)構主要有四種:半橋型、全橋型、雙鉗位型和串聯雙子模塊型。目前,常用的MMC子模塊可以選用單相半橋結構和單相全橋結構,而在高壓直流輸電領域,一般選擇單相半橋結構[8]。同相供電裝置的直流側電壓通常是千伏級的,因此在同相供電裝置中也大多選用單相半橋結構的子模塊。

MMC拓?fù)浣Y(jié)構的優點在于:多個子模塊串聯提高了直流側的電壓水平,相應增大了裝置的容量,適用于高壓大功率場合:每個子模塊中每個IGBT和電容的基本參數都是一樣的,便于模塊的擴容和故障時的快速切除,增強了系統的穩定運行能力:整個橋臂的等效開關頻率較高,但每個模塊的開關頻率大大降低,從而減少了開關器件的損耗:當電平數較多時,諧波向高次轉移,低次諧波含量很少,諧波特性較好。

2各類結構多電平變流器特性比較

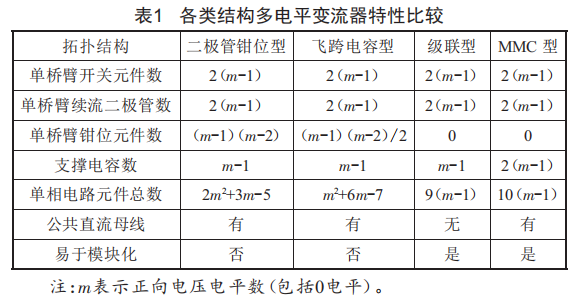

通過上述分析可知,各種類型的多重化、多電平結構變流器應用于同相供電系統中都有各自的優勢。為了進一步分析不同結構的特點與適用性,表1詳細比較了這些結構在相同條件下構成單相變流器的特性。

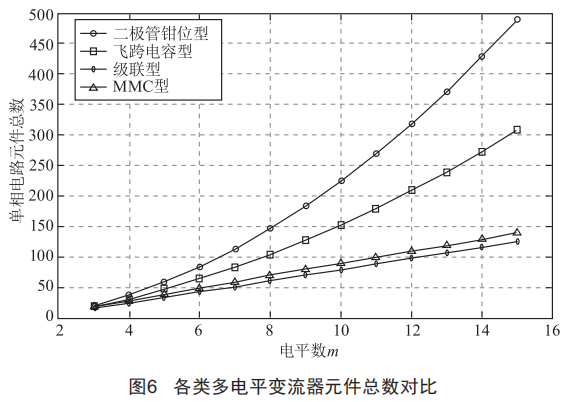

結合圖6所展示的隨著電平數量增加各類變流器元件數量變化趨勢可見,在高壓、多電平的應用場合,級聯型與MMC型變流器在元件數量上占有很大的優勢。雖然MMC在各方面性能,尤其是諧波特性等方面有著優越的表現,但是相同條件下半橋電路數量較多、結構相對復雜,變流器需要的支撐電容及信號采樣等配套設備增多,且環流抑制增加了控制系統的設計難度,綜合成本較高。因此,從當前實際工程應用情況來看,級聯型結構具有最少的元件數量、理想的輸出效果、模塊化的設計過程以及相對簡單的控制策略,是同相供電系統補償裝置較為理想的選型。

3結語

本文主要圍繞單相組合式同相供電系統的構成原理及其在當前工程應用中的優勢,對其結構方案進行著重研究,在簡述現有同相供電裝置的基本結構原理的同時,比較高電壓、大容量應用場合下不同拓?fù)浣Y(jié)構同相補償裝置的適用性。最終從當前實際工程應用情況分析,級聯型結構是同相供電系統補償裝置較為理想的選型。
