引言

集電海纜是海上風電項目中重要的組成部分,目前國內近海淺水區的海上風電項目中常見的集電海纜多為35kV三芯xLPE海底電纜。相對于單芯電纜,三芯xLPE海底電纜在運行過程中損耗更小,更節省生產、敷設及運維過程中的成本[1]。66kV集電海纜目前在英國、德國等歐洲國家的海上風電項目中使用得較為廣泛,該領域在國內尚屬空白。相對于35kV,66kV集電海纜可以輸送更多的電能,連接更多同等單機容量的風力發電機組,風機間的間距也可布置得更大,在大型海上風電項目中技術優勢更為明顯。

1國內集電海纜的應用情況

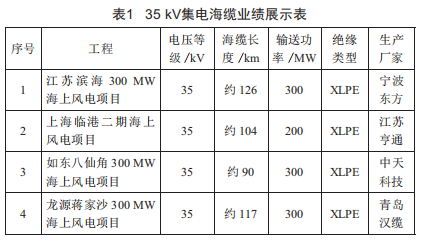

海底電纜是海上風電場輸變電系統的關鍵部分,國內應用經驗仍較少,實施難度較大,單位造價很高,基于此,有必要對海底電纜的性能、選型、設計等問題進行更深入的研究與探索。目前國內的海上風電項目多在近海淺水區域,大部分場址容量在100~400Mw及以上的區間。針對近海淺水區的海上風電項目,目前國內較為主流的海纜生產廠均把35kV交聯聚乙烯絕緣、分相鉛護套、鋼絲鎧裝、光電復合、三芯海底電纜作為制作的主體,電纜截面主要在3×70mm2到3×400mm2的區間。表1為近年來國內主流海纜廠的35kV集電海纜部分業績。

通過表1可以看到,國內的近海淺水區海上風電項目均以35kV電壓等級作為集電系統的電壓等級。由于電壓等級只有35kV,所以單回的集電海纜輸送能力很有限。以粵東某近海淺水海上風電項目為例,一個400Mw的海上風電項目,共布置57臺7Mw的海上風力發電機組,共需要16回35kV的集電海纜,該項目選取的最大35kV集電海纜截面為3×400mm2,在理想工況下最多可連接5臺7Mw的風機,本項目35kV集電海纜的總采購長度要達到100km以上。

266kV集電海纜的關鍵參數

目前,歐洲海上風電項目66kV集電海纜應用已經較為成熟,雖然國內尚無應用實施,但國內有些海纜生產廠已經具備生產66kV交流聚乙烯集電海纜的能力。66kV集電海纜的規格范圍在3×95mm2到3×800mm2區間,在環境溫度為25℃,埋設深度為1.5m,熱阻系數為1.2m·K/w的工況下載流量在269A到680A區間,單回輸送容量從30Mw到74Mw左右。同等截面的66kV集電海纜在同等工況下輸送容量是同等截面35kV集電海纜輸送容量的1.8倍以上,大大提高了集電海纜的輸送能力。電纜外徑為137~192mm,相對于35kV集電海纜的外徑,尺寸變化并不大,對施工的影響有限。

從海纜截面形式來看,可采用單芯或三芯電纜,單芯海底電纜與三芯海底電纜各有利弊。單芯海底電纜外徑小,單位重量輕,電纜的敷設及檢修難度小:但是占用較大的海域面積,敷設費用較高。三芯電纜具有平衡的負載,在鎧裝層中沒有感應的循環電流,敷設費用也低:但是其外徑較大,單位重量大,電纜的敷設及檢修難度相對較大。由于集電海纜的設計用量較多,單回輸送容量需求有限,此外從集約利用海洋資源以及技術優越性的角度出發,66kV電壓等級的集電海纜推薦采用同35kV集電海纜一致的三芯模式。

366kV同35kV集電海纜在大容量海上風電項目中應用的技術對比

假定南海某區域有一個900Mw容量的海上風電項目,設計布置140臺6.45Mw的風力發電機。按照35kV集電海纜去設計,至少需要28個集電回路,每個回路最多可連接5臺6.45Mw的風機。其中連接1~2臺風機采用3×70mm2截面,連接3臺風機采用3×150mm2截面,連接4臺風機需要3×300mm2截面,連接5臺風機采用3×400mm2截面的海纜。所需要的集電海纜總長約為240km。

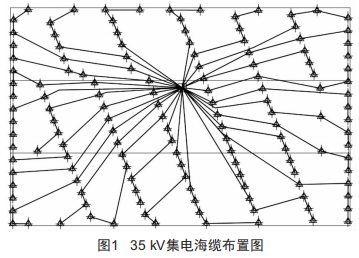

近海深水區域900Mw大型海上風電項目的35kV集電海纜布置如圖1所示。

同樣的裝機規模與風機布置,當采用66kV集電海纜時,連接1~4臺6.45Mw的風機僅需要選擇一根3×95mm2截面的海纜,當選擇最大3×800mm2截面的66kV集電海纜時,可以同時連接到11臺6.45Mw的風機。整個風電場的140臺風力發電機組,在66kV集電系統的連接下,僅需要13個回路即可完成電能匯集至海上升壓站的任務,比35kV集電系統所需回路數的一半還要少。所需要的集電海纜總長約為115km,是35kV集電海纜總長的48%左右。除了總回路數與海纜總長上的技術優勢外,66kV集電海纜相對于35kV集電海纜而言,單位與總電能損耗更少,電壓壓降更小。同樣在規范要求的5%壓降條件下,66kV的單回長度可以延伸得更長。

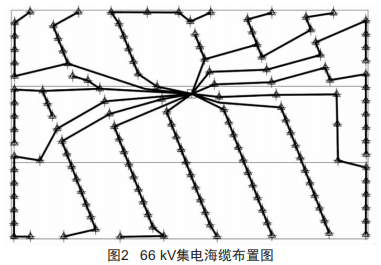

近海深水區域900Mw大型海上風電項目的66kV集電海纜布置如圖2所示。

4結語

綜上所述,35kV集電海纜基本可以滿足小、中型近海淺水區海上風電項目的使用需求。隨著機組單機容量的大型化,風電場總裝機容量的不斷提升,66kV集電海纜在深遠海大型海上風電項目中具有很明顯的技術優勢。雖然66kV集電海纜目前在國內海上風電項目中還沒有實際應用的先例,但相信隨著我國海上風電事業的不斷發展與設備工藝水平的不斷進步,66kV甚至更高電壓等級的集電系統將會在我國未來的海上風電項目中發揮更大的作用。
