引言

在電力系統的核心學科中,中性點接地方式的分析一直是重點,它對電力系統和電磁環境的無害化運行有著非常重要的影響。目前,接地方式主要有四種:中性點直接接地和中性點不接地、中性點經消弧線圈接地、中性點經電阻接地。在這四種接地方式中,中性點直接接地方式是屬于大電流接地方式,而其他三種接地系統,我們統稱為小電流接地系統。

對于小電流接地系統,我們知道其常用于6~35kV電壓等級的電網系統中。伴隨著城市化速度的加快,10kV配電系統發生了巨大的改變,傳統的架空線路農鄉配電網正逐步被電纜為主的城市配電網所取代。在配電系統中,供電系統的可靠性在一定程度上由中性點接地質量所決定。本文主要基于河源地區的實際情況,分析河源10kV電壓等級電網幾種中性點接地方式的優缺點,并進行了比較。

1河源地區10kV配網系統使用中性點接地方式現狀概述

如圖1所示,目前河源地區10kV配網所使用的各類系統中,按照粗略統計結果不接地系統占比約29%,經消弧線圈接地系統占比約48%,經小電阻接地系統占比約7%,經消弧線圈并小電阻接地系統占比約16%。

圖1 河源地區10kV配網系統使用的中性點接地方式分布

2中性點不接地方式

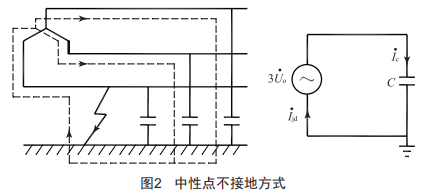

中性點不接地是小電流接地系統中最早的接地方式,如圖2所示。

它的結構非常簡單,不需要任何附件,因而其成本相對較低,十分適用于農鄉架空線路10kV樹形供電網絡。它的優勢在于,當該系統出現單相接地時,大部分三相電氣設備都能正常運行,允許2h內臨時運轉,可靠性高。但是存在以下問題:

(1)當單相接地時,另外兩條非故障相的對地電壓上升到線電壓,是正常相線的V3倍,對于正常相線路而言,意味著絕緣要求提高,進一步提高了絕緣制作成本。

(2)當電力系統電容電流增大時,故障接地電弧無法自動熄滅,導致故障范圍擴大。

(3)在運轉過程中,經過故障點的電流只是電網對地的容量電流,并且電流值很小。所以為了精確、迅速地判別故障部位進行故障檢修,需要安裝絕緣監測裝置,以防范安全事故。

3中性點經消弧線圈接地方式

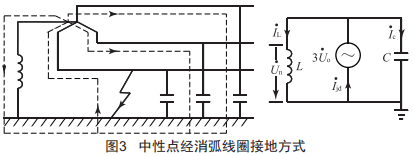

在小電流接地系統中,當3~10kV架空線路單相接地故障容性電流超過10A,或3~10kV電纜線路單相接地故障容性電流超過30A時,應在中性點與接地極之間設置消弧線圈,即通常所說的諧振接地,如圖3所示。與中性點不接地系統相比,諧振接地在某些方面具有無可比擬的優勢,但其運行要求更為嚴格。當系統發生單相接地時,通過消弧線圈來避免諧振過電壓。消弧線圈接地方式特別適用于架空線路電容電流Ic>10A、瞬時性的單相接地。在電力系統中性點經消弧線圈單相接地系統發生故障時,消弧線圈的電流將轉換為感應電流,可有效抑制電弧再燃的可能性,減少電弧再燃的發生,降低高幅值電弧接地過電壓出現的可能性。

由于消弧線圈的補償功能,接地故障點的剩余電流減小,消弧線圈處于過補償狀態,即接地線的零序電流方向與其他線路的零序電流方向相同,提高了正確選擇故障線路的難度。

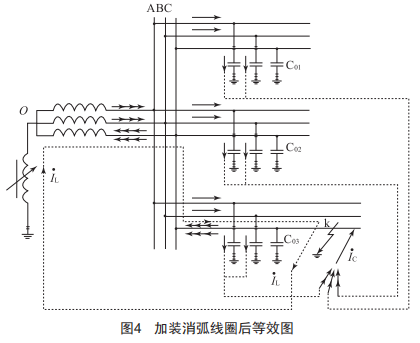

圖4為加裝消弧線圈后零序電流等效圖。

4中性點經小電阻接地方式

隨著城鎮電網的發展及電纜出線的劇增,電力系統對地電容電流急劇增加,線路發生單相接地后流經故障點的容性電流增大很多,電弧不易熄滅。全國電網普遍采用的諧振接地方式,即在中性點裝設消弧線圈的方式,已經難以滿足當前客戶對設備和人身安全性越來越高的要求。

為了解決上述問題,國網最新《配網技術導則》提出了"小電流接地系統永久性單相接地故障選線選段、就近快速隔離的新要求",參考國際先進經驗,改變長期以來單相接地故障下持續運行2h的傳統運行方式,提高設備及人身安全性和供電可靠性。南網2016年《小電流接地系統中性點接地方式調研分析報告》要求:選用消弧線圈接地或不接地方式時,應配置小電流接地選線裝置,選線裝置應延時(3~10s)投入跳閘,并考慮上下級小電流選線裝置之間的跳閘時間配合。

從圖5可以看出,若10kV青州線發生線路單相接地,零序電流達到零序過流Ⅱ段定值20A并持續0.3s則會向保護發告警信號:但若零序電流持續增大,當達到零序過流段I定值60A并持續0.3s時,則直接跳開10kV青州線716開關,從而切除故障線路。從站內看,切除故障線路后,阻止了故障進一步擴大,影響站內其他設備:從站外看,切除故障線路后,能有效防范線路單相接地造成的社會人員人身觸電風險和危害。

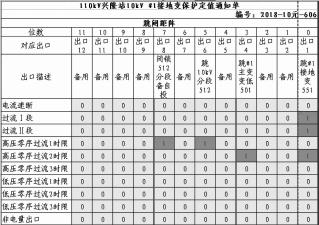

以圖6為例,當10kVI段母線上的線路斷路器在單相接地故障后拒絕動作或時限過長時,10kV#1接地變高壓側的零序過流1時限跳10kV分段512,同時閉鎖10kV分段512備自投。緊接著10kV#1接地變高壓側的零序過流2時限同時跳開#1主變低壓501開關及10kV#1接地變551開關。這樣整定實現了當線路斷路器出現拒動的情況時,能由保護經過時限在最短時間自身識別隔離故障點,保證變低開關設備、無故障段母線的設備安全以及人身安全。

從此可以看出,與消弧線圈接地方式相比,中性點經小電阻接地方式的缺點主要有:

(1)當發生單相接地故障時,不管是永久故障,還是瞬時故障跳閘,線路跳閘次數增加,影響用戶的正常供電。接地故障越頻繁,供電可靠性越低。

圖5 35kV合水站10kV青州線716保護定值單

圖6 110kV興隆站10kV#1接地變保護定值單

(2)當出現線路單相接地故障時,如果線路零序保護不能動作,則會越級分段及主變變低開關,擴大停電范圍。

5中性點經消弧線圈并電阻接地

正常情況下,接地控制裝置運行在接地補償線圈自動調諧狀態:瞬時故障情況下,接地補償線圈快速對故障進行補償,避免發展為永久故障:永久故障時,投入接地電阻快速切除故障,確保設備與人身安全。

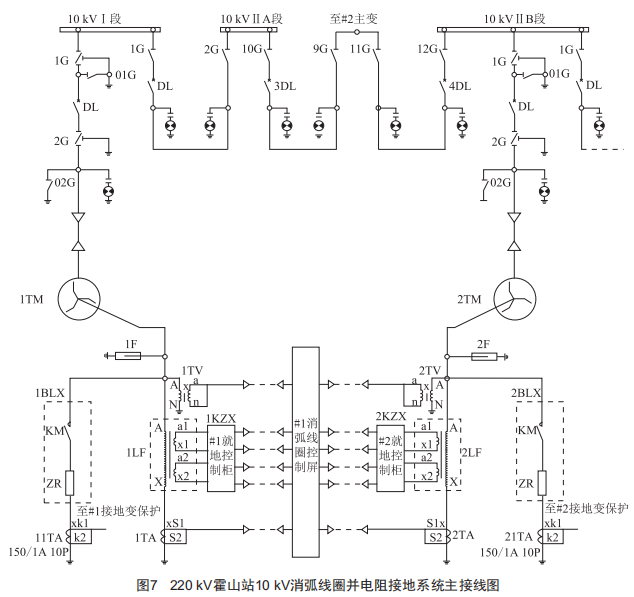

圖7虛框連接部分為并聯電阻選線,即在消弧線圈旁通過開關并聯一個電阻ZR,正常運行時電阻ZR不投入運行,消弧線圈投入運行,電阻控制開關KM在斷開狀態。系統發生線路單相接地故障時,若是瞬時接地,消弧線圈零延時對故障點電容電流進行補償,使故障接地自動消除。若為永久性接地故障,電阻ZR延時1s投入,在接地點產生一個阻性分量電流,使得故障線路與非故障線路上的零序電流出現明顯的差異,裝置根據計算值就能準確識別出故障線路,達到正確選線的目的。

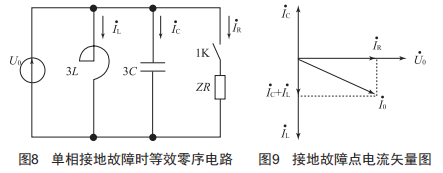

圖8中,U0是接地點的零序電壓,C是電網對地電容。當系統發生單相接地永久性故障時,延時1s后,控制開關1K閉合投入電阻ZR。此時,接地點將產生一個阻性分量電流,使得故障線路與非故障線路上的零序電流出現明顯的差異。故障點電流矢量如圖9所示。

從矢量圖可以得出:

從上面對比可以得出:發生單相接地永久性故障時,采用了并聯電阻的消弧線圈接地系統流過穿心CT的零序電流比沒采用電阻的要大很多,突出了故障線路與其他線路的區別。由于電阻只是在有永久性接地故障時投入,所以相比傳統的選線方式具備以下優點:

(1)發生瞬時接地故障時,消弧線圈能夠補償系統電容電流,保證電弧的快速熄滅:發生永久性接地故障時,并聯的電阻又能使系統快速隔離故障。

(2)故障線路的零序電流變化較大,非故障線路變化小,選線正確率較高。

中性點經消弧線圈接地在發生永久性故障時準確選線存在一定的困難,難以迅速準確地切除故障。而中性點通過小電阻接地不能區分瞬時接地故障和永久性接地故障,全部啟動跳閘,增加了線路跳閘次數,影響供電可靠性。采用電阻并聯消弧線圈可以綜合它們的優點,解決它們各自的問題,大大提高配網供電的安全性和可靠性。目前,消弧線圈并聯小電阻接地控制裝置已研制成功,并多次使用于實際電網中。

6分析與對比

隨著城市發展,電網架構日趨完善和電纜化,中性點不接地方式的使用價值已經逐步下降,并且在實際使用中,其"短時運轉2h"的優點其實伴隨著對設備絕緣和人身安全的考驗,增加了運維人員的運維負擔,所以除非在發展較為落后、電網負荷相對較低的農鄉地區,相對發達的中心城區或負荷較重的地區應逐步對現有的中性點不接地方式進行改造。

中性點經消弧線圈接地方式,作為有效應對單相接地故障的形式,在城鎮配網依然使用架空線路的區段,其使用足以解決單相接地的容性故障電流對電網和設備的沖擊,配置消弧選線裝置,也能在一定程度上切除永久性故障,降低運維人員的任務負擔。但對于純電纜出線的線路,由于電容電流大,滅弧效果大為下降,故此種形式雖然目前還是河源地區配網主流中性點接地方式,但隨著城市日益發展,線路電纜化進度加快,此種形式也只能作為電網發展的過渡形式。

中性點經小電阻接地方式作為目前河源地區配網改造的重點,其阻尼特性很好地適應了純電纜出線出現單相接地故障時對選線精度的要求。當故障線路斷路器出現拒動時,接地變高壓側零序保護能夠經過時限斷開相應的母聯斷路器和變低斷路器,從而最大程度縮小故障范圍,盡快隔離故障設備,保證系統的可靠和穩定運行,隨著城市的發展,它應該逐漸成為10kV配網中性點接地的主要形式。

消弧線圈并電阻中性點接地方式適用范圍廣,既適用于以大電容電流、架空線/電纜混合線為主的城市配電網,又適用于以小電容電流、架空線為主的農鄉配電網。與中性點經消弧線圈接地和中性點經小電阻接地相比,其選擇性大大提高,能夠迅速并且精確地判斷永久性故障與瞬時性故障,降低線路跳閘次數,提高供電可靠性,降低電網設備損壞和頻繁停電造成的經濟損失。這種形式靈活度較高,但同時提高了設備成本,且配合形式相對復雜,在變電站10kV配網線路電纜化改造過程中,對于一個變電站的10kV出線既有架空線路又存在電纜線路的情況,這是一種適用的中性點接地方式。

7結語

綜上所述,針對河源地區現狀,在逐步進行電纜化改造的配網線路,應同步進行中性點經小電阻接地方式的改造,保證供電的可靠穩定和設備的安全運轉,同時也減輕運維人員的運維負擔,降低人身安全風險。另外,結合城市的發展趨勢,對于仍以架空線路為主、仍采用中性點不接地方式的配網線路,應逐步通過消弧線圈向采用中性點接地方式轉變:在條件允許的情況下,中性點經消弧線圈并聯電阻接地,應一個接一個地過渡到過渡區。這也響應了國家提出的"以人為本"的呼吁,符合電網公司"精益化"的要求,同時也貫徹了河源供電局"安全第一、風險預控、知行合一、以人為本"的新安全生產方針。
