引言

傳統的局部放電檢測大多采用手動記錄方式將數據錄入系統,測試完畢將測試數據與被測設備逐一對應,耗費大量時間,工作效率低而且手工記錄數據存在誤差,累積的檢測數據可信度不高,數據既不能進行歷史跟蹤,也不能對設備數據進行多維度的數據比較,更不便于檢測數據的統一管理。

本項目通過物聯網RFID標簽設計,基于傳統信息承載體,讓所有能夠被獨立尋址的普通物理設備實現互聯互通的網絡環境,實現物體與物體之間的環境以及狀態信息實時的共享以及智能化的收集、傳遞、處理、執行,使變電站內高壓開關柜和GIS得到長期穩定監測,形成動態局放監測數據,可以在提升變電站智能化水平的同時,有效鞏固無人值班變電站的優質、精細化管理水平和全壽命周期化管理。

1RFID芯片技術及應用

1.1基于RFID的應用實現

RFID標簽使用芯片并使用膠質外殼整體塑封,適用于現場環境,經久耐用;另外RFID具有一定的數據加密技術,可防止非法讀取標簽內信息。結合RFID電子標簽及物聯網技術,實現測試任務安排及設備臺賬管理等相關結合,有效提高檢測效率,保證數據的完整正確性。

1.2RFID電子標簽的設計與制作

一般的RFID電子標簽由耦合線圈及芯片組成,使用該種RFID標簽粘貼在開關柜的時候,由于高壓設備的表面均為金屬,對RFID的信息讀取會產生干擾,設備的信息不能正常讀取。在本應用中,需要采用專門用于金屬外殼上的抗金屬RFID電子標簽,該種電子標簽內嵌鐵氧體屏蔽材料,可以防止開關柜鐵質外殼對于射頻信號的發射和接收產生干擾。

1.3基于RFID的測試技術實現

基于RFID掃描和多局放測試技術的手持式測試設備,集暫態地電壓、超聲波、特高頻和高頻電流等局部放電檢測技術手段于一身,具有集成化、小型化特點,可使運維人員快速獲取設備多維運行狀態信息。

儀器應包括傳感器、信號調理、數據采集、嵌入式處理、人機交互、存儲模塊及設備臺賬識別與管理等部分組成,檢測信號覆蓋地電波、非接觸式超聲波、接觸式超聲波、超高頻及高頻電流等檢測方法。該檢測儀還應包括FID讀寫模塊,其內置于檢測儀而通過非接觸方式感應并讀取RFID電子標簽的信息,待檢測高壓設備安裝有與RFID讀寫模塊相互配合的RFID電子標簽(該RFID電子標簽寫入設備的相關信息),通過上述結構可實現檢測儀讀取獲得高壓電力設備的相關信息。

1.4基于RFID的物聯網技術

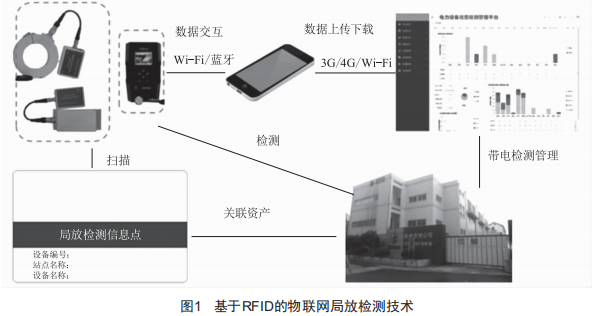

基于RFID讀寫的設備臺賬自動識別模塊,通過與安裝于電力設備外殼上的RFID臺賬存儲標簽進行配合,實現電力設備臺賬自動識別,并可將檢測數據與設備臺賬進行自動關聯;移動智能巡檢APP與電力設備狀態監測管理系統及局放檢測設備配套使用,實現標準化測試流程、不同檢測儀器數據接入、專家服務實時交互等功能。基于RFID的物聯網局放檢測技術(圖1)可實現的功能如下:

(1)電子身份證功能。記錄設備的相關信息,包括設備名稱、設備編號、安裝日期等,構建設備臉譜庫,在檢測設備識別設備后,自動提供測點提示、檢測技術要點等作業指導內容,實現檢測設備的現場技術支持功能,降低現場檢測人員技術門檻。

(2)RFID檢測功能。手持檢測設備掃描到卡后,自動獲取設備信息,并與檢測結果綁定成帶有設備信息的檢測數據,手持檢測設備與智能巡檢APP連接,通過APP獲取局放檢測儀中的測試數據,并上傳至數據綜合管理云服務器,以實現高壓開關柜和GIS的智能化識別、檢測數據管理、測試報告自動下載。

(3)集成現場云診斷和分析判斷功能,手持檢測設備在檢測過程中可讀取歷史檢測數據(包括時間、檢測相關參數設置值、測點等內容),配合歷史數據和現場智能傳感器檢測數據,實現現場歷史數據縱向比較分析和結果初判。

(4)高壓開關柜和GIS身份信息、物理信息、狀態信息、測點信息等的精確管理,規范化、標準化現場設備帶電檢測作業方法,提高局放測試數據的真實性、一致性和可比性。

2RFlD應用在未來帶電檢測工作中的效果

(1)提高了局部放電測試的規范性和準確性。

一方面體現在物聯網減少了人為因素干擾,從源頭上提高了數據的真實性、完整性和可用性:另一方面體現在數據管理的創新,通過數據管理系統的建立可以橫向、縱向多個維度地分析和利用數據,使得到的檢測數據信息利用價值明顯提高。

現在局放測試數據大多需要人工手動記錄,無法保證檢測數據的有效性,也無法對數據進行管理及分析。手持局放測試儀器配備有RFID標簽掃描功能,能夠通過被測高壓設備的RFID標簽,自動將設備信息(如管理班組、變電站名稱、設備名稱等)導入測試主機,并自動生成測試文件夾,所有測試數據自動保存到該文件夾下,手持檢測設備與智能巡檢APP連接,通過APP獲取局放檢測儀中的測試數據,并上傳至數據綜合管理云服務器,實現高壓開關柜和GIS的智能化識別、檢測數據管理、測試報告自動下載。

(2)降低了檢測人員檢測過程中的勞動強度。

兩降兩升:降低了人員勞動強度和維護時間,降低了維護成本和培訓費用:提高了設備檢測和診斷的準確性,提高了電網設備的全壽命利用效率。

(3)提供開關柜設備歷史數據記錄的存儲和綜合分析,為開關柜設備的狀態檢修提供了依據可有效推進高壓設備局放帶電檢測的實用化進程。

該項目完全面向生產一線,可有效解決設備安全管理和帶電檢測數據應用中存在的問題,在規范統一檢測報告范本的同時,也規范了現場設備帶電檢測作業的方法和標準,可從檢測、診斷、檢修、典型案例、培訓等方面形成閉環管理和推廣應用。

主要表現如下:

1)不需要在巡檢設備和電力設備上安裝任何設備,大大降低了系統的采購和維護成本:

2)有效地保證了巡檢人員巡檢質量,提高了設備和電力設備的安全可靠性,消除了安全隱患:

3)采用無線網絡和RFID技術,實現了無紙化數據采集,同時使設備管理部門能夠有效監督巡檢人員的工作情況,實現巡檢工作電子化、信息化、智能化,從而最大程度提高工作效率,保證電力設備的低故障率安全運行,推動電力設備企業的科技創一流工作。

3實際應用

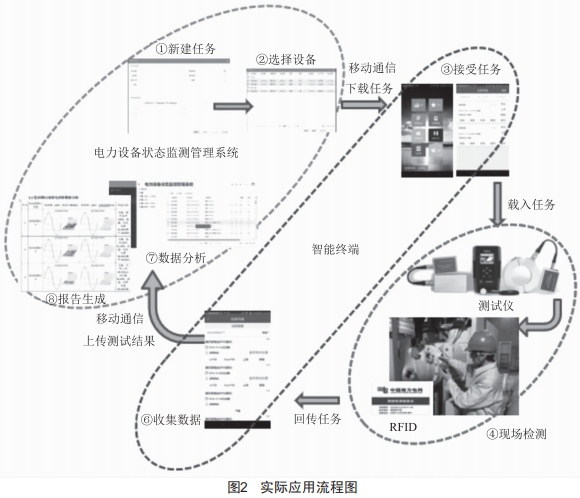

在實際應用中,測試人員接收任務后通過智能巡檢APP將測試信息下發手持式局放檢測儀,使用手持式局放儀在現場掃描RFID卡片進行測試,測試完成后將手持設備與移動智能巡檢APP相連,通過APP獲取局放檢測儀中的測試數據,并上傳至數據綜合管理平臺。詳細流程如圖2所示。

平臺以多種圖譜形式展示局放信號,包括波形圖、頻譜圖和時頻分析等時域頻域圖譜,PRPS/PRPD等相位分布圖譜,暫態地電壓幅值記錄、超聲特征分析、特高頻數據分析等其他類型圖譜。全方位展示局放信號特征,為局放信號判斷提供參考。能顯示開關柜不停電檢測的暫態地電壓、超聲、特高頻測試數據,并可進行橫向比較、縱向比較、對比分析等。

4結語

RFID帶電檢測智能信息標簽創新應用將RFID電子標簽、手持式局部放電測試儀、智能巡檢APP和數據管理系統軟件銜接在一起,利用網絡傳輸,實現了高壓開關柜和GIS的智能化識別、檢測數據管理、無紙化測試、測試報告自動下載,體現了數據管理的智能化:建立規范化、標準化的現場設備帶電檢測作業流程,提高了局放測試數據的真實性、一致性和可比性,提高了測試人員工作效率。
