1研究背景

智能電表作為智能電網的智能終端,除具有傳統單一的電量計量功能之外,還具有雙向多種費率計量、報警等智能化功能。而傳統機械表啟動電流比智能電表大,且機械表往往會因為機械磨損容易發生計量失準。然而,目前社會普遍反映更換智能電表后用電量增加,對智能電表存在偏見,加之部分用戶存在不良用電習慣,無形中增加了使用電量,這些原因都讓不少用戶產生了"智能電表比普通電表走得快"的錯誤認知。

縱觀目前廣東江門電力行業的宣傳方式,是以線下活動和借助公司微信公眾號、微博等新媒體宣傳平臺為主。但傳統的線下活動以禮品獎勵活動為主要方式,并且以用電宣傳為主,活動積極性有余,針對性不足。特別是針對智能電表的宣傳,因電表儀器的復雜性等局限,智能電表的宣傳一直停留在簡單口述或者圖片科普的層面,難以簡單地讓用戶接受和明白。而新媒體平臺因為受眾群黏度低,推廣度還有待提高,特別是如電表等相對專業的知識更是增加了推廣難度。

就目前來說,線下活動是較容易推廣的方式。因此,以線下活動為前提,要在線下活動中加強智能電表宣傳時用戶的交互體驗,研發一種能直觀、簡單地驗證智能電表計量準確的裝置就顯得尤為必要。

2平臺設計及工作原理

2.1平臺外觀設計及視圖

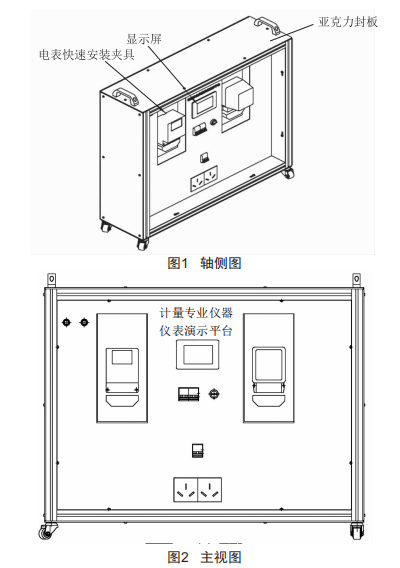

本平臺裝置由電表快速安裝夾具、PLC工控板、控制電路、型材機架和顯示部分構成。工作原理:通過一只已經過計量檢驗鑒定的標準電子式電能表與機械表進行計量對比。PLC工控板通過高精度光電頭同時分別錄入電子式電能表和機械式電能表的脈沖和圈數,然后將讀取結果顯示在屏幕上。此外,在底板上安裝有紅藍LED流水式燈帶,用作顯示電路中相線、零線走線和電流流向。具體設計如圖1和圖2所示。

主要電氣元器件作用說明:(1)觸摸屏。操作界面,顯示實時脈沖計數結果。(2)光電感應器。用于接收電能表脈沖信號或表盤圈數。(3)交流變送器。測量主電路中電流值。(4)PLC。接收交流變送器和光電感應器信號,并把結果輸出到觸摸屏上,同時執行觸摸屏輸入指令。

2.2平臺工作原理

計量專業儀器儀表演示平臺模擬現場用電客戶的低壓電能計量裝置使用情況,通過電子顯示屏上機械式電能表和電子式電能表的脈沖數目,推算出接入電器消耗的電量,實現電表更換后電量的對比。

參考公式:用電量=實際脈沖數(轉數)/脈沖數(轉數)。例如:電子式電能表常數為1200imp/kwh,機械式電能表常數為300r/kwh,則走相同電量電子顯示屏上左邊的數字應是右邊數字的4倍。

2.3功能設計及平臺特點

平臺結合傳播學相關知識,加強部分功能設計,流程如圖3所示。

平臺主要具有以下幾方面特點:

(1)可接觸。該平臺可以外接多種計量儀器,如現場校驗儀,同時可以作為現場電能表檢定的標準電能表。此外,平臺采用便攜式設計,安裝有移動輪子,方便帶到現場給用戶解答疑問。

(2)可視化。該平臺底板上安裝有紅藍LED流水式燈帶,用于顯示電路中相線、零線走線和電流流向,并且通過電器、電能表、模擬開關、光電頭和燈帶等的互動,演示電力負荷電能表精準計量功能,讓客戶更加一目了然[2]。

(3)可感知。該平臺采取中達優控觸摸屏PLC一體機4.3,現場可接入用戶常用的電器,比如電吹風、電風扇、燒水壺和冰箱等進行現場模擬,演示不同電器接入后所用的電量及機械表和智能電表的電量對比。

(4)可接受。平臺外觀采用亞克力封板,并嚴格按照實驗室標準模擬實驗環境,采取HD2010型單相多功能電能表接線裝置(掛表)和機械/電子表兩用校驗光電頭,安全性較高且易操作。用戶可自己選擇電表進行更換,并自己動手接入電器進行實驗驗證,可信性更高,也更易于接受。

(5)可擴散。計量專業儀器儀表的接觸性體現在用戶可以接觸的場景,演示平臺目前可應用于多種場景,分別是營業廳、運維現場及宣傳活動等。通過智能電表安裝操作、開關通斷、調節系統控制模式、家電接入調試、光電感應器測試,還有助于開展相關培訓,方便用戶了解和學習控制電路原理,以及電能表計量電費的原理、電能表校表原理等。

3結語

綜上所述,本次研制的計量專業儀器儀表演示平臺用清晰明了的方式做到解答用戶疑慮的同時,也為日后進一步普及智能電表知識及科學用電提供了新的模板形式,起到了參考示范的作用。

在不遠的未來,演示平臺還可接入智能化功能模塊,以滿足智能家居、智能小區/樓宇、電動汽車充放電和可再生能源接入等需求,通過不斷擴展模擬演示平臺的功能及內容,提高平臺的前瞻性、多樣性和普及性。
