引言

傳統的攝影測量技術周期長、成本高,無人機航空攝影測量的發展有效補充了傳統航空攝影測量的空白,具有廣闊的應用前景。無人機航空攝影測量技術具有實用性強、運輸便利、能夠快速到達指定測區、更新陳舊地理資料等諸多優點,無人機航空攝影作為一種新的測繪手段已經不斷運用在外業工作中。本文通過無人機航空攝影測量獲取影像數據,對獲取的影像數據資料通過計算機軟件進行處理,重點突出無人機獲取航空影像手段在測繪生產中的優勢,結果表明無人機航空攝影測量生成的數字正射影像成圖精度可滿足精度要求。

1數據來源

本次試驗以拓普康天狼星PRO無人機作為航空攝影測量的平臺,高分辨率航空影像獲取的時間為2015年3月24日,飛行區域?yàn)榧质∧车貐^(qū)。本次無人機航攝飛行設置7條航線,其中6條航線在研究區范圍內,無人機飛行速度為80km/h,拍攝約81張航攝相片,分辨率為4592×3448,飛行高度約為187m,飛行時間約為25min。本次試驗高分辨率航空影像以及外業樣地GPS坐標位置點全部轉換到統一的坐標系下,采用西安80坐標系。無人機在作業時嚴格按照技術設計要求進行航攝飛行。外業調查時間為2015年3月15日一20日,利用GPS、全站儀測定點位的平面位置和高程,測定完畢后記錄全站儀讀取的數據,為內業數據處理做充足準備。

2外業工作流程

無人機航空攝影所獲得的數字正射影像圖(DOM)和傳統的地圖相比,具有信息量豐富、直觀、清晰度高等優點:無人機航空攝影生產周期短,實時性好。目前,航空攝影主要用于城市規劃、國情和資源普查、地級管理等。因此,為充分了解無人機航空攝影獲取DOM的全部過程,有效掌握其核心技術與內容,提高工作效率,本文將利用無人機航空攝影測量獲取影像數據,將得到的影像數據資料通過計算機軟件進行處理,進一步研究無人機在DOM生產中的應用。

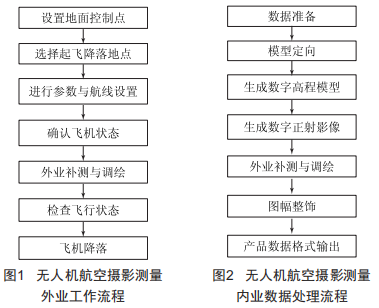

目前,無人機航空攝影測量基本上使用的都是基于GPS輔助空中三角測量的方案,外業工作流程如圖1所示。

3內業數據處理

本次無人機航空攝影測量?jī)?nèi)業處理使用的軟件是拓普康公司設計并研發的MAVinciDeSktop系統,可以得到快速可視化的數據成果,能夠?qū)崟r(shí)計算等高線、坡度和坡向,成果直接導出到CAD中。無人機航空攝影測量?jī)?nèi)業數據處理的主要工作流程包括數據準備、模型定向與生成核線影像、影像匹配與匹配后的編輯、建立DEM及制作正射影像以及圖幅整飾與產品數據格式輸出等。無人機航空攝影測量?jī)?nèi)業數據處理工作流程如圖2所示。

天狼星PRO無人機在飛行過程中,采集相片的同時進行RTK測量,每張相片的位置信息都具有RTK固定解的精度。數據處理過程中將原始相片信息與地面實測數據進行整合,通過整合精密測量和高精度定位技術,使得天狼星PRO無人機在空中即可完成傳統的地面控制。相機的位置與圖像重疊如圖3所示。

圖3相機的位置與圖像重疊

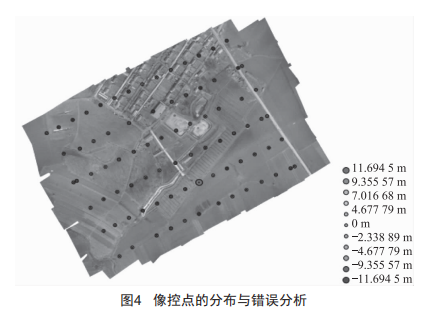

像控點的分布與錯誤分析如圖4所示,橢圓的顏色代表Z誤差的大小,橢圓的形狀代表X、y誤差的大小,估計相機位置由黑色圓點標記。

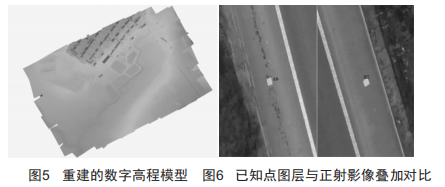

圖5為重建的數字高程模型(DEM),圖6為已知點圖層與正射影像疊加對比。

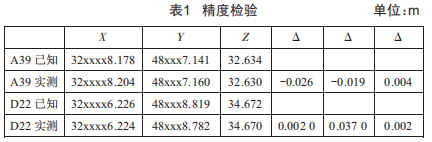

通過表l精度檢驗,天狼星PRO無人機航空攝影測量獲得的數據完全滿足精度要求,X、y、Z各方向的精度可達到5cm以?xún)?nèi),滿足用戶對于大比例尺測圖的精度需求。

4結語

本文構建了以天狼星SIRIUSPRO無人機為平臺的航空攝影測量系統,利用得到的數據成果,對DOM進行合理分析,在相片上進行解譯和量測,處理后的影像精度結果偏差在5cm以?xún)?nèi),完全能夠滿足精度要求。
