引言

汽輪機的異常振動是常見事故之一,大量事故表明,汽輪發電機組的大部分事故,尤其是比較嚴重的設備損壞事故,都在一定程度上表現出某種異?；騽×业恼駝?dòng),但值班員往往沒有給予足夠的重視,致使事故無限放大。當汽輪機組發生異常振動時,一定要全面分析個中原委,消弭事故于萌芽階段,因此對機組軸承振動的分析技改十分必要。

1機組概況

本廠采用哈爾濱汽輪機廠有限責任公司和東芝聯合設計制造的超超臨界參數、一次中間再熱、凝汽式、單軸、四缸四排汽、雙背壓、八級回?zé)岢槠狡啓C(jī)。如圖1所示,汽輪機本體通流部分由四部分組成:1個單流高壓缸、1個雙流中壓缸和2個雙流低壓缸(A/B)。4個缸均為雙層缸(內缸和外缸),水平中分面結構。汽輪機主軸分為4段,以剛性聯軸器一一相連,形成整體的通流轉子。

汽輪發電機組共有10個支持軸承和一個推力軸承。其中#1~#4軸承均為雙向可傾式自位軸承,其他除推力軸承外均為橢圓軸承。推力軸承為金絲巴里型,由上下兩半組成,工作面和非工作面各有八個推力瓦塊,瓦塊表面是巴氏合金。汽輪機軸系由高壓轉子、中壓轉子、低壓轉子A、低壓轉子B及發電機轉子組成,各轉子之間均采用剛性靠背輪連接,轉子均采用雙軸承支撐結構。

本機組有兩個雙流低壓缸,結構相同。為減少溫度梯度設計成雙層缸,減少了整個缸的絕對膨脹量。每個低壓汽缸由外缸、1號內缸和2號內缸組成,低壓外缸和兩個低壓內缸全部由鋼板焊接而成。低壓外缸的上、下半各由三部分組成:低壓調端部分、低壓電端部分和中部。各部分之間通過垂直法蘭面由螺栓做永久性連接而形成一個整體,可以整體起吊。內缸由4個支撐墊塊支撐固定,防止內缸沿軸向和橫向移動。

2汽輪機低壓缸軸向振動大原因分析

2.1低壓缸剛性不足

哈汽公司與東芝公司分別對低壓外缸的變形量進行了有限元分析,根據有限元分析結果可知,低壓外缸在高真空狀態下會發生整體變形,此變形量發生在汽缸中部。

#1機組檢修期間,對汽輪機本體進行解體檢查,發現汽缸中分面法蘭及撐腳處均在中間部位向缸內變形0.24~0.279mm,內缸支撐平臺向下變形引起內缸下降0.297mm左右,低壓外缸整體變形量比較大。

通過分析,低壓外缸變形量大的部位與理論研究的薄弱點相一致,分別為低壓外缸重量的主要支撐點、低壓外缸真空吸力的主要受力點、低壓外缸軸承載荷的承受點。這些位置由于承受的載荷較其他位置大得多,設計上若無特殊結構進行補強,變形量將遠大于其他位置,從而影響低壓外缸的剛度。

2.2真空變化

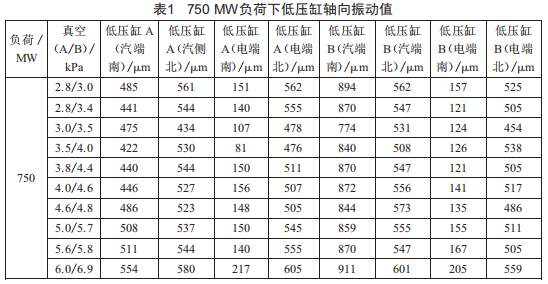

穩定負荷下,通過調整#1機真空泵出力改變凝汽器真空,并記錄各種真空狀態下低壓缸軸向振動值。表1所示為750Mw負荷下巡檢就地實測低壓缸軸向振動最大值,測振儀選取檔位為振幅μm,測振點為低壓缸缸體凸尖處。

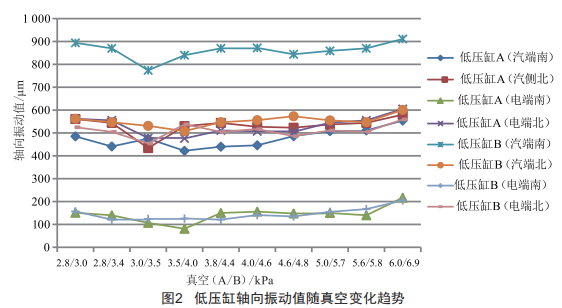

如圖2所示,低壓缸軸向振動值隨真空變化而變化,并可發現以下規律:

(1)真空過高時各軸向振動值上升,可能是過高的真空引起汽輪機低壓缸部分形變,進而造成汽缸的徑向變化,導致機組振動增大:

(2)真空變差后各軸向振動值上升,應為汽輪機真空度降低,使凝汽器中凝結水溫上升,可能造成汽輪機低壓缸軸承部分膨脹,將大軸抬起,汽輪機大軸失去對中性,造成機組振動。

#1機組在真空過好或過差時都會對低壓缸振動造成惡劣影響,雖然究其原因與低壓缸剛性差、形變量大有關,但真空變化與低壓缸振動還是有一定聯系的,因此選擇一個合適的真空與控制低壓缸的振動值息息相關。

3針對低壓缸振動大的解決措施

3.1采用適當增加輔助支撐的方法對低壓缸進行加固

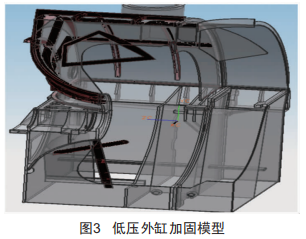

經過多次分析,在#1機組大修期間對該低壓外缸上半進行了適當改進,低壓外缸端部上半外表面增加若干加強筋,呈扇形分布,低壓外缸端部上半內壁增加撐管和撐板,低壓外缸端部下半增加兩個撐管。最終加固方案三維模型如圖3所示,圖中黑色部分即為加強部分。

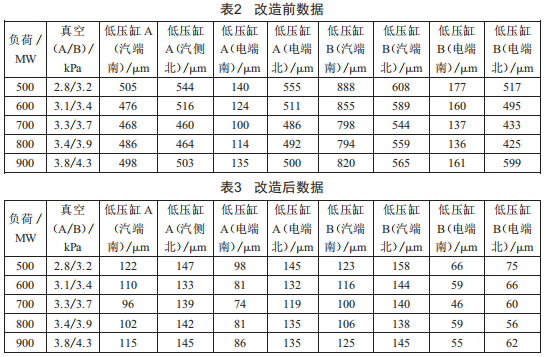

經過低壓缸改造,在機組啟動后記錄下各負荷段軸向振動數據,并與改造前數據進行對比分析,如表2和表3所示。

可以看出,改造后低壓缸軸向振動明顯減小了。

3.2通過調整真空泵出力,選擇合適真空值,避過高振動區域

觀察改造后各負荷段軸向振動發現,機組負荷在500Mw時,低壓缸B(汽端北)軸向振動值達到158um,超出既定目標值。通過調整凝汽器真空,嘗試將軸向振動降低到目標值以下。

機組負荷500Mw時,調整真空泵進口電動門開度進行節流,降低凝汽器A/B側真空到3.1/3.4kPa,觀察機組振動變化,記錄數據。

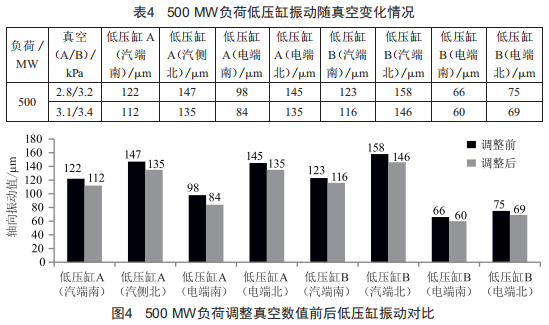

如表4和圖4所示,調整后發現低壓缸B(汽端北)軸向振動值降至150um以下,說明通過凝汽器真空調整,可以有效減小低壓缸軸向振動。

4結語

汽輪機是火電廠中極其重要的設備之一,對火電廠的正常運行有著十分重要的影響。機組正常運行時常會出現低壓缸軸向振動大的問題,為降低振動,除本體設計加強剛性外,還需對真空進行精細調節,盡可能減小汽輪機本體振動,延長汽輪機壽命,提高機組的可靠性,減少對電網穩定的影響。
