引言

在火力發電廠燃料系統、脫硫脫硝系統及灰水化學水處理等生產車間,需要低壓電機驅動的設備數量眾多。當電機控制箱安裝在設備就地,并需要對其進行集控遠控操作時,由于控制電纜設計或使用不合理、安裝位置不合理,經常出現控制電機的接觸器線圈受到控制電纜中的電氣干擾而不能正確動作的問題。本文將從三個方面對該問題進行分析。

1常見的接觸器控制回路

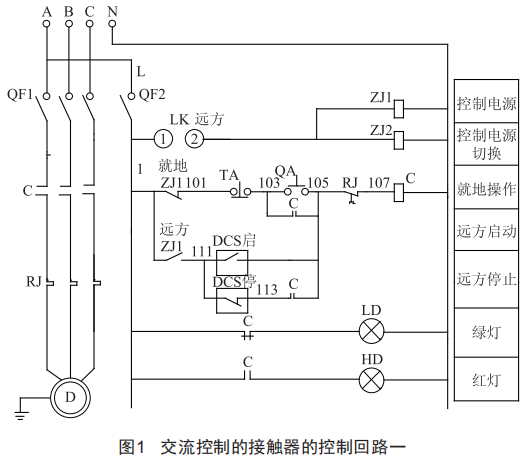

接觸器控制回路從控制電源類型上可分為交流控制的接觸器和直流控制的接觸器,其控制電源電壓多為220V控制電壓。由于直流控制的接觸器使用場合多為MCC配電室,很少用于設備就地控制箱,而且直流控制回路不易產生干擾,也不容易受到電氣干擾的影響,本文就不再贅述。交流控制的接觸器經典接線如圖1所示。

該接觸器控制回路控制電源取自就地動力電源A相,控制電壓為交流220V,遠程啟停接點并聯,遠程停接點使用常閉,交流接觸器C遠程分閘回路是通過與接觸器輔助觸點串聯的遠程操作繼電器常閉點分開來實現解除接觸器C的自保持,從而分開接觸器的原理。

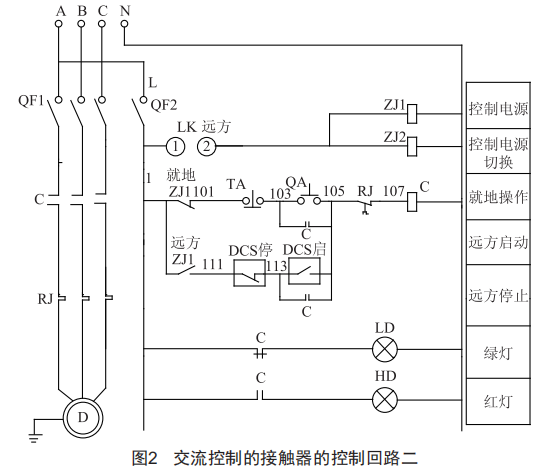

遠程分閘還有如圖2所示,遠程啟停接點串聯,遠程停接點使用常閉,交流接觸器C遠程分閘回路是通過遠程操作繼電器常閉點分開來實現解除接觸器C的自保持,從而分開接觸器的原理。

2導致接觸器誤動作或不返回的幾種常見原因

以上兩個接觸器控制回路常見于就地控制箱原理接線回路。當遠程分閘功能出現分閘失敗時,在排除遠方分閘繼電器不動作的前提下,可以用萬用表交流電壓檔對地測量分閘指令用電纜芯線對地電壓,經常會發現對地電壓超過100V,在排除電纜芯絕緣不良的情況后,可判斷為電纜受到干擾,干擾電壓對接觸器C的線圈提供一定的保持電流,導致接觸器C不易返回,從而發生分閘失敗故障。導致接觸器C受到干擾的原因往往有以下幾種:

(1)控制電纜過長,在敷設電纜的過程中沒有將控制電纜和動力電纜分層敷設,或者在控制電纜的行進路徑中存在大功率動力設備。某電廠在機組投運過程中曾經發生過一個案例:發電機勵磁調節器逆變停機控制電纜由集控室至勵磁間就地長約250m,逆變停機令經220V操作中間繼電器開入進控制系統。在每次啟機過程中只要啟動電動給水泵,逆變停機令就發至勵磁調節器導致停機。經現場排查,發現控制電纜與電動給水泵一次電纜在同一電纜層內,控制電纜受一次電纜干擾,導致逆變停機繼電器誤動作。

(2)控制電纜交直流混用,或強弱電混用,控制電纜屏蔽層接地不符合反措要求。根據《二十五項重點反事故措施》的要求,控制電纜應使用屏蔽電纜,電纜屏蔽層應在電纜兩端可靠接地。在實際接線和應用過程中常有控制電纜之間或電纜芯線之間相互干擾導致接觸器誤動作或不返回情況的出現。在某電廠脫硝系統星型泄灰機控制內就出現了類似問題,該控制箱內并聯運行六只接觸器,控制六臺電機遠程啟停。在運行過程中常出現其中一臺泄灰機不能遠方停止的故障。經現場檢查,發現不能停止的這個接觸器控制回路在其他泄灰機運行時干擾電壓接近100V。當其他泄灰機停運時,干擾電壓下降至30V左右。進一步檢查發現,上述六臺接觸器控制回路只是用了兩根14芯電纜,三臺設備使用一根控制電纜,電纜芯線之間存在干擾。

(3)接觸器或繼電器動作功率小,易受到干擾。接觸器和繼電器可以通過加電壓使其動作,利用串聯的電流表讀取動作時流過線圈的電流測算動作功率,當動作功率較小時,接觸器易受到干擾電壓的影響造成誤動作或不返回的情況。針對這一現象,提高動作功率可有效解決現場接觸器受干擾的問題。

3遠程控制的交流接觸器抗干擾措施

(1)在設計遠程操作的接觸器控制回路時,在有條件的情況下盡量使用直流控制回路和直流接觸器,減少交流接觸器使用場合,可有效減少交流接觸器受到電氣干擾的機會。在沒有直流控制電源的情況下,也可以在就地控制箱內加裝整流電源,通過整流的方式在就地將交流控制變成直流控制回路來減少干擾情況的存在:也可通過在就地使用控制變壓器的方式來隔離干擾電壓、電流的串入,從而減少對交流接觸器的干擾。

(2)在敷設控制電纜的過程中應避免出現控制電纜與電力電纜平行排列的情況,控制電纜與電力電纜應拉開足夠距離,分層排布?？刂齐娎|應單獨使用一根電纜,盡量減少共用電纜的情況出現。在不能避開電力電纜和高壓電機的地方,盡量使用金屬電纜穿管來減少干擾的發生。

(3)確保控制電纜的屏蔽完好、接地良好。金屬屏蔽是減弱和防止電氣干擾的重要措施,因此在干擾發生后應排查控制電纜是否使用了帶屏蔽網的電纜,電纜屏蔽兩端是否可靠接地等。

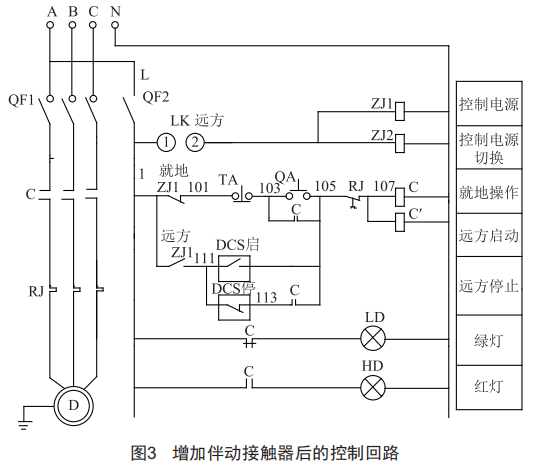

(4)增加接觸器動作功率,必要時增加伴動接觸器來消除干擾對接觸器操作的影響,伴動接觸器可選用與受干擾的接觸器同型號或動作功率較大的接觸器。伴動接觸器線圈電壓等級應與受到干擾的接觸器線圈一致,并通過并聯的方式接入,在不改變?cè)佑|器功能的情況下可有效解決遠程控制接觸器受干擾的問題。如圖3所示,接觸器C線圈兩端并聯伴動接觸器C',其他回路不變,可有效提高接觸器C線圈的動作功率,避免接觸器C受干擾電壓影響不返回的情況出現。

4結語

綜上所述,遠程控制的接觸器在實際運行過程中會出現各種各樣的由干擾引起的缺陷故障,筆者結合多年來現場工作實際列舉了幾種常見的故障現象和處理方法,希望能夠起到拋磚引玉的作用。
