引言

神華國能寧夏煤電有限公司(簡稱"鴛鴦湖電廠")于2009年投產2×660Mw超臨界機組,在鍋爐高溫區域:(1)風煙系統的二次小風門采用一體化YTC定位器,定位器安裝在二次小風門軸上,分布在鍋爐本體四角,位置懸空,日常維護困難,鍋爐本體周圍環境溫度較高:(2)吹灰系統的吹灰調門為ABB智能定位器,設備安裝在溫度較高的吹灰減壓站。這種常規一體式定位器存在高溫老化,反饋指令不一致或拒動等故障頻發的缺陷,嚴重影響了機組燃燒的經濟性和安全性。因此,降低故障的發生率對于保障機組的安全、穩定、經濟運行有著重要的意義。

1常規一體式定位器在高溫區域應用存在的問題

鴛鴦湖電廠位于寧夏靈武市寧東鎮,由于地理、環境等因素,電廠鍋爐采用全封閉安裝,防止因受凍造成設備誤動和爐膛內熱量流失。鍋爐房?jī)?nèi)室溫常年達到35℃以上,鍋爐本體周圍環境溫度更高。由于定位器和執行機構為一體,長期處在高溫環境下,定位器電子元器件易老化,從而易使電路板損壞。智能定位器為一體化集成電子產品,發生故障時只能進行整體更換,不但增加了工作量,而且還提高了安全風險等級。

2常規一體式定位器的改造

針對存在的問題,鴛鴦湖電廠對二次風門、吹灰調門氣動控制裝置采用定位器分體式安裝的方式,將定位器柜安裝在溫度較低的地方,以減少現場高溫對定位器的影響,完美解決了由于高溫使得定位器元器件損壞的問題。該裝置是以標準的壓縮空氣為動力源,控制器接收主控室DCs4~20mA指令信號,對機械開度進行精確控制。

2.1設備布置

采用ABB定位器為主控制設備,定位器控制部分與行程檢測部分分體安裝,執行機構由耐高溫原裝進口氣缸及連接輔件組成,定位器等控制元件集中放置在控制柜中,針對二次風門每個角設置一個控制柜,每4臺執行機構控制設備集中在一個控制箱內。由于吹灰調門所處環境溫度高于二次風門環境溫度,所以不但要將定位器部分與執行機構分體安裝,還要把控制柜安裝在周圍環境溫度較低的地方,定位器固定在控制柜中,以有效降低控制柜周圍環境溫度,減少定位器控制部分的損壞。

2.2控制原理

(1)控制裝置包括現場執行機構和就地控制柜兩個部分,就地控制柜中的智能定位器直接接收DCs給出的4~20mA信號對執行機構進行連續控制,同時定位器內置的位置反饋模塊將現場執行機構的實際位置反饋給DCs。氣動控制裝置能夠?qū)崿F(xiàn)一對一獨立控制(圖1)。

(2)現場執行機構采用智能分體式二次風門氣動執行機構替代原有的一體式氣動執行機構。現場分體式執行機構由氣缸及位置檢測器組成(圖2),定位器采用原裝進口產品,現場位置檢測器為智能檢測器并裝有閥門智能控制系統V1.0,提高了閥門的穩定性以及運行效率和壽命。為了防止氣缸長期動作所導致的接口處漏氣現象,氣缸接口處采用優質的金屬軟管連接。

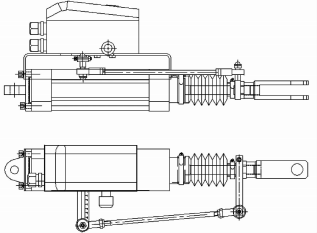

圖2現場執行機構

2.3技術說明

二次風門、吹灰調門氣動控制裝置包括現場執行機構和就地控制柜兩個部分,控制柜中安裝三合一精密過濾器、調壓閥及智能定位器等,定位器采取分體安裝方式,此種安裝方式能夠有效避免現場高溫惡劣環境對控制元件的損害,在現場執行機構(氣缸)上安裝位置檢測裝置。圖3為二次風門控制柜內布置圖,吹灰調門控制柜內布置圖同理。

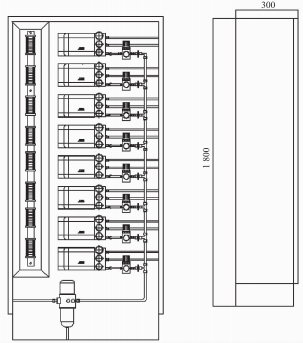

圖3二次風門控制柜內布置圖

3改造為分體式定位器后的效果

鴛鴦湖電廠對096臺二次小風門、2臺吹灰調門進行分體式改造后,投入運行一年多,至今未發生由于高溫影響分體式定位器引起的閥門無法操作的現象,大大降低了控制裝置中電子元器件損壞率,減少了日常維護工作量,并節約了成本,同時降低了在高溫、高空區域內維護的安全風險,機組運行更節能和穩定。

4結語

由這次對二次風門、吹灰調門改造的效果來看,分體式定位器在電力生產中發揮了重要作用,具有普遍應用及推廣的價值,該項技術的應用實現了高溫環境下定位器的長期穩定工作。
