1雷擊故障復電工作現狀

1.1雷擊故障復電工作的重要性

隨著我國經濟的快速發展及生活水平的提高,人們對電力的需求越來越大。配網是電網傳輸分配電能的最后一個環節,直接為用戶服務,擔負著提高電網經濟效益、強化優質服務和滿足用戶需求的任務。配網故障復電時間直接影響著客戶的滿意度,是客戶、社會衡量供電企業管理水平和服務理念的重要標準,綜合反映了供電企業的應急管理水平。如何提高故障復電效率,切實保證快速?gòu)?fù)電是配網運行中非常重要的一項工作。

而在配網故障停電數據統計中(圖1),雷擊導致的故障占比最大,通過計算得出,雷擊原因?qū)е碌墓收险急纫呀?jīng)達到了51.9%,而小動物影響的故障原因占比為4.2%,其他自然災害占8.1%,用戶設備故障占9.8%,產品質量、設備老化占14.5%,

外力破壞占11.5%。

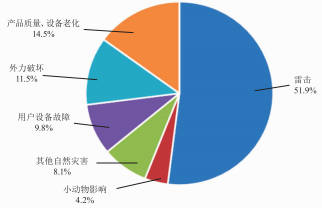

圖1配網故障停電數據統計

提高雷擊故障復電的效率,減少雷擊故障平均停電時間,對供電企業客戶平均停電時間指標爭創國際一流有很重要的意義。

1.2配電線路設備雷擊定位技術開發的必要性

雷擊故障復電工作是運維單位所執行的一項重要工作,直接影響著客戶的滿意度。目前為止,查找雷擊故障的手段仍然過于單一,人工線路查障作為主要手段,存在查障范圍廣、難度大、時間長、工作效率低下等問題,具體表現如下:

(1)當發生雷擊導致線路跳閘時,在停電范圍比較大的情況下,運維人員查障范圍廣,查障時間長,查障難度大,線路故障隔離和恢復供電時間延長,難免導致客戶對停電時間長感到不滿,從而造成投訴變多。

(2)當發生雷擊損傷絕緣子時,從外觀不易發現絕緣子被擊穿損傷,這就加大了運維人員查障難度,將使線路故障隔離和恢復供電時間延長,導致客戶不滿意,投訴變多。

(3)雷雨天氣線路遭雷擊易發生斷線,運維人員在戶外作業時易發生人身觸電事故。

依靠人工查找故障的情況下,雷擊故障復電工作十分被動,無法達到快速?gòu)?fù)電的要求。因此,有必要開發配電線路設備雷擊定位技術,利用雷電定位系統實現故障點的快速定位,縮小運維人員雷雨天氣巡視范圍,減少巡視時間,達到故障線路快速?gòu)?fù)電的要求,減少運維人員在戶外的作業時間,有效防止人身觸電事故的發生,提高配網線路設備運行的可靠性。

2配電線路設備雷擊定位技術的原理與實現

2.1配電線路設備雷擊定位原理

基于雷電定位系統功能,定位、收集復雜的配電線路設備坐標數據,進行優化處理并固化到雷電定位系統,當發生雷擊線路及設備導致線路跳閘時,遭雷擊的線路及設備通過通信通道傳輸數據,反饋給雷電定位系統,可以直接在后臺定位雷擊設備的位置,實現配電線路設備雷擊自動定位。

2.2配電線路設備雷擊定位技術的實現

2.2.1配電線路設備坐標數據

基于雷電定位系統定位功能,定位、收集配電線路設備坐標數據,對復雜的坐標數據進行整理、優化,得到一套完善的基礎坐標數據。

2.2.2雷電定位系統平臺

雷電定位系統(Lightningpositioningsystem)是一整套全自動、大面積、高精度、連續性、實時雷電監測系統,能實時顯示雷擊的發生時間、位置、回?fù)舸螖?shù)等各種雷電參數,并且能夠做到雷電信息的實時共享,是當今觀測和研究雷電并進行雷電預警的高新技術。

將KML基礎數據文件導入系統,通過系統處理就可以把KML基礎數據文件轉化為線路的地理接線圖,當線路發生雷擊故障時,可在雷電定位系統上實現配電線路設備雷擊自動定位。

2配電線路設備雷擊定位技術的應用

2.1配電線路設備雷擊自動定位與人工巡視定位的比較

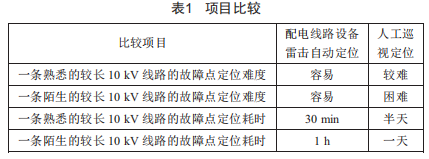

如表1所示,通過比較可知,配電線路設備雷擊自動定位比人工巡視定位更高效、更智能。

3.2配電線路設備雷擊定位技術的優點

3.2.1減少客戶停電時間,提高供電可靠性

利用雷電定位系統可實現故障點快速定位,縮小運維人員雷雨天氣巡視范圍,減少巡視時間,達到故障線路快速?gòu)?fù)電的要求?；诶讚舳ㄎ患夹g(shù),收集線路易受雷擊點等運行數據,有利于雷擊故障快速?gòu)?fù)電方案的制定,應用到運維單位各線路,固化查障的模式和方法,通過雷擊定位技術,可以減少客戶停電時間,提高供電可靠性。

3.2.2提高線路健康水平

通過雷電定位系統得出的數據分析,有利于運維單位掌握管轄區內配電線路易受雷擊的線段,建立易受雷擊線段"黑點"檔案進行管控,并采取差異化運維。雷擊"黑點"檔案可運用到配網線路的規劃中去,新建線路應盡量避免線行經過該區域,易受雷擊線段改造時應充分考慮防雷措施,逐步提高線路健康水平。

3.2.3減少戶外作業時間,有效防止人身觸電事故發生

雷雨天氣線路雷擊容易造成斷線,發生人身觸電事故,有了雷電定位系統,雷雨天氣就可以先在辦公室通過雷電定位系統進行數據分析,定位故障地點,等雨停之后再組織人員到現場查看并隔離故障,減少運維人員在戶外的作業時間,從而有效防止人身觸電事故發生。

4結語

由此可見,配電線路設備雷擊定位技術有利于運維單位實現故障點快速定位,縮小查障范圍,減少客戶停電時間,提高供電可靠性等。
