引言

為保證焊接質量,激光焊接過程中,需要實時獲取焊縫位置信息和焊縫偏差數據,從而控制激光束始終對中焊縫。在獲取焊縫圖像時,通常采用超聲波傳感器、紅外傳感器和視覺傳感器等非接觸式傳感器,其中,視覺傳感器被廣泛應用于微間隙焊縫的識別。

本文所獲取的焊縫圖像的過渡帶區域蘊含焊縫中心位置信息和焊縫偏差信息,并與文中視覺傳感器的成像原理密切相關,因此,針對焊縫過渡帶區域展開研究,提取焊縫過渡帶寬度數據,探討對焊縫過渡帶寬度進行預測的方法。

1圖像獲取與處理

1.1試驗條件

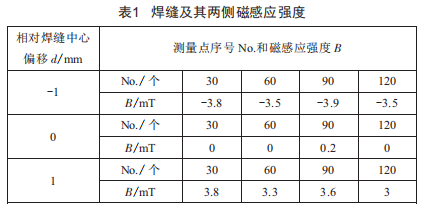

試驗裝置包括YAG激光器、三軸運動工作臺、視覺傳感裝置和保護氣體等。所采用的焊件為低碳鋼板(158mm×100mm×1.5mm),焊縫間隙為0~0.1mm。試驗中所采用的視覺傳感器工作時需外加激勵磁場[1],利用若干馬蹄形永磁鐵對焊件進行磁化之后,采集微間隙焊縫的視覺傳感圖像。測量焊縫中心及焊縫兩側±1mm距離處的磁感應強度,第30個、第60個、第90個和第120個測量點處的磁感應強度如表1所示。

1.2焊縫寬度提取

由于圖像采集過程中的噪聲和干擾,焊縫圖像邊緣存在較多毛刺。為了準確獲取焊縫特征信息,利用形態學算子對焊縫圖像進行濾波[2-3]。

形態學是運用一定形態的結構元素去分析識別圖像中對應的形態特征,是一種非線性的圖像處理和分析方法,其最基本的算子為膨脹和腐蝕。

f被se膨脹定義為:

f被se腐蝕定義為:

式中,f為二值圖像集合:se為結構元素:(se＋a)為沿向量a平移。

基本算子可自由組合構成其他多種形態學算子,還可根據圖像處理需求構造不同結構元素、不同尺度的多尺度形態學算子。

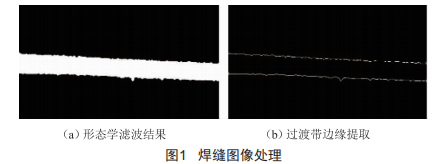

焊縫圖像形態學濾波結果如圖1(a)所示,圖1(b)為焊縫過渡帶邊緣提取結果。從圖1中可知,利用形態學算子能濾除圖像中的干擾,準確提取焊縫特征。

焊縫位置信息包含在焊縫圖像的過渡帶區域中,提取焊縫過渡帶邊緣后,掃描焊縫過渡帶上下邊緣的邊界點,獲得圖像中的焊縫過渡帶寬度數據,如圖2所示。

圖2焊縫過渡帶寬度

2神經網絡預測模型

2.1BP神經網絡

人工神經網絡具有很強的容錯性、非線性、自學能力、自適應能力和自組織能力,較為經典的一種人工神經網絡就是BP神經網絡算法。BP神經網絡是一種多層前饋型神經網絡,具有結構簡單和工作狀態穩定等優點,在模式分類、圖像處理、函數逼近、數據挖掘及焊接等領域都有廣泛應用。BP神經網絡由輸入層、輸出層和若干隱含層的節點組成,通常采用誤差反向傳播算法進行訓練。一個三層Bp神經網絡理論上可以以任意精度逼近任何非線性連續函數。

2.2焊縫寬度預測模型

試驗中采集到680幅連續有效的焊縫圖像,并提取出圖像中的焊縫寬度數據,選取第l至第600個數據作為神經網絡訓練樣本,剩余的80個數據作為測試樣本,建立一個三層Bp神經網絡預測模型如圖3所示。

輸入量為k-3時刻焊縫寬度、k-2時刻焊縫寬度和k-l時刻焊縫寬度,輸出量為k時刻焊縫寬度。

3實驗結果與誤差分析

3.1實驗結果

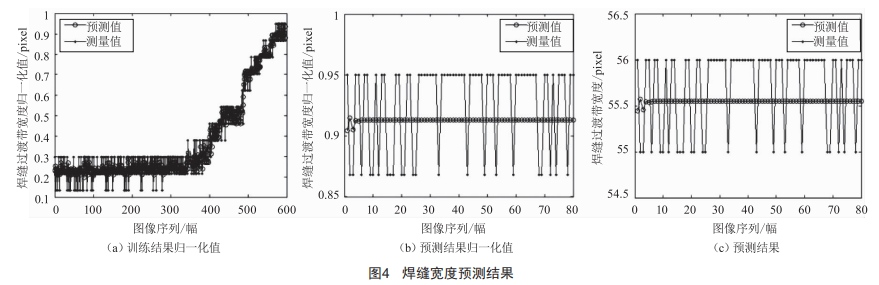

在訓練前,對訓練樣本和測試樣本進行歸一化處理,將樣本數據約束到[0.05,0.95]之間。利用600個訓練樣本對神經網絡進行訓練之后,對之后的80個焊縫寬度數據進行預測。訓練結果歸一化值如圖4(a)所示,預測結果歸一化值如圖4(b)所示,圖4(c)為反歸一化處理之后還原的預測結果。

3.2誤差分析

利用均方誤差和相對誤差對預測結果進行評價。反歸一化還原之后,預測誤差如圖5所示,相對預測誤差如圖6所示。

預測誤差e定義如下:

式中,7i為第i次焊縫寬度預測值:ui為測試樣本中第i個焊縫寬度實際值。

焊縫寬度的相對預測誤差E定義為:

e為平均誤差,則焊縫寬度預測均方差E定義如下:

可知,焊縫寬度預測的均方差為0.45,最大預測誤差為0.57pixel,相對預測誤差的最大絕對值為l.04%,相對預測誤差的最小絕對值為0.8l%。

焊縫寬度預測值與焊縫寬度實際測量值能較好地吻合。

4結論

本文利用形態學算子對焊縫圖像進行濾波處理,準確提取出了焊縫過渡帶寬度信息:并利用BP神經網絡搭建焊縫寬度預測模型,最大預測誤差為0.57pixel,最大相對預測誤差絕對值為l.04%,能對焊縫寬度進行準確預測,為之后的焊縫糾偏和焊縫跟蹤奠定了基礎。
