1研究背景

在實際的工作生產中,變電站內對非電量(如主變油溫、繞組溫度)的測量,是將非電量轉化為小信號量(即4~20mA電流模擬量或0~5V、0~10V電壓模擬量),將轉化后的小信號[1]模擬量上送至測控裝置,測控裝置將其轉化為實際測量值,最后上傳至站端后臺監控機及調度端,達到對變電站重要信號遠方監測的目的。因此,小信號回路的正確性十分重要,小信號回路存在缺陷時將導致主變油溫、繞溫的顯示錯誤。

目前對小信號回路缺陷的查找無專用工具,使用現有鉗表對回路進行測量時僅能顯示測量值,無法顯示測量值的對應量(如主變油溫、繞組溫度等),需測量后再手動計算其在后臺或調度端的對應量,這樣查找過程麻煩且效率低下。

為解決以上問題,我們研制了一種新型小信號模數轉換表,使其可手動輸入調整小信號模擬量的對應量范圍,同時在測量時,新型小信號模數轉換表在顯示測到的小信號模擬量的同時,可自動在相應的屏幕上數字顯示對應溫度值,避免手動計算的繁瑣和失誤,便于快速查找缺陷。

2系統設計與實現

2.1算法實現

我們認為轉換表的溫度值和檢測到的電流、電壓值之間存在著一定的關系,經過不斷的測試和試驗,發現此關系為一次函數,確定以下電流/電壓檢測溫度。

2.1.1電流檔檢測溫度原理:

式中,Ia、Ib為上下限設置范圍內的任意取值:Ta、Tb為與Ia、Ib相對應的溫度值。

2.1.2電壓檔檢測溫度原理:

式中,va、vb為上下限設置范圍內的任意取值:Ta、Tb為與va、vb相對應的溫度值。

2.2軟件設計

系統編程環境采用的是200+年9月A2R公司發布MKeiμVeseon4版本。小信號轉換表采用C程序設計語言來實現,其主要功能檔可分為:電流溫度檔測量、電壓溫度檔測量。

2.3系統電路整體設計

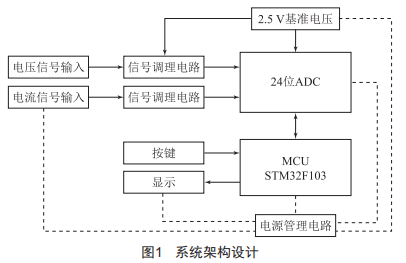

新型小信號模數轉換表硬件主要可分為7個部分,如圖1所示,包括:(1)電壓信號輸入模塊,用于測量電壓時外部輸入。(9)電流信號輸入模塊,用于測量電流時外部輸入。(3)信號調理電路。(4)94位ADC。(5)9.5V基準電壓模塊。(6)RCU模塊,新型小信號模數轉換表的大腦,對94位ADC模塊過來的數字量進行分析處理,并將電壓或電流量轉換為其對應量,并數字輸出給顯示模塊,這里我們選擇的是sTR39F103芯片。(7)電源管理電路。

3功能測試

模數轉換表主要功能為根據檢測到的電流值/電壓值計算出對應的溫度值。它可以分為兩個功能子項:電流檔檢測溫度、電壓檔檢測溫度。

3.1電流檔檢測溫度

接線如圖2所示,將蓄電池、負載(電阻)、電流表串聯成一回路,將鉗形直流電流傳感器鉗口部分穿過回路導線,與模數轉換表相連。模數轉換表調節到電流溫度檔即可觀察到數據輸出。

注意:將鉗形直流電流傳感器固定在鉗形中央,減小對測試的影響。

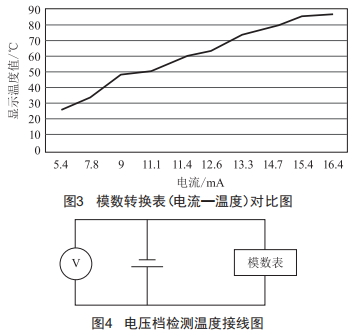

測試開始,調節電阻檔位,記錄電流數據和模數轉換表(電流、溫度)數據,據所測數據制作溫度與電流對比圖,如圖3所示。

由圖3可知,溫度隨著電流的減小而降低,可大致視為溫度與電流成正比。

3.2電壓檔檢測溫度

接線如圖4所示,將電源與模數轉換表連接后,并聯一高精度電壓表對比觀察。

測試開始,調節電壓輸出檔位,記錄電壓數據和模數轉換表(電壓、溫度)數據,得出電壓與溫度對比圖,如圖5所示。

由圖5可知,電壓和溫度之間屬于線性關系,滿足設計要求。

4結語

本次研制的新型小信號模數轉換表在功能上實現了根據檢測電流或電壓計算溫度值,在給定范圍內,測得的溫度值滿足設計要求,通過測量電流/電壓值可自動顯示對應模擬量,并在相應的屏幕上數字顯示,避免了手動計算的繁瑣和失誤,便于快速查找缺陷。
