引言

近年來,配電網快速發展,專業高效地開展配電設備運行維護工作已經引起人們的高度重視。通過狀態評價與風險評估,能夠確定配電設備運行中出現的風險和潛在安全隱患,為配電設備正常運行、日常維護和檢修、調試以及技術改造提供科學的決策依據,從而保證配電設備更加安全可靠地運行。本文通過介紹配電設備狀態評價與風險評估體系、評估方法在潮安配電網的具體實施情況,驗證了該風險評估體系的有效性和實用性。

1基于配電設備狀態評價的風險評估基本流程

狀態評價是風險評估的前提和基礎,風險評估在設備狀態評價之后進行。通過風險評估確定配電設備面臨和可能導致的風險,可為配電網的正常運維、檢修、試驗和技術改造等工作提供科學的決策依據。

1.1配電設備的狀態評價

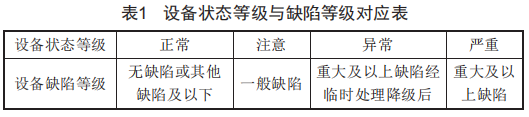

可通過運行巡視、維護檢修、預防性試驗和帶電測試(在線監測)等結果,對反映設備健康狀態的各狀態量指標進行分析評價,從而確定設備狀態分值與狀態等級,根據評價結果,將配電設備分為"正常、注意、異常、嚴重"4個級別。結合配電網的特點,開展?fàn)顟B(tài)評價的主要依據為線路、設備的缺陷情況,缺陷應按照缺陷管理流程進行閉環管理,同步納入狀態評價體系。設備狀態等級與缺陷等級對應關系如表1所示。

1.2配電設備的重要度評價

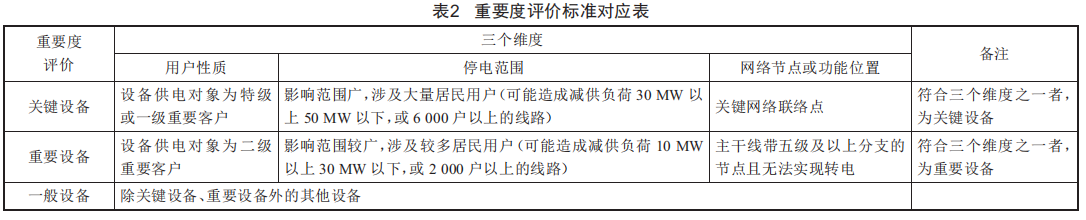

配電設備依據供電用戶性質和重要程度、設備故障引起停電的范圍、設備在配電網中的重要性三個維度進行評估,確定其重要度。將配電設備分為"關鍵、重要、一般"3個級別,重要度評價標準如表2所示。

1.3配電設備的風險評估基本流程

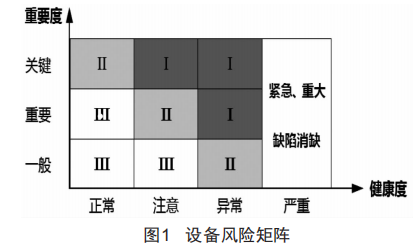

配電設備依據設備的重要度和健康度,按照配電一次設備風險矩陣(圖1)確定設備風險等級,形成配電設備的管控級別,從高到低劃分為"1級、1級、1級"。

配網設備風險評估管理實施流程如圖2所示。

2配電設備狀態評價與風險評估在潮安配電網的應用

從2015年開始,配電設備狀態評價與風險評估技術在潮安配電網得到了深入的應用。每年2月底前,潮安配電網會組織各供電所對10kV配電線路、10kV配電變壓器、10kV柱上開關及斷路器和10kV開關柜等配電設備按基本流程進行狀態評價與風險評估,在配電設備狀態評價基礎上完成一次全面的配電設備風險評估,并形成風險評估報告,確定設備管控系數,提出檢修策略,針對狀態級別為異常和嚴重的配電線路和設備提出建議及措施等,針對風險級別為I和Ⅱ級的配電線路和設備提出風險預控措施及檢修策略、建議及措施等。

設備重要度和健康度的結合,形成設備風險矩陣,確定設備管控系數和管控級別,如表3所示。

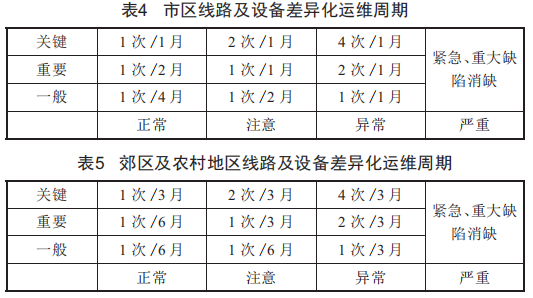

各供電所將配電設備管控系數與定期巡視周期結合,確定差異化運維巡視周期?？紤]潮安配電網的實際情況,分別劃分市區、郊區及農村地區落實差異化運維,郊區及農村地區主要指潮安區鳳凰、江東、文祠、歸湖、赤鳳等5個鎮,其余13個鎮劃分為市區。市區線路及設備差異化運維周期如表4所示,郊區及農村地區線路及設備差異化運維周期如表5所示。

各供電所根據差異化運維周期制定日常巡維計劃、預試定檢計劃、設備消缺計劃等工作計劃,并遵循以下原則,有序展配電網運維工作。

(1)同一條線路所帶的配電站(室內配電站、箱式變、戶外臺架變)、開關站(戶外環網柜、開關房、開閉所)、柱上開關等設備考慮安排在同一周期內進行運維。如沙溪供電所110kV塔山站10kV太安甲線帶太安#1自動化開關站、2臺戶外環網柜、31臺柱上戶外開關和43臺配電變壓器等,110kV塔山站10kV太安甲線所帶配電站及配電設備按同一條線路制訂巡維計劃,以同一條線路為單位制訂巡維計劃。

(2)相近地域的線路、設備考慮安排在同一周期進行運維。如庵埠供電所110kV梅林站10kV梅林甲線、10kV梅林甲乙線同桿架設運行,庵埠所將110kV梅林站10kV梅林甲線、10kV梅林甲乙線安排在同一周期內進行運維。

(3)考慮防山火、防洪防汛、迎峰度夏和固定保供電的管控要求,合理安排涉及的線路、設備運維時間。

(4)根據設備管控級別的變化及時調整工作計劃并執行。

每月動態更新風險評估結果,并每半年形成動態風險評估報告。各供電所根據設備管控級別的變化及時調整工作計劃并執行,調整后報縣區局生產設備管理部門備案。次年1月底前對全年的風險評估工作進行總結,并形成配電設備風險評估總結報告。

3配電設備狀態評價與風險評估在潮安配電網應用取得的成效

5年來的實踐證明,有效掌握線路的健康狀況,加強10kV配電線路及設備的運維工作:有針對性地落實設備風險管控,并跟蹤線路的隱患缺陷處理,及時做好配網隱患專項排查和整治工作:加強負荷監測,嚴控負荷接入,解決配電網負荷卡脖子(10kV線路、配電變壓器重過載)問題,解決基建、技改及修理工程項目新架設避雷線、改造防雷設施配電網防雷問題等,潮安配電網的運行可靠性不斷提高。下面從2015一2019年潮安配電網設備健康度、風險評級兩個維度進行分析,驗證狀態評價與風險評估的效果。

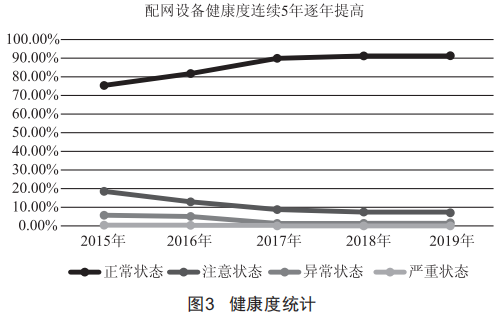

設備健康度統計情況如圖3所示。

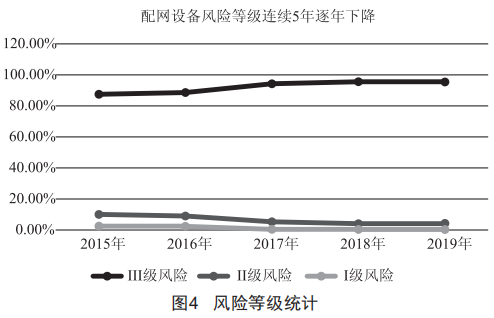

設備風險等級統計情況如圖4所示。

4結語

基于配電設備狀態評價的風險評估技術的應用,能準確辨識各類配電線路及設備存在的風險,為決策者提供設備運維檢修及風險控制依據。本文通過簡化配電設備的狀態評價標準,量化設備風險值,提出了配電設備狀態評價與風險評估基本流程。潮安配電網設備風險評估的實踐結果表明,配電設備狀態評價與風險評估結果能夠反映配電網的真實狀態,對于提升配電網運維效率,指導配電網試驗、檢修與風險控制決策的制定具有較強的實用性。
