引言

汽動給水泵是火力發電廠的重要輔助設備,給水泵的振動問題是影響給水泵可靠性的一個主要因素。某廠汽動給水泵4A在機組高負荷運行時,軸承振動突然上升,在降低機組負荷后又恢復正常。在對此種工況進行對比分析后發現:汽動給水泵的高壓汽源控制有問題。經過高壓汽源控制邏輯優化,解決了高負荷下汽動給水泵軸承振動突升的問題,保證了機組的安全穩定運行。

1機組概況

某電廠2×1000Mw超超臨界機組給水系統配備兩臺50%容量汽動給水泵,未設置電動給水泵。給水泵汽輪機為上海汽輪機廠設計制造的ND(Z)89/84/06型單缸、沖動式、單流、純凝汽式汽輪機。給水泵汽輪機有低壓、高壓兩套獨立完整的配汽機構,兩套配汽機構均有主汽門和調門。低壓汽源來自主機的第五段抽汽,蒸汽參數為1.04MPa/444℃,低壓主汽門前連接輔汽管道作為啟動汽源。高壓汽源來自高壓缸排汽,蒸汽參數為3.55MPa/433℃。

2汽動給水泵振動大現象及原因分析

機組負荷上升至900Mw后,給水泵4A汽輪機前/后軸承(x/Y相)振動快速上升至72/68μm、52/38μm,現場測振與DCs上數據基本一致,振動數值的確上升。降低機組負荷后,汽動給水泵4A軸承振動下降。熱控人員對汽動給水泵4A各軸承振動探頭進行檢查,確認振動檢查各元件和信號回路正常。

在機組運行過程中,汽動給水泵4A多次出現軸承振動突升的情況,對這些工況進行分析后發現:

(1)汽動給水泵4A液壓控制油壓力、溫度穩定無波動,潤滑油壓力和溫度穩定無波動。

(2)給水泵4A汽輪機轉速在5000r/min時容易出現軸承振動突升這種情況。

(3)振動突升時給水泵4A汽輪機高壓進汽調門開度來回晃動頻繁,現場檢查發現高壓進汽調門存在突然開啟和突然關閉的現象。

(4)高壓進汽調門出現晃動時,給水泵4A出水量有100t/h左右的晃動,和高壓進汽調門的晃動基本同步。

對上述現象進行分析總結,汽動給水泵4A高壓汽源進入調節且高壓調門開度晃動,進而影響到給水流量的波動是導致軸承振動的主要原因。

3處理措施

如何防止高壓進汽調門進入調節時開度晃動是解決汽動給水泵軸承振動突升問題的重點。根據高、低壓調門的控制邏輯,機組正常運行中,低壓進汽調門開至一定開度時,高壓進汽調門才開始開啟,高壓蒸汽參與做功。為解決這個問題,決定修改高壓進汽調門的控制邏輯。從安全性方面考慮,高壓調門進入調節時,調門開度就開始晃動,此時應將高壓調門進入調節的工況點往后移:從經濟性方面考慮,減少高壓汽源用汽量有利于提高機組運行的經濟性。根據機組以往運行情況來看,帶滿負荷時,低壓進汽調門開度均在75%左右,還有很大裕度。

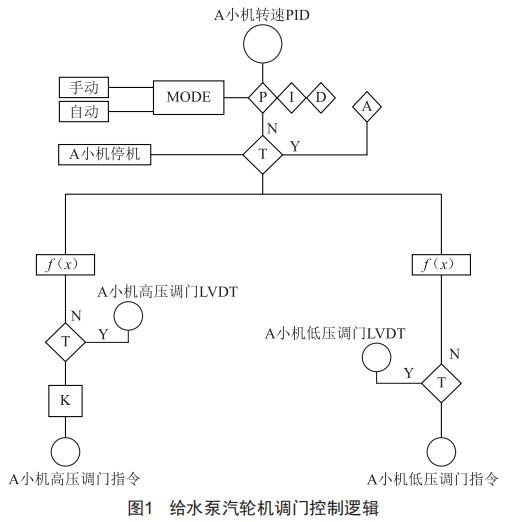

綜合考慮后最終決定:修改高壓進汽調門的控制邏輯,將高壓調門進入調節的工況點向后移。汽動給水泵的高壓/低壓進汽調門控制邏輯如圖1所示。

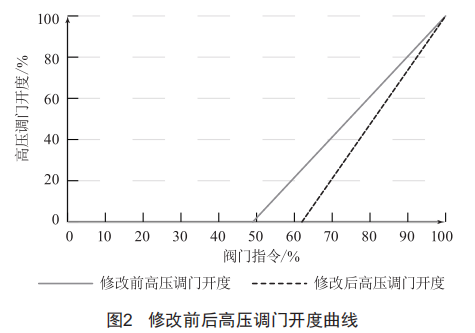

小機轉速PID經計算后發閥門指令給高壓/低壓進汽調門,高壓進汽調門經函數f(x)計算后給出高壓調門開度指令,低壓進汽調門經函數f(x)計算后給出低壓調門開度指令。通過修改高壓進汽調門函數f(x)參數可以調整高壓進汽調門進入調節的工況點。修改前后高壓調門開度曲線如圖2所示。

對汽動給水泵4A高壓進汽調門控制邏輯進行修改后,機組滿負荷時,汽動給水泵4A低壓調門最大開度至83%,高壓調門未開啟,未出現軸承振動突升現象。

4結語

目前,很多新建大型機組給水系統未配置電動給水泵,只配置兩臺汽動給水泵,這對汽動給水泵的可靠性要求很高。汽動給水泵的振動原因很多,應根據實際情況進行分析。該廠通過優化高壓調門控制邏輯,推后了高壓調門進入調節的工況點,解決了軸承振動突升的問題,保證了機組的長期安全運行,可以為解決同類型給水泵汽輪機軸承振動問題提供參考。
