引言

近幾年來,大多數中小型模具企業由于受到規模小、資金少等限制,導致生產自動化水平過低,很多企業在生產中還是采用人工取料方式。但隨著科技的進步與經濟的發展,人工上下料等方式將逐漸被機械自動化生產方式所取代。運用機械手取料可降低企業人力成本、提高產品生產效率、保證注塑過程的安全,消除人工上下料的弊端。雖然從外觀方面觀察,機械手的機構看似簡單,但其專用性很強,需要我們對工作需求有深入的分析并定制其機構。本文提出了一種基于臥式注塑機的橫走式雙臂單截機械手自動取塑料件的設計方案。

1結構設計

本文所設計的橫走式雙臂單截機械手結構如圖1所示,機械手共分為7個模塊,分別為橫走模塊、正臂引拔模塊、正臂升降模塊、正臂翻轉模塊、副臂引拔模塊、副臂升降模塊、副臂夾取模塊。

橫走模塊由底座、步進電機、滑塊與導軌、皮帶組成,實現機械手在Y軸方向移動的功能。底座連接整個橫走式雙臂單截機械手與臥式注塑機,皮帶通過皮帶固定塊設置于底座上方,皮帶的材質為T形齒型鋼絲PU皮,穩定耐用:兩滑軌設置于皮帶兩邊,每個滑軌上設置兩個滑塊,四個滑塊與橫走基座連接:配有減速器的步進電機通過安裝板固定于橫走基座,并通過兩個張緊輪與皮帶連接。

正臂引拔模塊設置于橫走基座上方,通過兩剛度高、質量小的鋁合金連接而成:兩滑軌分別設置于兩鋁合金上方,每一滑軌都設置有滑塊,引拔基座與滑塊連接。氣缸I固定于引拔基座,并通過固定塊與固定于鋁合金的導柱連接:引拔基座設置有兩緩沖器,用于緩沖并限定引拔基座在X軸方向上的移動。

正臂升降模塊設置于引拔基座側方,由一個剛度高、質量小的鋁合金作為底座,無桿氣缸設置于鋁合金中間:鋁合金上設置有兩滑塊,與另一設置于另一升降基座的滑軌配合。無桿氣缸中的滑塊與升降基座連接固定:緩沖器設置于鋁合金側面,用于限制升降基座在Z軸方向的移動。

正臂翻轉模塊設置于升降基座下方,升降基座與翻轉基座連接。標準氣缸的尾部通過耳環固定架與翻轉基座連接:翻轉板通過銷軸與翻轉基座連接,標準氣缸的推桿與翻轉板通過螺釘連接:氣缸、翻轉基座、翻轉板形成一個活動的三角形,當氣缸伸出時,翻轉板底面與水平面平行,當氣缸縮回時,翻轉板底面與垂直面平行。

副臂引拔模塊的結構與正臂引拔模塊相似,兩者的引拔基座都設置于相同的滑軌上,兩者的氣缸的推桿末端都固定于同一連桿。副臂升降模塊的結構與正臂升降模塊相同,兩者有獨立的活動區域,避免了相互干涉相撞的問題。副臂夾取模塊設置于正臂升降模塊的升降基座下方:副臂夾取模塊設置有水口夾,可將注塑模具中的水口件夾取并移出模具。

2機械手控制系統

電氣自動化控制技術在自動化機械裝備中必不可少,本文運用基于PLC(可編程控制器)的自動化控制方式來控制機械手自動上下料。PLC由于具有穩定性強、兼容性強等特點,非常適合應用于自動化機械設備的控制[3]。機械手控制系統采用PLC處理中心獲取限位開關和磁性開關等的感應器數據,對驅動器與電磁閥的控制元件進行控制,控制元件再進一步發送指令至步進電機與各氣缸等執行元件完成工作。

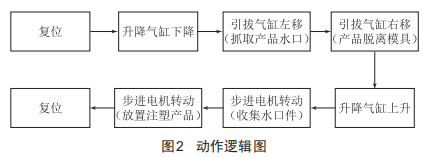

整個工作流程的動作邏輯圖如圖2所示。

橫走式雙臂單截機械手復位,正臂翻轉模塊與副臂夾取模塊都在臥式注塑機的上后方,正臂翻轉模塊呈垂直姿態,副臂夾取模塊呈張開姿態。當臥式注塑機完成注塑后打開防護門,并向可編程控制器發送信號,可編程控制器向兩升降氣缸的電磁閥發送開關量信號,電磁閥的閥芯改變氣路方向,升降氣缸向下運動,到位后升降氣缸的下限位開關反饋信號至可編程控制器?？删幊炭刂破飨騼蓮埌螝飧椎碾姶砰y發送開關量信號,電磁閥的閥芯改變氣路方向,張拔氣缸向左運動,正臂翻轉模塊與副臂夾取模塊夾取產品和水口,升降氣缸的左限位開關反饋信號至可編程控制器?？删幊炭刂破飨騼蓮埌螝飧椎碾姶砰y發送開關量信號,電磁閥的閥芯再次改變氣路方向,張拔氣缸復位,產品和水口脫離模具,升降氣缸的右限位開關反饋信號至可編程控制器?？删幊炭刂破飨騼缮禋飧椎碾姶砰y發送開關量信號,電磁閥的閥芯改變氣路方向,升降氣缸向上運動,注塑產品與水口被移動至上方,升降氣缸的上限位開關反饋信號至可編程控制器。可編程控制器向驅動器發送脈沖信號,驅動器通過向步進電機發送脈沖信號的方式控制步進電機輸出軸旋轉,帶動機械手在Y軸方向移動。到達位置后,可編程控制器控制水口夾張開,放下水口件。可編程控制器繼續向驅動器發送脈沖信號,促使步進電機旋轉,帶動機械手在Y軸方向移動,將注塑產品放置于皮帶輸送線上,橫走式雙臂單截機械手復位。

3結語

本文主要對橫走式雙臂單截機械手在臥式注塑機的應用進行了研究,并對其中的結構設計與機械手的控制系統展開了詳細介紹,解決了傳統手工操作危險、生產效率低等問題,可為注塑領域提供參考借鑒。
