引言

溫度是工業生產中常見的參數之一,與生產過程和產品質量有著密切聯系。在工業生產中,溫度控制占據了至關重要的地位,因此,設計先進的生產系統和溫度控制理論對于工業生產非常有現實意義?？删幊炭刂破?PLC)是通過計算機實現對工業生產自動控制的新型裝置,具有效率高、成本低、控制性極強、編程簡單易學等特點,一經推出就在工業生產中得到了廣泛應用。而組態軟件的開發和應用,極大地解決了程序開發中的問題。其中,組態王由于流程畫面穩定,數據記錄和分析清晰,趨勢明確,生產報表功能齊全,一經推出就得到了各行各業的廣泛應用。本文介紹了一種基于PLC與組態王軟件的溫度監控系統的設計方案。

1設計方案

1.1熱電偶選型

傳感器能夠穩定地將溫度信號快速轉變成電壓信號,系統中的數據信息要把模擬量轉變?yōu)殡妷盒盘?hào),再將數字信號傳輸?shù)絇LC系統中處理。本文設計的系統采用的模數轉換裝置為西門子EM2314TC。

1.2具體配置方案

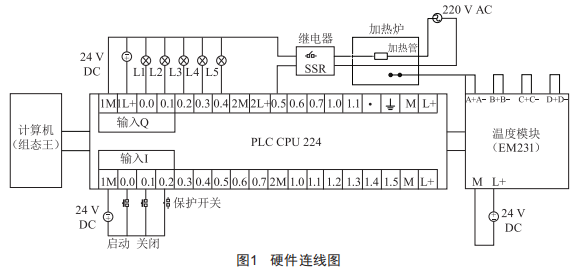

經過多方面對比,采用224系列CPU的西門子S7-200型PLC,設計系統可運行于5種工作狀態,分別為運行、停止、溫度正常、過溫告警及加熱,對每種狀態設置一種對應顏色的LED燈泡,使之能夠直觀地表示系統運行狀態,操作人員可以簡便地了解目前的環境溫度,通過K型熱電偶對環境溫度進行檢測,并通過EM231將其轉化為電壓信號,輸入PLC中與設定溫度值進行對比,并進行加熱或冷卻。系統硬件連線如圖1所示。

1.3程序流程圖

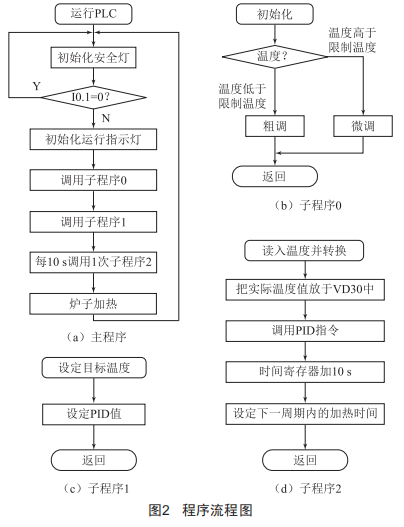

本系統的程序流程圖如圖2所示,由1個主程序和3個子程序構成。

主程序上電后,根據溫度傳感器中的值,對安全指示燈進行初始化,之后,分別按順序調用子程序0、1、2,其中子程序0用于和給定值比較,分別對溫度進行粗調和微調,子程序1負責進行PID值的設定,子程序2負責調用PID指令,進行溫度控制。

2試驗結果

2.1建立主畫面

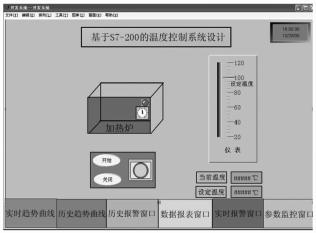

系統建立主畫面如圖3所示,實物仿真和系統設備有效連接,依照系統的開始和停止按鈕來操作。系統中的指示燈,綠色表示正常狀態,紅色表示停止?fàn)顟B(tài)。

圖3主畫面設置

2.2建立趨勢曲線

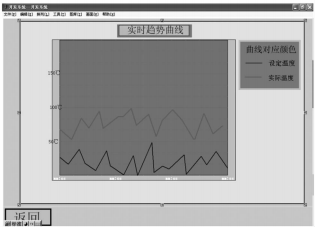

趨勢曲線可由操作者雙擊得到。實時曲線可按時間順序顯示,快速反映系統變量,對于過去的系統變量不能正確查詢,時間設置可通過"表示定義設置"來設定。本文組態畫面中,常用的是藍色曲線和紅色曲線。藍色曲線表示系統設定的參考溫度,紅色曲線則表示真實的實際溫度。在系統溫度控制過程中,X方向表示時間軸,y方向表示變量百分比。在y軸上通常不會出現實際溫度值,但可以通過相關工具箱的文本標志記憶。本系統中的溫度量程是200℃,故X方向的0.50處表示100℃。用戶可在查詢完數據后返回,能夠快速轉換到系統主界面中,如圖4所示。

圖4實時趨勢曲線設置

3結語

本文基于s7-200PLC和組態王軟件,采用PID控制模式,通過比較粗調和微調,設計了快速反應、性能良好、精度高的溫度控制系統。通過實驗得到,使用粗調和微調程序性能高于單一的PID調節,使系統的超調量和調節時間變小,得到了穩定性強和性能良好的溫度控制系統。
