引言

冬季,冰雪災害給道路運輸與行車安全帶來了極大的負面影響,每年的道路積雪都會造成嚴重的交通擁堵,甚至誘發一系列交通事故。

目前,國內外在高速公路上廣泛應用的除雪技術主要是化學融化和機械除雪,這兩種技術雖然已比較成熟,但是都屬于被動式的除雪技術,高速公路養護人員都必須去積雪路面現場除雪。碳纖維電熱絲主動融雪技術從根本上顛覆了傳統的除雪技術,變被動除雪為主動融雪,工作人員在控制中心就可以避免高速公路出現積雪災害的局面。

1碳纖維電熱絲主動融雪系統構成

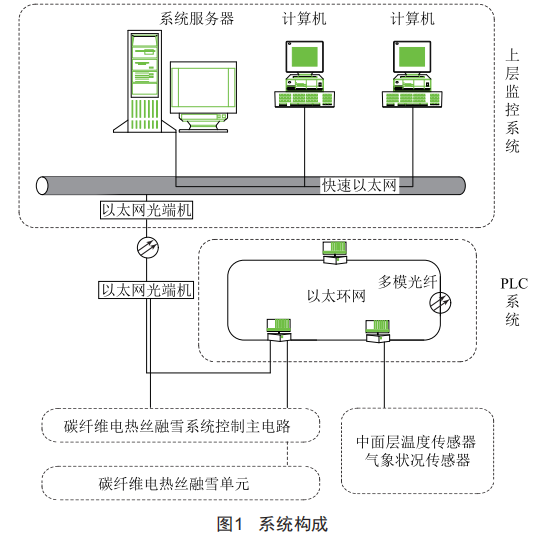

如圖1所示,瀝青路面碳纖維電熱絲主動融雪系統包括上層監控系統、PLC系統、碳纖維電熱絲融雪系統控制主電路、碳纖維電熱絲融雪單元、中面層溫度傳感器、氣象狀況傳感器等,其中碳纖維電熱絲融雪單元由碳纖維電熱絲、K字接頭、碳纖維電熱絲冷線接頭構成。

碳纖維電熱絲融雪單元之間用三角形接法接入到碳纖維電熱絲融雪系統控制主電路中,碳纖維電熱絲融雪單元和中面層溫度傳感器布置于瀝青路面中面層所刻的槽內。當出現降雪情況時,氣象狀況傳感器獲取碳纖維電熱絲主動融雪系統所在區域的氣象狀況信息,中面層溫度傳感器和氣象狀況傳感器采集信息并通過通信鏈路把信息傳送到PLC系統;PLC系統將所述信息通過通信鏈路傳送給上層監控系統,上層監控系統接收所述信息并下達融雪指令,然后將融雪指令通過通信鏈路逐層反饋控制碳纖維電熱絲融雪單元主動進行電熱轉換;當預埋在中面層的中面層溫度傳感器達到限定值后,碳纖維電熱絲融雪單元主動停止電熱轉換,實現碳纖維電熱絲主動融雪系統的智能化控制。

2碳纖維電熱絲布設方式研究

如圖2所示,我們將5根碳纖維電熱絲通過K字接頭并聯在一根冷線接頭上作為一組碳纖維電熱絲,碳纖維電熱絲將以組的方式安裝在中面層上,以實現碳纖維路面的精細化、模塊化控制。

圖2單組碳纖維電熱絲

碳纖維電熱絲的布設方式一般為蛇形布設。按與行車方向一致與否可將碳纖維電熱絲的布設方式分為垂直式布設和平行式布設兩種,其中垂直式布設就是碳纖維電熱絲的布設方式與行車方向垂直,平行式布設就是碳纖維電熱絲的布設方式與行車方向平行。平行式布設無法兼顧碳纖維電熱絲與冷線接頭的布設,將使部分K字接頭與部分冷線接頭布設在行車道上,從而讓相比于碳纖維電熱絲強度較低的K字接頭與冷線接頭在布設完成后不得不承受通行車輛的反復碾壓,造成一定的安全隱患;而采用垂直式布設可使K字接頭與冷線接頭鋪裝在行車道之外,免受通行車輛的碾壓。因此,我們采用垂直式布設方式。

3碳纖維電熱絲安裝方式研究

電熱絲安裝在中面層有三種方式:錨固、膠結、嵌入。

錨固就是將碳纖維電熱絲用卡子卡在瀝青混凝土路面的中面層上,確定好安裝位置后,用鐵釘緊固。錨固安裝工藝簡單,技術要求低,但是碳纖維電熱絲具有一定剛度,這就使得碳纖維電熱絲在人工拉直后,并不會保持在設計所需的位置,在工程實際中安裝單組碳纖維電熱絲將需要8個人左右,大大增加了人工成本。另外,即使通過錨固方式完成了碳纖維電熱絲的安裝,在進行上面層的瀝青混凝土攤鋪時,粘有瀝青混凝土的履帶具有一定的黏性,將使履帶式攤鋪機在駛過碳纖維電熱絲鋪裝區域時夾起或者粘起部分或者更多的碳纖維電熱絲,甚至?xí)斐砂l(fā)熱電纜外包覆層損壞,有時攤鋪機還會在碳纖維電熱絲鋪裝區域轉向,這對暴露在履帶下的發熱電纜是致命的。所以,錨固工藝不適用于瀝青路面的碳纖維電熱絲安裝。

如若采用膠結的安裝方式,會使碳纖維電熱絲裸露在中面層上,使得攤鋪機在進行攤鋪?zhàn)鳂I(yè)時造成碳纖維電熱絲不同程度上的損壞。

嵌入式安裝就是用切縫機在路面刻槽,再將碳纖維電熱絲直接嵌入安裝在中面層所刻的槽里。將碳纖維電熱絲嵌入到中面層中不會影響路面后續施工,使用這種安裝方式,需保障路面刻槽的間距不過小,以免降低路面強度。上面層攤鋪大多是在氣候炎熱的夏天進行的,此時路面剛度與強度有所降低,加之碳纖維電熱絲本身在彎曲時具有一定的彎曲半徑,以致碳纖維電熱絲拐角處的瀝青混凝土路面在發熱電纜應力的作用下容易掉塊,使得發熱電纜安裝不可靠。所以,電熱絲拐角處需做加固,即在拐角處敲入鐵釘以增加拐角處瀝青混凝土的強度與剛度。鑒于此,決定采用嵌入式與錨固相結合的安裝方式安裝碳纖維電熱絲。

4施工工藝流程設計

4.1畫線

根據施工圖紙確定施工區域隧道、路面、橋面分界線,將分界線作為基準線,用白色防水涂料在中面層畫出分界線:在分界線的基礎上依照施工圖紙依次畫出行車道邊緣線與各個模塊的邊緣線:以模塊邊緣線與行車道邊緣線為基準,分別在各個模塊區域內畫出Ⅱ類槽(安裝K字接頭)邊緣標志線。

4.2刻槽

根據設計圖紙,用切縫機在各個模塊區域內刻出I類槽(安裝碳纖維電熱絲):依據已經畫好的Ⅱ類槽邊緣標志線刻出Ⅱ類槽的邊緣槽,邊緣槽刻好后用電鎬刻出完整的Ⅱ類槽和Ⅲ類槽(安裝冷線接頭),如圖3所示。

圖3I類槽、Ⅱ類槽施工作業

4.3橋梁防撞墻及隧道內電纜溝開孔

確定防撞墻與電纜溝打孔位置,打孔位置應為兩組電纜的交接處且兩組電纜共用一個孔,開孔高度應低于路面中面層。

4.4布線

分別將單組碳纖維電熱絲放置在鋪裝區域:通電確保碳纖維電纜無損壞、無漏電情況后,再將碳纖維電熱絲加熱直至變軟:分別將單組碳纖維電熱絲安裝在1類槽、1類槽、Ⅲ類槽中,且不得露出中面層。在進行碳纖維電熱絲布線過程中應做到謹慎小心,不得將PvC層或冷線接頭處損壞,如圖4所示。

圖4電熱絲安裝作業

4.5路面清掃

碳纖維電熱絲安裝完成后,先用笤帚將路面上的雜物清除,再用灑水車將路面沖洗干凈。

4.6路面鋪油

路面清掃結束后,在上面層攤鋪?zhàn)鳂I(yè)前進行鋪油作業。

4.7冷線槽混合料回填、上面層攤鋪及壓實

(1)攤鋪機、料車、雙鋼輪震動壓路機、輪胎壓路機等機械設備就位:

(2)在上面層攤鋪過程中用鐵鍬對Ⅱ類槽、Ⅲ類槽進行瀝青混合料的回填:

(3)雙鋼輪震動壓路機在Ⅱ類槽、Ⅲ類槽瀝青混合料回填結束后應及時對其進行壓實處理:

(4)上面層攤鋪:壓路機應以慢而均勻的速度碾壓,初壓速度2~3km/h,復壓速度3~5km/h,終壓速度3~6km/h。

5結語

本文從工程實際出發,創新性地將5根碳纖維電熱絲通過新型K字接頭并聯在一根冷線接頭上作為一組碳纖維電熱絲,提高了施工效率,大幅降低了工程成本,實現了碳纖維電熱絲主動融雪系統模塊化控制:創新性地提出碳纖維電熱絲垂直式布設方式以及嵌入式與錨固相結合的安裝方式,對碳纖維電熱絲主動融雪系統施工工藝流程進行了探索性的研究,使碳纖維電熱絲的施工工藝與路面、橋面、隧道路面施工工藝完美匹配,為碳纖維電熱絲主動融雪系統推廣應用奠定了良好的基礎。
