引言

物聯網(InternetofThings,IoT)在電力系統中的應用涉及多個方面,從發電環節、輸電環節、變電環節、配電環節、調度環節到用電環節,均有不同形式的物聯網應用。

對于電力系統而言,由于系統規模龐大,所涉及物聯網設備種類與工作模式眾多,所應用到的物聯網協議也因此而種類繁多,因此應用于電力系統管理與監控的物聯網系統將會面臨對不同物聯網設備進行控制并實現信息傳遞,以及多種不同物聯網協議的融合問題。

1電力系統中物聯網應用分析

1.1電力系統中物聯網的基本構成

物聯網的架構可分為三個基本層次,分別是感知層、網絡層和應用層。在每一個基本層次中,均有適用于不同設備的物聯網通信協議,用以提供對相應設備的物聯網支持。應用于電力系統的物聯網系統,可以據圖1所示的基本結構來實現系統的設計。

如圖所示,在系統的底層,將應用到多種不同的硬件設備,每個不同的硬件設備可能涉及不同的空中接口協議和數據采集方法[1],如UHFRFID所使用的EPCG1oba1GEN2、電表設備所使用的NB-IoT等。

底層設備通過種類繁多的數據提取方式獲取數據,并將數據傳送至網絡層,網絡層通過各種不同的接入方式與后臺進行連接,實現對各種應用程序的支持。

1.2電力系統中物聯網設備及其工作協議

電力系統中的業務從源頭的生產到終端用戶的收費,所涉及的業務流程主要包括發電、輸電、變電、配電、調度、用電等環節。

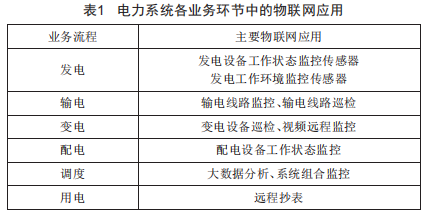

各環節所涉及的主要物聯網應用如表1所示。

電力系統中的物聯網設備可根據其工作模式及功能劃分為以下4個大類:RFID設備、各類傳感器、監控?cái)z像頭和遠程抄表系統。其中RFID設備以HF頻段和UHF頻段為主,RFID閱讀器與標簽之間使用特定的空中接口協議,如Iso15693或EPCGEN2,RFID閱讀器完成前端的RFID標簽信息采集之后,可通過有線或無線的方式將相關信息送至后臺。

典型的有線方式包括UsART串口、Ethernet網絡接口,典型的無線方式包括wi-Fi、藍牙、4G等。

物聯網中傳感器的特點是數量眾多、功耗低、分布分散,因此對于物聯網傳感器而言,多采用BLE或ZigBee的方式實現局部組網,然后通過組網中的節點取回各傳感器的數據,再集中送回后臺。

監控?cái)z像頭的特點是數據量大,對數據傳輸速率要求高,因此多采用有線或4G等支持大速率數據傳輸?shù)姆椒▽?shí)現數據向后臺的傳送。

遠程抄表系統是NB-IoT的典型應用,業界已有成功的應用案例。

1.3電力系統中物聯網應用層各協議對比

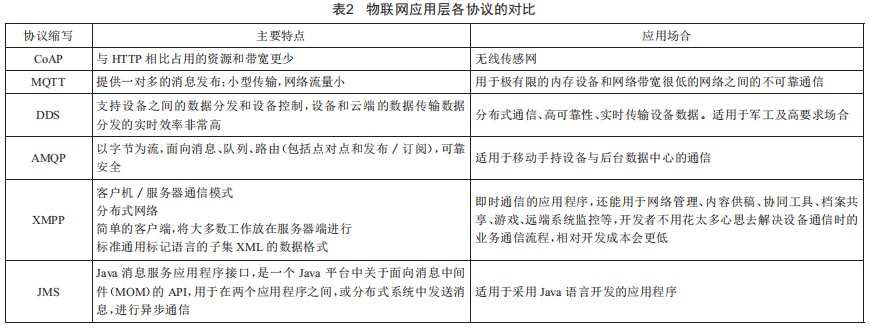

針對不同的物聯網應用場合和物聯網的應用設備狀況,當前廣泛采用的物聯網應用層協議主要包括CoAP(ConstrainedApp1icationProtoco1,受限應用協議)[2]、MoTT(MessageoueuingTe1emetryTransport,消息隊列遙測傳輸)[3]、DDs(DataDistributionserviceforRea1-Timesystems,面向?qū)崟r(shí)系統的數據分布服務)、AMoP(AdvancedMessageoueuingProtoco1,先進消息隊列協議)、xMPP(Extensib1eMessagingandPresenceProtocol,可擴展通信和表示協議)、JMS(JavaMessageService,JAVA消息服務),各協議的對比如表2所示。

REST(RepresentationalStateTransfer)即表述性狀態傳輸,是基于HTTP協議開發的一種通信與軟件架構風格,是一種針對網絡應用的設計和開發方式,可以降低開發的復雜性,提高系統的可伸縮性。

在電力系統中,由于xMPP協議有即時通信的功能,因此可以用其來實現需要快速響應的燈光或示警標志的控制:發電廠發動機組的監控可以使用DDS協議(由于發電機組屬于關鍵性重要設備,因此選用高可靠性、實時、分布式通信的DDS):電力線的巡查和維護,可以使用M0TT協議(出于成本方面的考慮,巡查和維護工作中將采用數量眾多的低性能、低帶寬物聯網設備,因此選用M0TT最適宜):在智能家居系統中,如果期望監控某個特定環境下所有電氣設備的電量消耗,可以使用AM0P協議,傳輸?shù)皆贫嘶蚣彝ゾW(wǎng)關中進行分析(AM0P可實現消息互傳,快速實現數據交換):如用戶想把自家的能耗查詢服務公布到互聯網上,那么可以使用REST/HTTP來開放AP1服務(由于數據量小、通信要求低,使用一個精簡的通信服務即可滿足通信要求)。

具體應用層協議的使用,除硬件本身的狀態之外,還取決于設計者的需求。

下面舉兩個案例說明:

應用案例1:監控發電設備狀態和發電環境狀態的各型傳感器。此案例屬于典型的無線傳感器網絡應用,可以使用CoAP實現通信。但如果該傳感器的數量有限且重要性極高,則不建議使用CoAP,而應該使用DDS。

應用案例2:智能抄表系統?？墒褂肁M0P或RESTful的網絡通信,選擇AM0P,可實現數據快速交換,消息互傳:使用RESTful,是因?yàn)樗枰l(fā)布的數據量有限,不需要采用復雜的HTTP方式。至于JMS,只是提供了一種Java環境下的開發支持而已,如果開發者使用Java作為開發工具,則需要使用JMS:反之,如果不使用Java,則不需要。

2基于電力系統的物聯網多協議融合

物聯網多協議融合的首要問題在于能夠使用單個或有限種類的設備解決多種不同物聯網設備的信號接入問題。

當前,研究物聯網多協議融合的主要出發點和實現物聯網多協議融合的方法是設計物聯網多協議網關。

一個理想的用于電力系統的物聯網多協議網關能夠在前端接收各種不同形式的輸入信號,從而實現某個特定區域內所有物聯網設備的前端信息采集。

從系統搭建的合理性出發,期望該設備在系統中所使用的數量能控制在有限的范圍之內,從而降低系統搭建的整體硬件成本。

如前文所述,電力系統中所用到的底層硬件主要有RF1D設備、各類傳感器、監控?cái)z像頭和遠程抄表系統4個大類,各類采集設備與網關可能通過有線或無線方式進行連接,返回的數據格式和通信協議種類繁多,信號數據量和傳輸速率跨度很大。

因此,合理的設計思路是采用輪詢機制,開放多種信號輸入模式,確保多協議網關能夠與各種物聯網底層設備快速而不干擾地進行數據交互。

3結語

本文基于電力系統,討論了物聯網中所涉及的各種硬件設備以及相應設備所涉及的工作協議。

針對電力系統中所用到的物聯網設備種類繁多、協議混雜的特點,本文討論了物聯網應用層各協議的特點以及多協議融合的問題。
