引言

河源某電廠項目位于廣東省河源市,擬建設251000Mw超超臨界二次再熱燃煤機組,采用自然通風冷卻塔閉式循環供水系統。經過冷端優化及循環水系統優化,按照冷效相當原理,每臺機組配1座淋水面積約為14000m2常規冷卻塔或1座淋水面積約為13000m2高位收水冷卻塔。

1塔型概況

1.1常規塔

在常規逆流式自然通風冷卻塔中,熱水由管道通過豎井送入塔內熱水分配系統,經配水管再通過噴濺裝置將水灑到填料上,形成雨狀自由跌落入集水池,冷卻后的水抽走重新使用,這種型式的冷卻塔稱為簡稱"常規塔"。

1.2高位塔

由于常規塔的冷卻水經填料自由跌落的高度(即雨區)較大,導致常規塔供水高度較高,故循環水泵揚程較高,功率較大。為有效減小循環水泵的靜揚程,從而節約耗電和降噪,在20世紀70年代末由比利時哈蒙公司在常規塔的基礎上設計研發出一種能降低冷卻塔供水高度的節能型冷卻塔,即逆流式自然通風高位收水冷卻塔,簡稱"高位塔"。并于20世紀80年代初期在法國幾個1000Mw級內陸核電站投入使用,運行多年以來,取得了很好的節能降噪效果。近幾年來,隨著國內對高位收水冷卻塔展開深入研究和運用,目前國內已有一批1000Mw和600Mw電廠采用高位收水冷卻塔,并投入商業運行,節能降噪效果顯著。

1.2.1節能

相對常規塔而言,高位收水塔取消了常規塔底部的混凝土集水池及雨區,配有高位收水裝置,冷卻后的循環水在淋水填料底部經高位收水裝置截留匯入集水槽至循環水泵房進水間,再經過循環水泵升壓后送至主廠房循環冷卻使用。其他的配水系統、淋水裝置、除水器與常規塔相似。

冷卻塔靜揚程可分為兩部分,即自由跌落高度與非自由跌落高度。對于冷卻效果相當?shù)某Ｒ?guī)塔與高位塔而言,非自由跌落高度(包括配水層水力高度、噴射配水高度、填料高度)并無區別,因此,它們的靜揚程差異就在于自由跌落高度的差異,如圖1所示。高位塔節能的關鍵在于減少了常規塔雨區自由跌落的高度,而自由跌落高度的減少可降低循環水泵的揚程高度,實踐證明,采用高位塔循環水泵可減少揚程7~10m,大大節約了循環水泵的電耗。

1.2.2低噪聲

對于常規塔而言,由于風速影響以及水池的消能作用,水流自由跌落(即雨區)至集水池所產生的動能被全部損耗,同時產生很大的噪聲。冷卻塔面積越大,雨區越高,能量損耗越大,產生的噪聲越大。據測試,常規塔進風口處噪聲已接近82~86dB(A)。高位塔則通過在淋水填料區域下端設置收水斜板和收水槽,將填料下端的水匯集到高位集水槽,高位集水槽再匯集到循環水泵前池。高位集水槽水面到填料底部的高差遠小于常規塔雨區的高度,其自由跌落高度僅為常規塔自

由跌落高度的30%左右,且其自由跌落區均在塔的筒壁之內,相當于跌落在天然隔聲墻內,相應產生的噪聲更小,通常可降低8~10dB(A)。

1.3綜合換熱性能比較

冷卻塔冷卻的主要區域是淋水填料區域,雨區的換熱僅為全塔換熱的一小部分。高位塔的進風口高度一般比常規塔要高,使得塔進風阻力較常規塔減小,以提高塔內風速,提高冷卻塔冷卻效果。同時,高位塔內進風更均勻,塔內中心區域與外圈進風溫度基本一致,改善了冷卻塔的冷卻效率。根據哈蒙公司提供的相同裝機容量機組配置的常規塔和高位塔的冷卻性能對比結果顯示,高位塔出塔水溫可降低0.2~0.4℃。

2常規塔與高位塔綜合經濟比較

以河源某2×1000Mw燃煤電廠為例,廠址年平均氣溫為21.4℃,大氣壓力為1.005kPa,相對濕度73%。本工程采用雙背壓、雙殼體、表面式凝汽器,總冷卻面積為60000m2,每臺機組總冷卻水量約90000t/h。

2.1方案對比

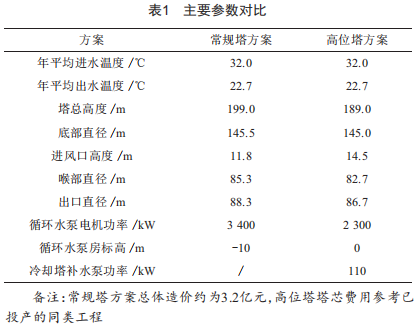

冷卻塔進出水溫差為9.3℃,出水溫度為22.7℃。根據冷效相當原理,對常規塔和高位塔方案進行設計,確定兩種方案塔型尺寸。主要參數對比如表1所示。

與常規塔相比,高位塔的循環水泵選型、泵房布置、循環水溝布置等均需滿足承壓布置的要求,同時補給水系統的要求也較高。

2.2初投資比較

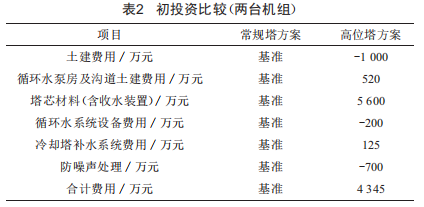

為了更直觀地進行比較,將常規塔方案設為基準。常規塔與高位塔初投資比較如表2所示。結果顯示,高位塔方案因主要增加了收水裝置,初投資較常規塔方案高約4345萬元。

2.3綜合經濟性比較

每臺機組配置3臺循環水泵,均為雙速電機驅動。以河源某工程2×1000Mw機組為例進行年費用(包括年固定費用和年運行費用兩部分)計算比較,其中,機組年發電利用小時按4500h計,投資回收率取8%,大修費用取2%,經濟使用年限為20年,循環水泵電耗采用不含稅上網電價0.33元/kw·h計,對常規塔和高位塔進行綜合經濟性比較,如表3所示。

經過上述綜合經濟性比較,以常規塔為基準方案,高位塔主要增加了收水裝置費用,一次性投資較常規塔高出4345萬元。當年利用小時數按4500h計,每年循環水泵運行費用可節省818萬元,年利用小時數越高,循環水泵節省電費越多。按照年費用最小法計算,高位塔方案較常規塔低289萬元。

3結語

高位收水冷卻塔初期投資比常規塔高,但其綜合運行費用較低。研究結果表明,該電廠采用高位收水冷卻塔方案是可行的,有效減少了電能消耗,降低了噪聲,節約了能源,保護了環境,具有巨大的社會效益。
