1設計背景

隨著科學技術的發展,要求控制機構的體積越來越小,重量越來越輕,可靠性越來越高,因此,配套的微動開關體積也相應需要越來越小,小體積微動開關的需求量逐年上升。其中,有不少用戶對可靠性要求更高,需使用小體積雙冗余微動開關才能保證控制機構可靠工作,在這樣的市場需求下,研發了Kw5C一0Z2一1型微動開關。

2結構設計

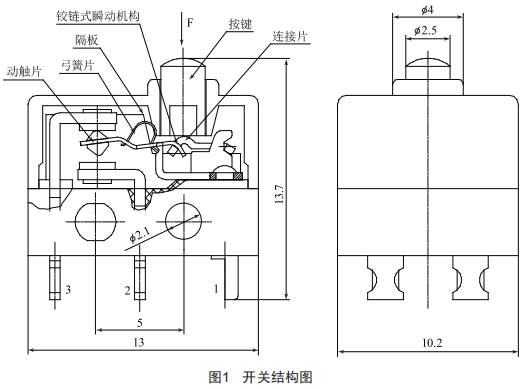

該開關借鑒我廠成熟產品Kw5C一0Z一1型微動開關的較鏈?zhǔn)絾蔚峨p擲換向機構,這種機構具有動作穩定性好、壽命長、可靠性高和動觸點自潔功能等優點。以它為原型,設計同步的雙冗余換向機構(較鏈?zhǔn)诫p刀雙擲),多次對按鍵、蓋和基座進行了大幅度改進,開關性能得到了很大的提高(圖1)。由于高度受限制,Kw5C一0Z2一1型微動開關與Kw5C一0Z一1型微動開關高度相同,而長度和厚度增加一倍。雙刀動作互不干涉,除具有單刀的優點外,雙冗余用法可靠性翻倍。

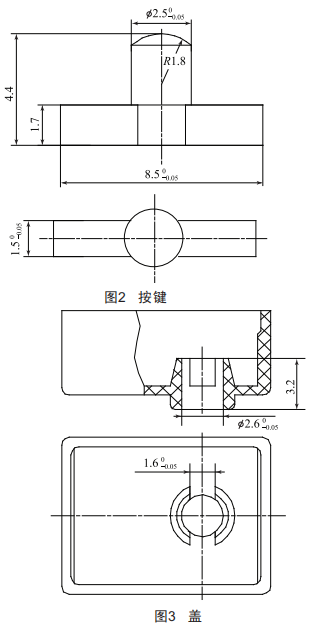

(1)按鍵:按鍵設計為長方體＋圓柱結構,即導向部分為圓柱結構,頂部按壓位置設計為半球狀,這樣可確保每次按壓在球狀的最高點,按壓位置幾乎相同(圖2)。

(2)蓋:增加導向長度,按鍵在蓋中活動由基本型的1.4mm的壁厚導向,改為3.2mm的中心導向,以防止按鍵在位移過程中出現偏載,影響兩刀動作的同步性(圖3)。

(3)基座:將兩個傳統開關的基座一體化,確保開關動作的一致性、同步性及雙冗余性(雙倍可靠),提高了產品功能的可靠性,改善了產品的可調性,提高了裝配合格率,降低了調試難度。中間設計的隔板起到電氣隔離作用,兩組開關動作互不干擾(圖4)。

3工作原理

當按鍵受外力下壓位移時,兩個向下機構中的連接片一并垂直下移,同時弓簧片受擠壓發生形變,儲存彈性勢能,當位移量達到開關換向點時,兩個動觸片同時跳躍,開關同時換向。當外力消除后,在弓簧片釋放彈性勢能,開關同時復位。

4優勢

(1)小體積雙冗余微動開關是將兩個傳統開關的基座一體化,確保開關動作的一致性、同步性及雙冗余性(雙倍可靠),提高產品功能的可靠性。中間隔板的設計起到電氣隔離作用,兩組開關動作互不干擾。

(2)該開關采用一個按鍵控制兩刀開關同時動作,基座結構一體化設計,雙冗余用法使得可靠性比傳統單刀開關提高了一倍,是我廠體積最小(13mm×10.2mm×13.7mm)的雙刀雙擲微動開關。采用較鏈?zhǔn)綋Q向機構,壽命長(8萬次),塑料件采用耐高溫模塑料,具有耐高溫(＋200℃)等優點,兩年內被多家用戶選中。該開關由于體積小,容易擴展品種,已擴展的品種有Kw5C-0Z2-6、Kw5C-1Z2-1、Kw5C-3Z2-1,需求量也在不斷增加,具有良好的市場前景。

5結語

小體積雙冗余微動開關經過幾年的研發,工藝技術已經穩定。到目前為止,有多批開關基于企軍標o/MA20265/Z一2014《Kw5C雙刀系列微動開關詳細規范》做全面試驗,試驗結果均合格,目前已實現批量生產。
