引言

隨著我國科學技術的不斷進步,農業也正朝著機械化方向發展,其中草莓種植在我國果業中發展速度最快。由于草莓的特性,草莓的種植規模大小均有,如何減少勞動成本,減輕勞動強度,提高生產利潤就成為一個挑戰。起壟培土是草莓種植的重要農事操作,為達到草莓的高壟栽培要求,本文設計改進了一款草莓培土機,通過培土機作業,來降低草莓種植戶的勞動強度和種植成本,提高生產效率和經濟效益。

1一體式人字形減速器

1.1減速器傳動

培土機選用汽油機作為動力源,汽油機與減速器之間采用帶傳動。如圖1所示,培土機部分采用鏈傳動,行走輪部分采用齒輪傳動,設有兩級轉速,并設置倒擋跟空擋,通過兩連滑移齒輪調整傳動比控制輸出軸最終轉速,進而實現不同的行進速度。

圖1傳動方案示意圖

1.2齒輪參數的初步選定

(1)根據傳動要求選擇直齒圓柱齒輪傳動,壓力角a=209。

(2)根據GB/T10095.1一2008《圓柱齒輪精度制第1部

分:輪齒同側齒面偏差的定義和允許值》,農業機械中重要齒輪的精度等級應為8級。

(3)選擇齒輪的材料為40Cr,調質后表面淬火,硬度280HBs。

(4)齒數:的選擇:選擇小齒輪齒數,根據計算知大齒輪齒數。:

1.3根據齒輪的齒面接觸強度計算

(1)試算小齒輪分度圓直徑。

1)根據公式計算接觸疲勞強度用重合度系數Zs:

2)接觸疲勞許用應力[mH]的計算:

小齒輪和大齒輪的接觸疲勞極限分別為:

根據公式計算應力循環次數:

根據《機械設計》得接觸疲勞壽命系數:KHN1=0.94,KHN2=0.96。

取失效概率為1%、安全系數s=1,由公式得:

取[mH]1和[mH]2中的較小者作為該齒輪副的接觸疲勞許用應力,即:

試算小齒輪分度圓直徑:

(2)調整小齒輪分度圓直徑。

1)計算實際載荷系數前的數據準備:

圓周速度u:

齒寬b:

2)計算實際載荷系數KH:

3)按實際載荷系數算得的分度圓直徑:

4)相應的齒輪模數:

再按齒根彎曲疲勞強度計算齒輪模數,得m=1.755mm。對比計算結果可知,由齒面接觸強度計算的模數大于齒根彎曲疲勞強度計算的模數,由于齒輪模數的大小主要取決于彎曲疲勞強度所決定的承載能力,而齒面接觸強度所決定的承載能力僅與齒輪直徑有關,因此取由彎曲疲勞強度算得的模數1.755mm,就近圓整為標準值m=2mm。

2旋耕刀

2.1旋耕刀的結構形式

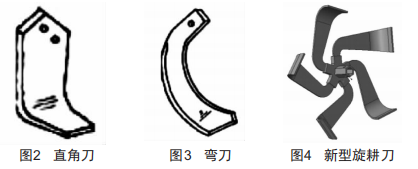

直角刀(圖2)加工方便、成本低,但不適合在雜草多的土地工作:而彎刀(圖3)能夠切斷草莖并將雜草壓向還沒有耕作的地方,適合在草多的田地工作。

2.2旋耕刀改進

本文設計的培土結構直接連接在減速箱犁刀軸上,旋耕刀選擇直角刀,便于加工,直徑選擇500mm:同時,按照如圖4所示的方案改進刀頭形狀,來解決纏草問題:另外,在犁刀的兩側分別設置兩片仿形擋泥板,在擋泥板的前端設有限深輪。

原理:草莓培土機工作時,動力通過減速箱傳遞到犁刀軸,犁刀軸帶著兩側的刀具進行旋轉。土壤在刀具的作用下被打散拋起,在培土機前進時牽引力和犁刀自身旋轉的共同作用下,將土壤拋起至犁刀外側和上端,最后在擋泥板的導向作用下將土壤拋落在壟上,并完成對草莓的起壟培土作業。

3結語

針對現有培土機笨重、開溝起壟深度有限、培土效率低等問題,根據相關資料對減速器和犁刀進行了改進,設計出了新型草莓培土機,可實現不同深度的培土要求。該型培土機最大可實現50cm的起壟高度,既能夠滿足草莓種植的需要,還能滿足其他農作物的種植要求。犁刀最大轉速可達600r/min,工作效率高,培土機整體培土效果良好,達到了預期設計目標。
