四位數顯表頭設計
[導讀]?去年幫別人定制了一個四位數顯小表頭，可以用于測量4-20mA或者0-5V、0-10V輸出的的各種傳感器，可設置顯示范圍、上下限報警燈。由于后面更改方案，此方案暫時擱置不用。今天來分享一下軟硬件的設計過程。
去年幫別人定制了一個四位數顯小表頭，可以用于測量4-20mA或者0-5V、0-10V輸出的的各種傳感器，可設置顯示范圍、上下限報警燈。由于后面更改方案，此方案暫時擱置不用。今天來分享一下軟硬件的設計過程。

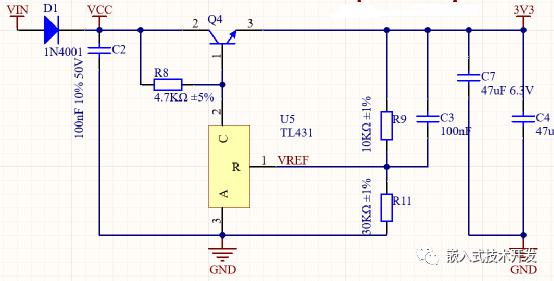

1.硬件設計1.1電源電源采用一個TL431+一個三極管構成線性穩壓電路。采用這種方式，一方面是因?yàn)槌杀据^低，另一方面，可以做大較大的電源輸入范圍（普通的1117-3.3等芯片輸入范圍也就到16V）。另外，TL431還可以為ADC提供參考電壓。

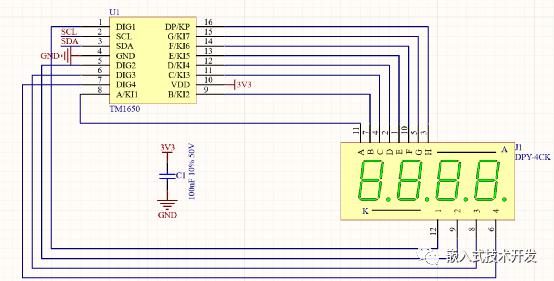

1.2顯示設計可以使用單片機直接驅動數碼管，但是會占用較多的IO口，且軟件設計上稍復雜，這里采用一個TM1650驅動一個4位共陰極數碼管。

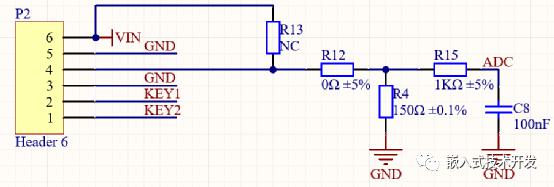

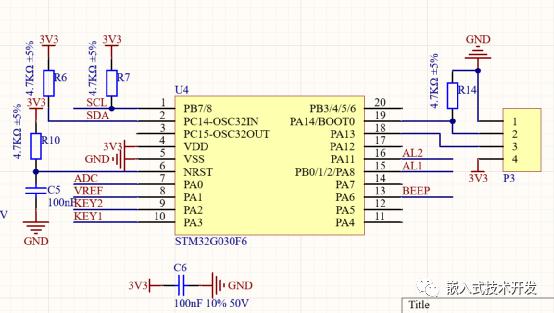

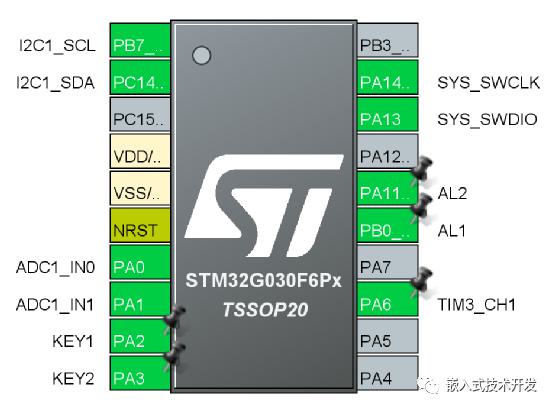

1.3單片機及AD采樣單片機使用STM32G030F6，內置ADC支持硬件過采樣，可以達到16位分辨率。采集電流或電壓，通過選擇合適的電阻即可。采集4-20mA電流時，R12為0R，R4為150R。采樣電壓時，R12和R4選擇合適的電阻分壓，使輸入范圍在3.3V以內。如果是直接采集電源電壓，短接R13即可。另外一路ADC通道采集TL431的VREF引腳，作為參考電壓。

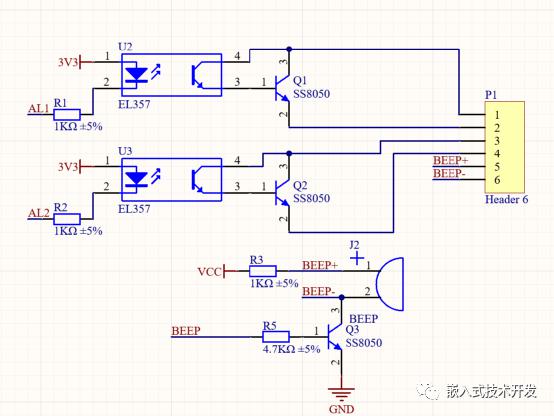

1.4報警設計兩個光耦隔離報警（超高報警、超低報警）輸出，外部增加了三極管，用于驅動繼電器等較大電流的設備。另外板載一個蜂鳴器（無源），同時引出蜂鳴器接口，也可外接蜂鳴器。

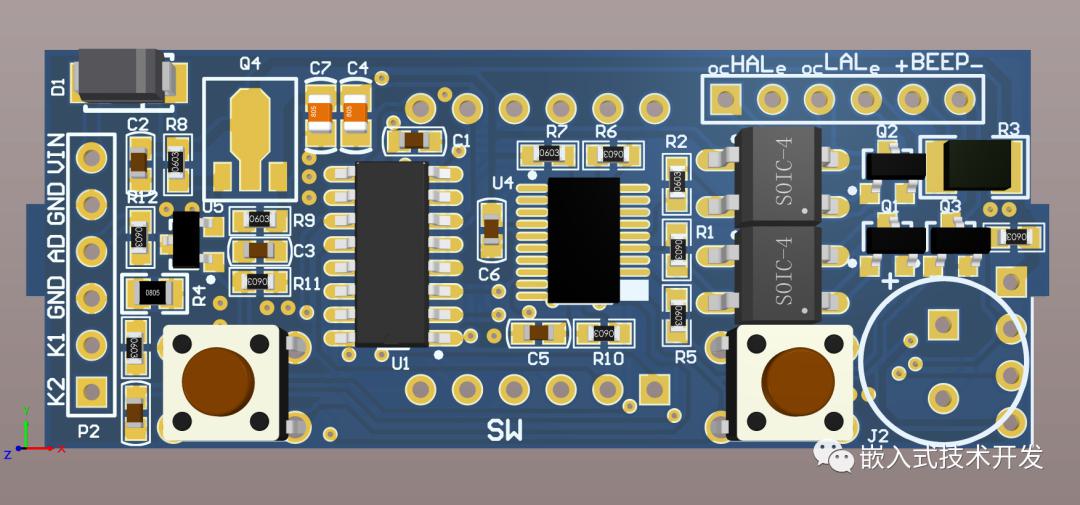

1.5按鍵兩個按鍵用于設置顯示參數、報警參數、校準等。兩個按鍵同時引出到端子上，也可外接按鍵。同時2個按鍵使用的是串口功能的引腳，可修改程序?qū)崿F(xiàn)串口輸出及設置。最終的PCB板如下，背面為數碼管。

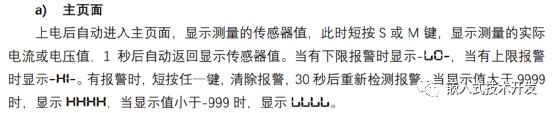

軟件實現功能如下：
東西只做了一版，軟硬件設計上可能還不太完善，僅供參考。
