1電排灌研究背景

機電灌溉排水是利用電能驅動水泵抽水進行排水灌溉的工程技術措施,適用于農田灌溉排水的機電灌溉排水工程稱為農業電灌溉排水工程。近年來,機電灌溉排水技術在許多國家得到了廣泛的應用,尤其是荷蘭、日本、美國等發達國家,在機電排灌方面發展迅速。

近年來,為促進農業生產,提高抗旱防澇能力,我國的機電排灌事業迅速發展。截至20世紀末,國內已經建成的固定排灌站共有49.8萬處,配套機電井更是多達332.5萬多口。少數省份還針對電排灌應用設計了農業排灌電價,通過電價差異來引導排灌系統的推廣應用。在電排灌區,主要通過新建臺變來保障排灌區供電。在設計時,通常是根據最大容量來配置臺變?nèi)萘康?同時通過無功補償?shù)确绞絹肀Ｕ想娔苜|(zhì)量。

2建模思路

計算方法關系到排灌耗電量的計算結果是否準確且符合實際,目前大致有以下三種計算方法:

(1)理論計算法:該法需要在掌握機泵技術參數的基礎上,從植物生長的需水量出發,通過機泵的能耗關系進行計算。植物的需水量與品種的不同,種植地的降雨量、流失量及其他水源補充量有關。具體畝耗電定額計算公式如下:

畝耗電定額=([植物畝需水量-(生長季降雨量-流失降雨量+地下水補充量)]/機泵時抽水量)×機泵時耗電

(2)直接測定法:該方法顧名思義,便是需要我們進行實地測量,在收集各項數據之后,進行分析計算,得出電耗。優點是比較真實可靠,不會因為對影響因素考慮不全而導致結果不符合實際:缺點是不易操作,且需要消耗很大的人力、物力。

(3)預測法:這種方法需要有足夠充實的歷史數據作為基礎,結合現今用電條件和以往的不同,來分析電耗的變化情況,在歷史數據的基礎上得出現今的電耗。

以上所述幾種方法互有聯系、互相依存,可單獨采取其中一種方法,也可將兩種、三種方法聯合起來使用。本文選取方法(1)來計算電排灌負荷。

首先我們需要確定植物的種類,因為不同種類的植物,其生長需水量亦各不相同:其次我們要確定種植地所處的區域,探究當?shù)氐臍夂?、地貌及地下水情況等可能對植物需水產生影響的因素:然后,再結合相關機泵的能耗效率,來計算出合理的排灌耗電定額。

為了方便確定種植地區域的氣候條件,在分析農業電排灌負荷前,需要依據各地的氣候、土地類型及耕種作物和排灌技術進行劃分。

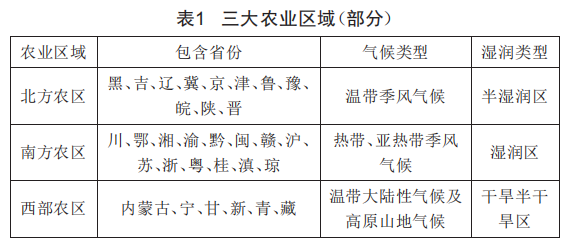

以400mm年降水線為界,中國的農業可根據地區差異性分為東部與西部:以溫帶、亞熱帶劃分,則可以分為南方與北方。為了研究農業電排灌負荷在不同區域的情況,結合我國部分行政區劃,在樣本滿足實證研究要求的基礎上,詳細總結了不同區域間農業電排灌的最優負荷情況。本文把中國分成北方、南方、西部三大農業區域,在同一農業區內,氣候條件、干濕情況較為相似。劃分結果如表1所示(未包含所有省級行政區劃),雖然部分省份同屬多個區域,但考慮到統計年鑒中數據均是分省數據,故同一省只能歸屬一個農業區。

排灌用水量的變化是引起電排灌負荷變化的主要原因。要建立電排灌負荷模型,首先要分析排灌用水量的變化情況。農業排灌主要是為了滿足農作物生長對水的需求,在排除其他因素的基礎上,本文只分析農作物生長對水的需求的變化規律。由于不同作物、不同地區的需求不同,為方便分析,本文以西南地區水稻種植為例[2]:

式中,IR為作物日凈灌溉需水量(mm/d):ETe為作物日需水量(mm/d):Pe為日有效降水量(mm/d):IDI為作物灌溉需求指數。

取一畝為單位灌溉面積,則一畝所需日灌溉水量為L=0.667IRm3/d。電排灌日負荷計算如下:

式中,s為灌溉面積(畝):K為水泵效率,等于每小時功耗/每小時抽水量。

3模型優化

上文根據農作物所需的灌溉水量得出了大致的灌溉電耗,在實踐中,農業電排灌負荷的大小不僅僅由植物生長需水決定,還與作物種植區域的自然條件及其種植體系有著巨大的關系。因此,在計算電排灌負荷時,必須考慮這些因素,盡可能使計算得出的結論與實際相符合。如若可以取得更多數據,就能對計算方法進行優化。根據當?shù)叵嚓P(guān)部門對排灌站的布局以及對排灌站電氣設備容量、排灌流量和揚程的規劃來計算電力負荷,其計算公式如下:

式中,Q為水流量(m3/s):H為總揚程:7為水泵、電動機及傳動裝置的總效率,對單級水泵7可取0.7。

根據計算公式初步求得P的數值后,可以進一步完善計算結果。首先選擇電動機的型號和容量,以此電動機的容量作為電氣設備的容量P設備?？傇O(shè)備容量與受載系數及同時系數的乘積,即為計算負荷,即:

K受載值一般為0.8~0.95,對配套的設備K受載取較高的數值:K同時值一般為0.75~0.9,同時使用的概率大,K同時就應該選取較高的數值。

4結論

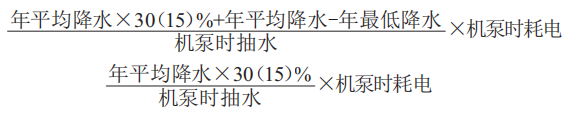

計算排灌電耗時,還有一個重要的影響因素,即非正常降水。當遇上影響降水的自然災害時,排灌電耗就會隨之增高。因此,在計算時應加入變化系數。該系數由所遇自然災害的種類及其嚴重性來確定,同時也受排灌區的地勢、地貌及水利設施影響。結合實際情況,給出了降水增加和降水減少兩種情況下增耗電能的計算公式:

即當降水過多時,需要利用水泵將雨水排出直至年最低降水量限值,而該過程中所消耗的電量即為增耗電量。當降水不足時,則需利用水泵灌入水直至達到年平均降水量限值,該過程中所消耗的電量也為增耗電量。其中降水系數根據災情嚴重與否分別取值為30%和15%(該系數根據不同地區的自然條件及水利設施可做修改)。
