引言

隨著我國工業自動化水平的不斷發展和提高,現代的企業工業生產分工越來越細化,流水線生產已成為企業生產環節一種重要的生產模式,運料小車在這種環境下應運而生,已成為企業生產工業運料的主要設備。"中國制造2025"提出,現代企業生產需不斷引入新技術、新工藝,突出先進制造和高端裝備,工業自動化水平向著智能化、網絡化和集成化方向不斷升級。本文介紹了運料小車控制系統的設計方案,采用了模塊化和緊湊型設計,實現了高效性和應用性。

1控制方案設計

1.1基本結構

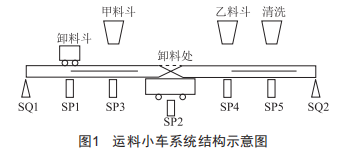

運料小車系統結構示意圖如圖1所示,它主要由甲料斗、乙料斗、卸料斗、清洗設備、傳感器和限位開關等部分組成。

1.2控制方案

1.2.1控制要求

(1)實現運料小車的裝料、卸料及清洗的準確控制:(2)實現運料小車多種配料方式:(3)具有手動、單周期、單步、連續、回原點等多種控制方式:(4)具有急停按鈕,便于對設備進行調整、檢修及緊急情況的事故處理:(5)實現對運料小車的變頻調速控制:(6)利用人機界面實現對運料小車的有效監控:(7)系統軟件及設備自動化集成,實現高效性和應用性:(8)系統通過PROFINET實現高速、實時通信。

1.2.2控制系統框圖

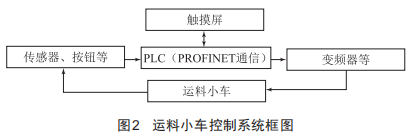

控制系統框圖如圖2所示。

2控制系統硬件設計

2.1控制器選型

本系統選用CPU1214CDC/DC/DC作為控制器。SIMATICS7-1200是西門子新推出的基于TIAPortal的小型PLC,實現了模塊化和緊湊型設計,功能強大、投資安全并且完全適合各種應用:可擴展性強、靈活度高的設計,可實現最高標準工業通信的通信接口以及一整套強大的集成技術功能,已成為完整、全面的自動化解決方案的重要組成部分,是目前工業化自動控制產品PLC的典型代表。

2.2觸摸屏選型

本系統選用西門子KTP700BasicPN作為HMI。KTP700Basic是西門子第二代SIMATICHMI精簡系列面板,滿足了用戶對高品質可視化和便捷操作的需求,即使在小型或中型機器和設備中也同樣適用:高分辨率和65500色的顏色深度是其突出優勢:借助PROFINET接口,其連通性也有了顯著改善:借助winCC(TIAPortal)的最新軟件版本可進行簡易編程,從而實現新面板的簡便組態與操作。

2.3變頻器選型

本系統變頻器選用西門子SinamicsV20。SinamicsV20具有結構緊湊、堅固耐用、調試迅速、操作簡便、經濟適用等優點,功率范圍覆蓋0.12~15kw,無需其他模塊或附加選件即可運行,可大大縮短安裝時間,通過集成式操作員面板(BOP)可順利進行現場調試和操作,通用串行接口和Modbus接口便于與第三方控制器進行通信,預制的接口和應用宏便于進行面向應用的設置。

2.4系統接線

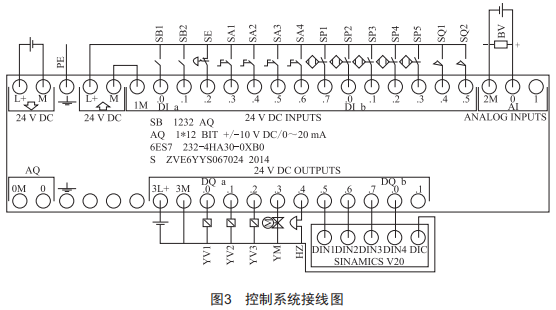

控制系統接線如圖3所示。

3控制程序設計

3.1TlAPortal軟件

系統組態采用TIAPPotal軟件。TIAPPotal是由全球自動化領軍企業德國西門子自動化與驅動集團發布的基于全球工業自動化發展的全集成自動化軟件平臺,幾乎適用于所有自動化任務,用戶能快速、直觀地開發和調試自動化系統,與傳統方法相比,無需花費大量時間集成各軟件包,同時兼顧了高效性和應用性。

3.2程序設計流程圖

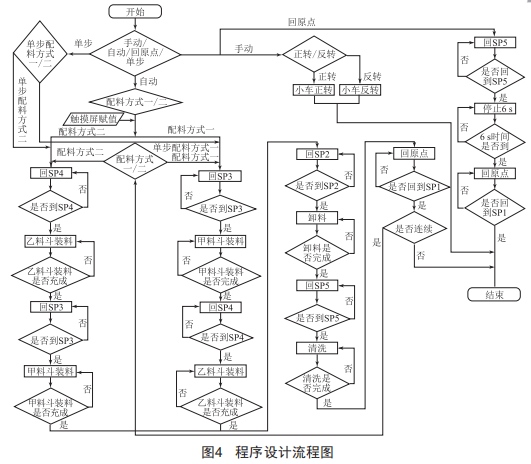

系統控制程序設計流程圖如圖4所示。

3.3控制程序

本系統控制程序相對而言較多和復雜,采用模塊化編程的方法進行設計。系統控制程序主要包含主程序與子程序,主程序主要涉及對手動程序塊、配料方式一程序塊、配料方式二程序塊、回原點程序塊、配料方式一單步程序塊、配料方式二單步程序塊、電機速度檢測(HMI)程序塊、HMI小車運動位置程序塊、離散量報警程序塊、急停、超限位、報警程序塊的調用。

4監控組態

系統的監控畫面由啟動視圖、控制選擇視圖、自動運行視圖、手動運行視圖、報警視圖、用戶視圖及回原點、單步視圖等七個視圖組成。

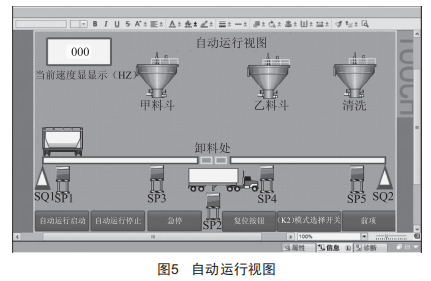

自動運行視圖畫面如圖5所示。

5變頻器參數設置

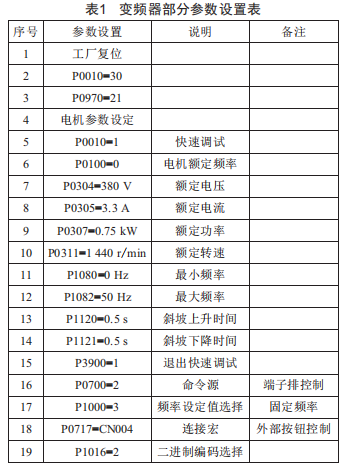

該系統的變頻器參數設置包括工廠復位、電機參數設置、連接宏選擇、頻率設定等,部分參數設置如表1所示。

6結語

該運料小車控制系統采用西門子全集成自動化軟件平臺TIAPPotal,實現了高效性和應用性,采用西門子S7-1200PLC作為控制器,實現了模塊化和緊湊型設計,采用西門子V20變頻器和KTPs00觸摸屏技術進行調速控制和實時監控,實現了對運料小車的有效控制,提高了生產效益。
