引言

隨著我國制造型企業的不斷發展,對生產的精細化運作和企業自身競爭力的要求越來越高,成本低、質量好、交付快,這就是制造型企業未來的出路。雖然很多企業已經上線了ERP、CRM、PLM等公司級管理軟件,但生產制造的流程仍然得不到很好的控制,生產效率低下,包括生產線上的加工信息、成本信息、質量信息、設備故障信息等不能及時反饋和有效控制。制造型企業追切需要實時收集生產信息,做好精益生產,通過黑燈工廠的應用進行快速反饋和決策,配合MES制造執行系統實現對生產工藝流程、質量的跟蹤和追溯,對生產設備的效能分析,為生產、質量、工藝等部門提供車間管理的信息服務,結合APS、WMS、SRM等生產輔助系統打通訂單、倉儲、物流各業務環節,實現生產制造的全面數字化和智能化。建設黑燈工廠,成為一個很有意義的研究課題。

1黑燈工廠理論介紹

關于黑燈工廠,首先是基于精益生產的前提來實現的。精益生產即“豐田生產",起源于日本,通過顧客需求拉動生產,以消滅浪費和快速反應為核心,使生產以最少的投入獲得最佳的運作效益和市場響應速度。精益生產的實質包括以下三個要素:

(1)一個目標:提高生產效率,降低生產成本,最大限度滿足和最優質量服務制造業的需求。

(2)兩大支柱:

準時化:在必要的時候,按必要的數量提供制造所需的物料。

自動化:當生產全過程任何一個環節發生異常,系統具備自動快速響應異常的能力。

(3)五項原則:

價值:以滿足和服務制造生產的程度來體現價值。價值流:基于制造的需求建立生產的價值管理流程。流動:生產流與信息流高效同步運轉。

拉動:各環節無縫連接,異常出現時,可以快速拉動響應機制。

完美:建立持續改善的管理流程。

隨著精益生產理念的不斷深入應用,在勞動力指向型企業里,大量的機械化生產代替了勞動力生產,即無人化生產,機械生產按程序運行,不需要燈光照明,這就是黑燈工廠。黑燈工廠指的是工廠可以關著燈,照樣在生產,從原材料進去,到中間的制造過程、檢測、包裝,直至最后成品,完全是無人化,通過MES等生產制造系統對自動化設備進行控制,自動化設備與照明系統智能交互,實現了最終的柔性生產,滿足了產品快速交付,高質量、低價格以及消費者對于產品多樣化、小量化的需求。

對于制造生產,黑燈工廠總體可實現如下目標:

(1)透明:通過實時生產數據的采集,進行統一調度,從領料、備料、投料,到生產、裝配、包裝、入庫等生產各環節,提高整體協作能力,使整個生產過程透明化、數字化。

(2)敏捷:對人員、設備、物料等生產信息快速進行整合協調,保證生產作業計劃順利進行,及時應對生產突發狀況。

(3)追溯:對所有生產數據進行分類歸檔,包括生產過程中的物料信息、工藝參數、質量狀況、設備運行情況等,確保實時動態記錄,保證產品的可追溯性。

(4)預警:根據生產情況,設定關鍵指標,實時監控指標完成情況,以最快的形式推送生產過程中的報警信息,提前反饋和快速響應處理,減少問題和故障的發生。

(5)改善:從產品質量到設備效率,全方位在線控制,實時在線監測,預防為主,動態調整,確保產品質量可靠性,不斷優化和持續改進。同時,生產設備的運行效率在全生命周期內得到了很好的控制,積累了大量設備運行數據,建立了非常完善的設備預防保養機制,為黑燈工廠的實現提供了基礎保障能力。

2黑燈工廠在RO膜自動化生產中的應用

RO膜,也就是反滲透膜,英文全稱ReverSeoSmoSiS。依靠反滲透膜在壓力下使溶液中的溶劑與溶質進行分離的過程,是凈水行業必不可少的關鍵水處理技術,得RO膜者得凈水市場。RO膜生產工藝過程復雜,很多關鍵技術問題還沒有得到解決,目前大部分都是手工卷膜,受熱捧的大通量RO膜產品由于手工卷膜非常困難,市場上一度出現斷貨情況。通過黑燈工廠的應用,實現了RO膜的自動化生產,解決了大通量RO膜生產的瓶頸問題。

2.1RO膜自動化生產的流程

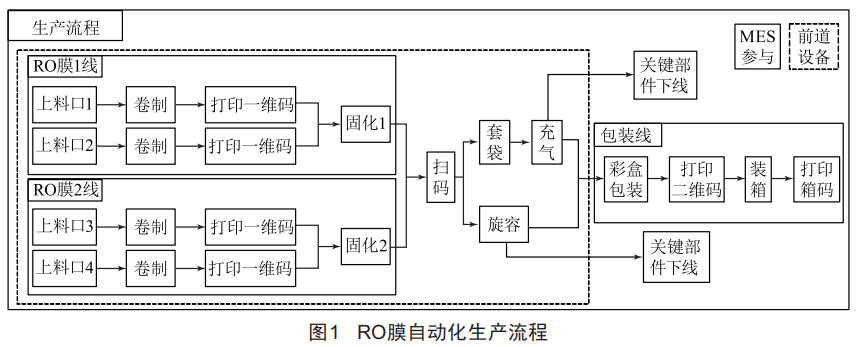

RO膜自動化生產分為卷膜、固化、裝配、包裝四部分,具體生產流程如圖1所示。

(1)卷膜:大通量膜生產需要根據不同尺寸卷制兩層以上的膜片,包括上導流布、膜片、網格、底導流布,自動疊加卷制在中心管上,最后自動卷上藍皮膠帶,完成卷膜部分的自動化生產。

(2)固化:通過RFID信息追溯自動貼標以區分物料的型號及信息,自動進入固化爐固化。

(3)裝配:根據預先設定的尺寸進行切割,通過緩存料倉及振動盤自動完成Y型圈和0型圈的裝配,最后自動卷上白皮膠帶,完成裝配部分的自動化生產。

(4)包裝:自動充氮包裝膜,然后進入后道自動裝盒、裝箱。

2.2RO膜自動化生產的黑燈工廠應用

通過對RO膜生產區域的整合,不斷優化生產流程,將原來的手工生產設備升級為自動化生產設備。首先,生產區域可以通過光感、熱感、動感及手動來控制照明燈:其次,將智能照明系統與自動化設備相對接,在設備正常運行且現場無人巡查的情況下,智能照明系統會自動關閉對應區域照明,即為黑燈工廠的效果,當設備需要上料或出現故障需要人為干預時,設備再向MES生產執行系統輸出信號,同時也會向智能照明系統輸出信號。辦公室值守人員可以第一時間收到MES系統的報警信號,并且對應生產區域的照明亮起,方便操作人員進行換料或故障排查。上料完成或故障排除后,車間繼續進行黑燈生產。

RO膜自動化生產黑燈工廠的應用,包括總體方案設計、自動生產排程、自動線邊庫上料、自動設備管理,保證了黑燈工廠整體的穩定運行。

2.2.1總體方案設計

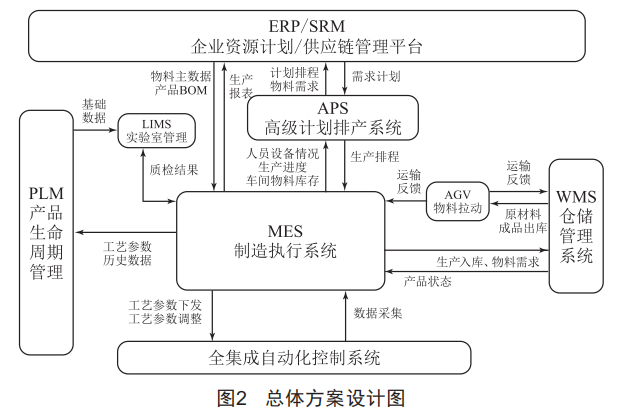

詳細方案如圖2所示。

MES系統通過接口,接收ERP的物料主數據、產品B0M和反饋MES系統中的工單排程生產完工情況,接收WMS原材料檢驗申請、原材料和成品的庫存信息、生產領料單信息并發送生產補料單信息、生產入庫單信息、產品狀態,接收AGV系統的物料拉動信息與狀態,接收自動化設備的設備狀態、生產信息、工藝信息、打印信息。

APS系統通過接口,接收ERP系統的需求計劃并發送生產排程結果,接收MES系統中的生產進度和庫存信息并發送生產排程結果,接收WMS系統中的物料和成品庫存信息以及物料的回貨計劃信息。

2.2.2自動生產排程

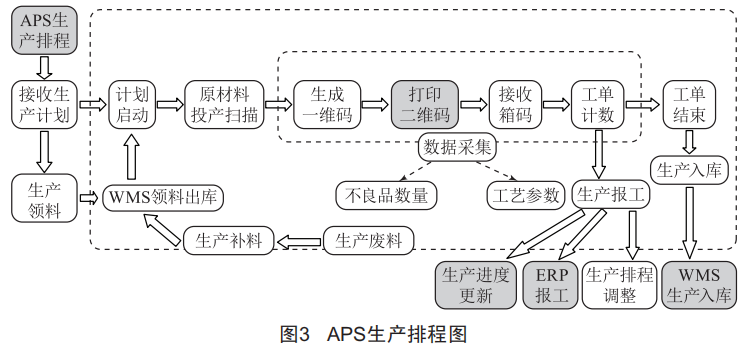

詳細方案如圖3所示。

RO膜生產線是一體自動化設備,生產前需在MES系統中選擇下達的生產計劃并記錄物料投放信息,采集生產過程信息并記錄產出數量,每個APS生產排程工單都會根據MES系統下達的任務執行,自動完成生產排程的全過程。生產過程中設備剔除的不良品需累計不良數量發送給MES系統,根據不良數量生成相應的檢驗單,并補全相應的檢驗數據。生產完工后通過WMS入庫,工單結束前通過計數反饋自動調整生產排程。APS生產自動排程,保證了黑燈工廠的訂單計劃持續供應。

2.2.3自動線邊庫上料

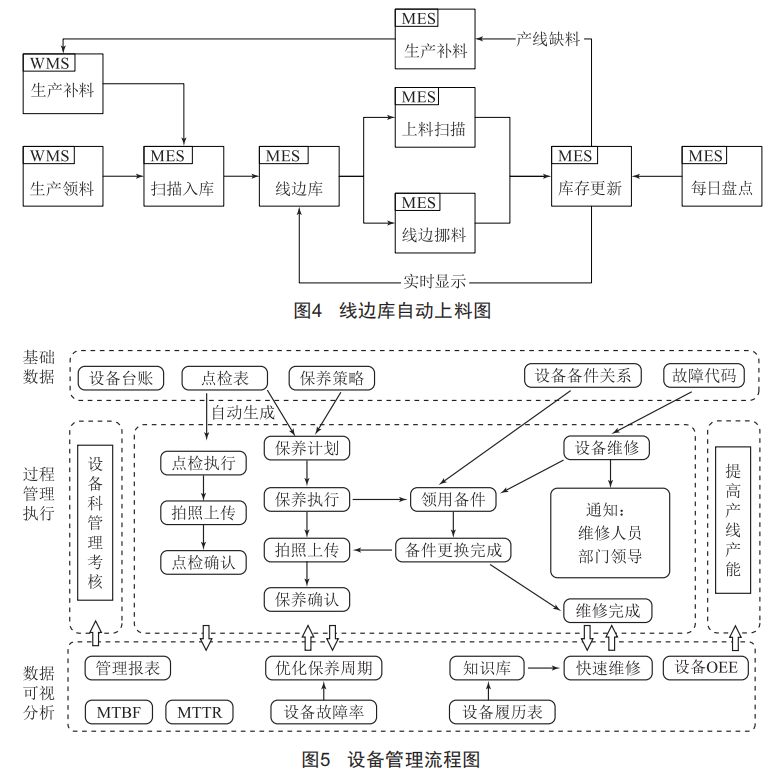

詳細方案如圖4所示。

工單生產前,生產人員根據ERP的生產領料單去倉庫領料,WMS系統將實際領料情況發送給MES系統,MES系統記錄相應工單的領料信息。車間人員在MES系統提前維護好線邊庫基礎信息,在領料到線邊時在系統中記錄入庫到線邊的物料信息。在生產時,系統根據投產的物料或者產出累計物料消耗,并更新物流庫存。在每天生產結束時,生產人員或線邊管理人員需盤點線邊庫內的物流實際情況,并記錄物料庫存盤點信息。

通過線邊庫的調度,AGV小車自動運輸,直接與RO膜生產設備對接自動上料,實時匹配庫存信息和生產需求信息,保證了黑燈工廠的連續運行。

2.2.4自動設備管理

詳細設備管理流程如圖5所示。

黑燈工廠的應用,離不開設備的穩定運行。制定詳細的設備管理流程,首先要建立自動化設備的基礎運行數據庫,包括設備臺賬、保養計劃和常見的故障解決方案等:其次,生產過程中要認真執行保養計劃,及時盤點備件庫存情況:最后,要持續監控自動化設備過程,實時收集設備運行數據,包括溫度、電流、功率等,通過分析比對判斷設備運行平穩情況,及時預判可能出現的故障及備件更換計劃,從而大大降低設備故障率。

3結語

文中主要介紹了黑燈工廠在RO膜自動化生產中的應用,基于精益生產不斷優化流程的前提,對實現凈水行業RO膜產品自動化生產的黑燈工廠進行了詳細闡述,包括整體的方案設計以及保證黑燈工廠穩定運行所需要的基本條件。隨著制造業的快速發展,再加上如今人們對水質的要求越來越高,高品質的RO膜產品市場需求也越來越大,黑燈工廠的應用在RO膜自動化生產中將發揮越來越大的作用。
