引言

山鋼股份萊蕪分公司能源動力廠負責維護的深井地理位置分布分散、位置偏遠,有線網絡難以覆蓋,操作人員要到現場進行設備啟停,特別是雨雪天氣,操作環境比較惡劣。供水車間從挖掘現有設備潛力、大力降低人力資源壓力、改善現場工作環境等方面考慮,依托萊鋼能源管控中心硬件設施,實現水源地的集中遠程控制。

隨著移動互聯網技術的發展和3G/4G技術的成熟,使用智能手機安裝相應的應用軟件(APP)對工藝過程和生產線進行監控和操作成為可能。

移動終端由于其便攜性、靈活性,配合移動通信運營商的無線通信網絡,可以用于為操作人員搭建全天候、不受地域限制的操作平臺。

1功能簡介

基于手機APP技術的供水優化控制系統以萊鋼能源動力廠所轄自來水廠、水源地為控制對象,系統采用Modbus總線通信、DTU無線數據終端、OPC和WEB服務及中國移動4G網絡實現對水泵、水池及管網設備的監控。通過對供水系統的壓力、流量及泵的開關量、電流電壓、水位等進行測量、控制及遠傳,實現對供水過程有效的遙測及控制。

1.1傳統操作模式

在萊鋼自來水廠設置操作員站,通過操作畫面進行監控和操作,這是常規的操作模式。

1.2移動操作模式

通過安卓智能手機客戶端進行監控和操作。該種方法不受地域影響,只要有中國移動網絡覆蓋,即可對設備進行操控,適用于偏遠的水源井如清泥溝一級泵站和東泉水源地泵站。

1.3高級優化模式

采用高級語言(C#)實現供水控制系統的優化控制,根據各個供水時段對供水壓力的要求,結合尖峰平谷電價進行調整,達到節能和降低運行成本的目的。

2系統架構

本系統采用4層架構,通過OPC、移動3G/4G接入和WEB服務等成熟的技術,構成一個完整的由硬件、通信網絡和應用軟件構成的平臺。

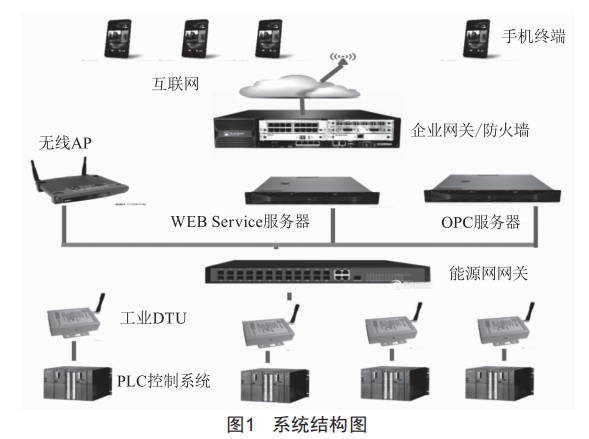

如圖1所示,該系統主要由PLC、OPC服務器、Webservice服務器和Android客戶端四個部分組成。

2.1現場PLC控制層

現場使用的PLC采用施耐德公司的tWido控制器,完成現場設備的控制和數據采集,通過DTU接入中國移動網絡,與萊鋼能源管控中心的企業網關通信。

2.2OPC服務器數據采集層

在該功能中,主要是根據統計的PLC數據接口把PLC數據采集到PC端?？紤]到通用性,我們采用KepWareOPC服務器進行數據采集。

2.3WebService服務層

Webservice是一個平臺獨立、低耦合、自包含、基于可編程的Web的應用程序,可使用開放的XML(標準通用標記語言下的一個子集)標準來描述、發布、發現、協調和配置這些應用程序,用于開發分布式互操作的應用程序。

Webservice技術,能使得運行在不同機器上的不同應用無須借助第三方軟件或硬件,就可相互交換數據或集成。依據Webservice規范實施的應用之間,無論它們所使用的語言、平臺或內部協議是什么,都可以相互交換數據。Webservice可以執行具體的業務功能。Webservice很容易部署,為整個企業業務流程的集成提供了一個通用機制。

2.4安卓系統移動終端層

Android移動設備主要通過調用Webservice服務器上的相應method,對PLC的數據進行讀寫,操作人員通過簡潔明了的圖形界面設備進行操作和監控。

該系統用Eclipse平臺開發,采用Java語言編寫程序。Eclipse是一個開放源代碼的、基于Java的可擴展開發平臺。

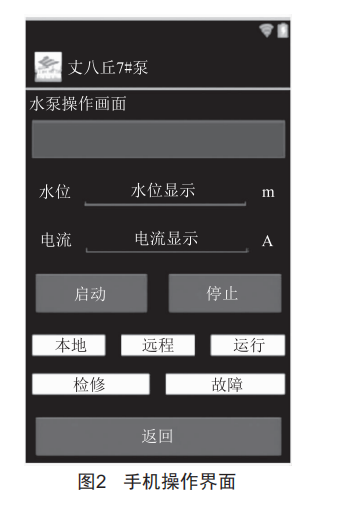

考慮到控制系統對實時性的要求,軟件利用多線程技術,做到了最小的網絡數據資源和手機電力消耗,實現對現場設備的實時控制,畫面刷新速率達到了1s,接近WinCC等監控軟件的指標。手機操作界面如圖2所示。

該系統中Webservice服務器是實現移動客戶端和控制系統通信的橋梁,對手機客戶端的請求作出響應,通過調用相應的OPC服務,實現對現場設備的控制。

3結語

本系統通過移動互聯網對萊鋼水源的的PLC系統進行監控和操作,數據需要從自動化控制網絡,萊鋼能源網、萊鋼骨干網,穿越萊鋼企業網關和防火墻接入互聯網,實現水源地的遠程控制。該項目的實施,提高了工作效率,降低了職工勞動強度,提高了水源地管理水平。
