引言

進入"十三五",國家發改委、國家能源局正式印發《電力發展"十三五"規劃》(2016一2020年),其中指出:因地制宜規劃建設熱電聯產項目。在充分利用已有熱源且最大限度地發揮其供熱能力的基礎上,按照"以熱定電"的原則規劃建設熱電聯產項目:優先發展背壓式熱電聯產機組。同時,《國務院關于印發"十三五"節能減排綜合工作方案的通知》(國發(2016)74號)中明確指出:加快發展熱電聯產和集中供熱,利用城市和工業園區周邊現有熱電聯產機組、純凝發電機組及低品位余熱實施供熱改造,淘汰供熱范圍內的燃煤鍋爐。廊坊熱電廠設計承擔廊坊市區供熱面積1400萬m2,2018年實際供熱面積已達到設計值,隨著市區采暖對穩定可靠熱源的需求持續加大,現有的供熱方式和系統將難以滿足外部市場的要求。因此,充分挖掘現有設備的潛力,進行供熱系統改造,提高電廠的供熱能力,勢在必行。

1廊坊熱電廠供熱系統現狀

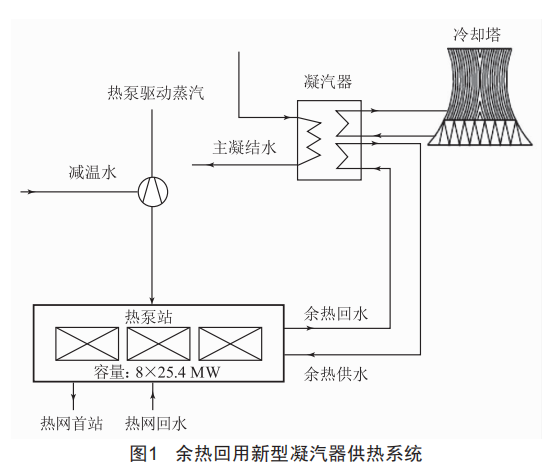

廊坊熱電廠抽汽凝汽式機組總裝機容量為2×350MW,采用了新型凝汽器余熱回用系統,如圖1所示。熱網首站采用熱泵＋熱網加熱器兩級加熱模式。熱泵系統以機組0.4MPa、245℃供熱抽汽為驅動汽源,提取冷源余熱。2×85t/h供熱抽汽經減溫后進入熱泵,凝結成水,溫度8o℃。通過閉式凝結水箱回收后,由熱泵站內凝結水泵送至熱網疏水管道:115oot/h熱網回水首先進入熱泵一級加熱,水溫由55℃加熱到7o.2℃,再經熱網換熱器二次加熱后對外供熱。1328ot/h冷源余熱進入熱泵,提取余熱后,熱泵循環工質從3o℃降為24.8℃,進入凝汽器吸熱升溫后再進入熱泵,完成熱泵一凝汽器一熱泵的閉式循環。

2熱泵參數及系統運行

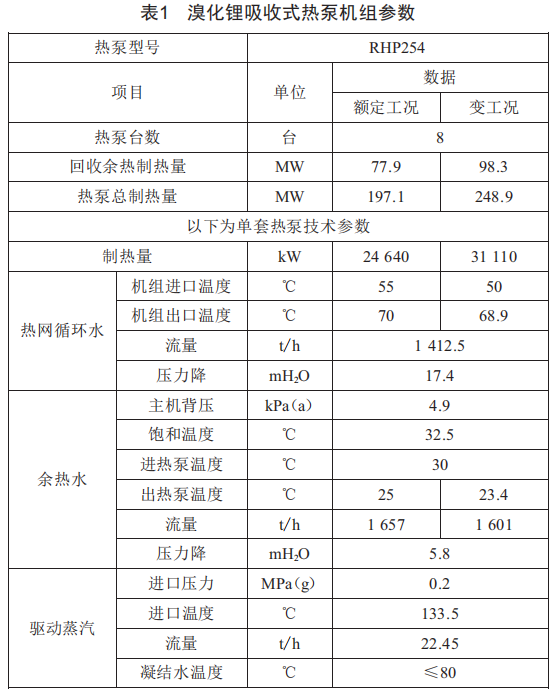

廊坊熱電廠采用8臺單機制熱量為25.4MW(回水溫度55℃)的溴化鋰吸收式熱泵。溴化鋰吸收式熱泵額定設計工況技術參數如表1所示。

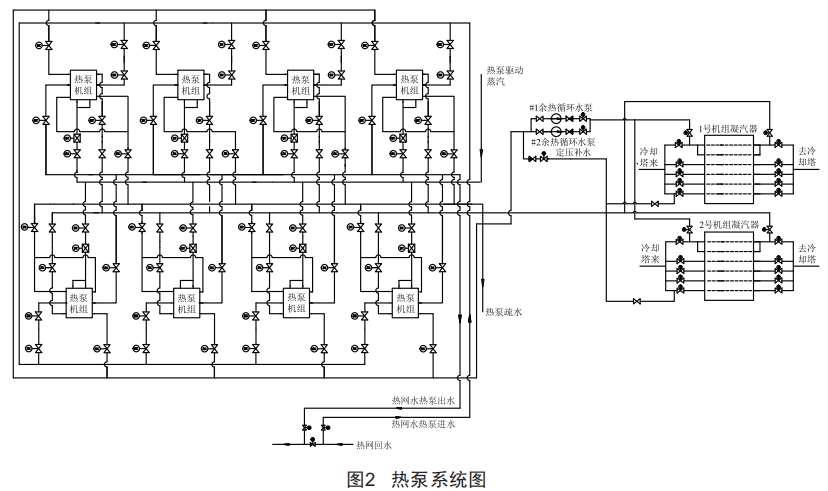

現有設計型式為單機帶50%熱泵,即單臺機組運行只能帶4臺熱泵。在供熱期間,如僅一臺機組運行,則其余5o%熱泵處于備用狀態,浪費嚴重。熱泵運行系統圖如圖2所示。

3改造前供熱能力分析

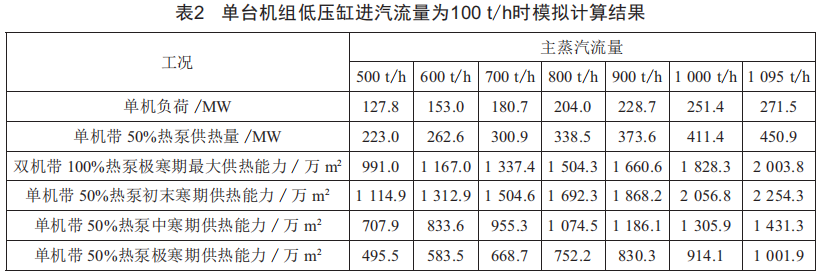

考慮到機組現有供熱情況及機組的調峰能力,以余熱系統回收熱量8oMW為例,模擬計算單臺機組低壓缸進汽流量為1oot/h的情況下,單機運行與雙機運行情況下不同主汽流量時,發電負荷與供熱能力的關系。計算結果如表2所示。

由表2可以看出,低壓缸進汽流量為1oot/h,主汽流量5oo~1o95t/h變化時,單機帶負荷能力變化范圍為127.8~271.5MW,單機供熱量變化范圍為223.o~450.9MW。雙機帶100%熱泵在極寒期(按45w/m2考慮)供熱能力變化范圍為991.0~2003.8萬m2,主汽流量在750t/h以上時,能滿足現有供熱面積(按1400萬m2考慮)的需求,且電負荷能維持在190MW以上。

考慮在供熱期,存在一臺機組運行的可能性。從表2可以看出,低壓缸進汽流量為100t/h,主汽流量500~1095t/h變化時,單機帶50%熱泵在初末寒期(按20w/m2考慮)的供熱能力范圍為1114.9~2254.3萬m2,主汽流量在650t/h以上時,能滿足現有供熱面積(按1400萬m2考慮)的需求,且電負荷能維持在165MW以上:單機帶50%熱泵在中寒期(按31.5w/m2考慮)的供熱能力范圍為707.9~1431.3萬m2,主汽流量達到最大進汽流量時,能剛好滿足現有供熱面積(按1400萬m2考慮)的需求:單機帶50%熱泵在極寒期(按45w/m2考慮)的供熱能力范圍為495.5~1001.9萬m2,主汽流量在最大值時,也不能滿足現有供熱面積(按1400萬m2考慮)的需求。

4熱泵系統改造方案及改造后的供熱能力分析

目前,單臺機組最小低壓缸進汽流量設計為100t/h,小機進汽流量最大為63t/h,在機組背壓4.9kPa運行時,熱泵吸收總乏汽量為130t/h,單機運行已基本滿足熱泵所需乏汽量,雙機運行冷源損失較大。同時,在實際運行過程中,中壓缸排汽蝶閥的最小漏汽流量較高于設計值,造成低壓缸最小進汽流量增大,且運行調整安全性較差,不能滿足機組調峰過程中的安全運行要求。雙機運行時,機組運行背壓需提高至4.9kPa以上,整體經濟性較差,考慮到小機進汽流量和低壓缸最低進汽流量,單臺機組已具備帶100%熱泵條件。

4.1改造方案

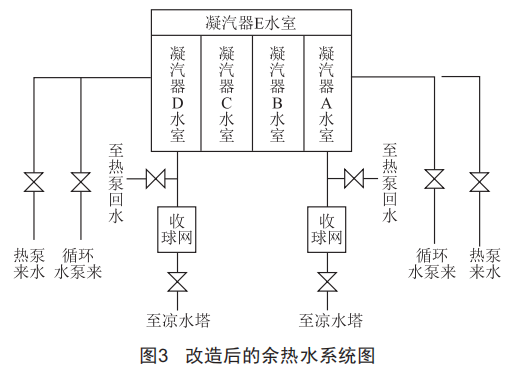

一臺機組進行余熱水管道增容改造,即利用主凝結區1/4區(主凝結區為4路進水、4路回水)進回水管路與凝汽器增容改造區余熱水進回水相互連通,在改造機組凝汽器增容區回水母管與兩臺機組余熱水回水母管增加聯絡管,其主要目的為讓單臺機組余熱水量達到13000t/h,滿足全部熱泵所需余熱量。經熱泵冷卻后,余熱水出水回收至主機循環水泵入口前池。改造后余熱水系統圖如圖3所示。

4.2改造后的供熱能力分析

結合機組實際運行情況,考慮帶100%熱泵機組的低壓缸進汽流量在100t/h工況下,針對不同主蒸汽流量下機組負荷與供熱能力進行模擬計算,結果如表3所示。

從表3可以看出,一臺機組帶100%熱泵(低壓缸進汽流量為100t/h),主汽流量500~1095t/h變化時,帶100%熱泵機組單機帶負荷能力變化范圍為127.8~271.5MW,單機供熱量變化范圍為263.0~490.9MW?？紤]在供熱期,存在一臺機組運行的可能性。帶100%熱泵機組單機在初末寒期(按20w/m2考慮)的供熱能力范圍為1314.9~2454.3萬m2,主汽流量在550t/h以上時,能滿足現有供熱面積(按1400萬m2考慮)的需求,且電負荷能維持在140MW以上:帶100%熱泵機組單機在極寒期(按45w/m2考慮)的供熱能力范圍為584.4~1090.8萬m2,主汽流量在最大值時,也不能滿足現有供熱面積(按1400萬m2考慮)的需求。

4.3熱經濟性分析

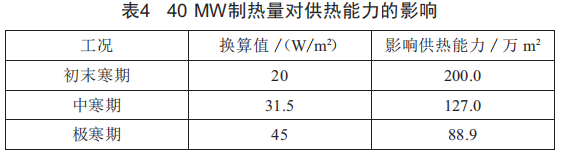

由以上分析可以得出:改造后,單臺熱泵可在其他條件一定的情況下,多增加40MW制熱量,此制熱量在初末寒期、中寒期及極寒期對供熱能力的影響如表4所示。

從表4可以看出,單臺機組運行時,帶100%熱泵后,在其他條件一定的情況下,較帶50%熱泵時,在初末寒期供熱能力提高200.0萬m2,在中寒期供熱能力提高127.0萬m2,極寒期供熱能力提高88.9萬m2。折算下來全年發電標準煤耗降低約2.15g/kw·h,節省標煤0.794萬t/年,二氧化碳和二氧化硫排放量分別減少1.728萬t和0.0538萬t。

5結論

(1)通過熱泵系統節能改造,提高了機組的供熱能力和供熱保障水平,降低了煤耗率。

(2)全年發電標準煤耗率降低約2.15g/kw·h,節省標準煤0.794萬t/年。

(3)二氧化碳和二氧化硫排放量分別減少1.728萬t和0.0538萬t。
