基于深度強化學習的無人機可信地理位置路由協議>>

專家意見：該文提出了一種基于深度強化學習的可信無人機地理路由協議DTGR，為無人機自組網提供了高效可靠的網絡通信方案。

具體而言，使用新的信任度度量和更新方式，減少通信過程中的檢測開銷。然后結合下一跳的狀態特征構建MDP模型，并根據信任度設計了獎勵函數，最后訓練深度神經網絡學習最優路由決策。DTGR能夠在包含異常節點的場景中降低端到端時延、提升包遞交率，優化網絡性能。

總體而言，論文結構合理，格式規范，闡述清楚，工作具有創新性。

研究背景與動機

隨著無人機硬件和通信技術的飛速發展，無人機變得更靈活、健壯和低成本。無人機的應用也變越來越廣泛。多無人機通過自組網的方式協同通信可以高效的處理復雜的任務并且具有更高的可擴展性。

路由協議作為無人機通信網絡的重要一環，存在高移動性、網絡拓?fù)渥兓l繁、異常節點的挑戰，從而造成的丟包和時延的增加，嚴重的影響了路由的性能。

傳統的和啟發式的無人機路由協議無法更好適應復雜的飛行環境和多變的通信任務，因此基于深度強化學習的無人機路由協議成為目前熱門的路由研究方向。然而目前基于深度強化學習的無人機路由協議主要致力于根據不同的優化指標學習下一跳，從而來提升網絡性能，卻沒有考慮異常節點對網絡性能造成的潛在影響。

為了在非完全可信的網絡中感知異常節點，其中有一些主流研究方案采用節點信任度衡量節點的異常程度，然而這些方法在通信過程中檢測，引入了額外的檢測開銷，并且需要在決策前更新節點的信任度，降低了網絡性能。

為了解決上述的問題，本文提出了一種基于深度強化學習的無人機可信地理位置路由協議（DTGR）。每個節點通過可信第三方提供、更新節點的信任度，降低了評估開銷。結合目標節點的地理位置、鄰居拓?fù)湫畔⒆鳛闋顟B(tài)特征，將路由選擇過程建模成馬爾可夫決策過程，然后使用DRL算法進行更智能決策，從而提升網絡性能。

系統模型和提出路由協議

1.信任度模型

在存在異常節點的無人機網絡中，可以用節點信任度來反映了節點的服務能力，它是一個標量。它用來評估鄰居在通信過程中出現積極或者消極行為的概率，引入可信第三方提供節點的信任度，使用理論與真實的時延偏差d和丟包率h作為信任度的評估因子,因此節點的信任度T定義為

2.該文提出的路由協議

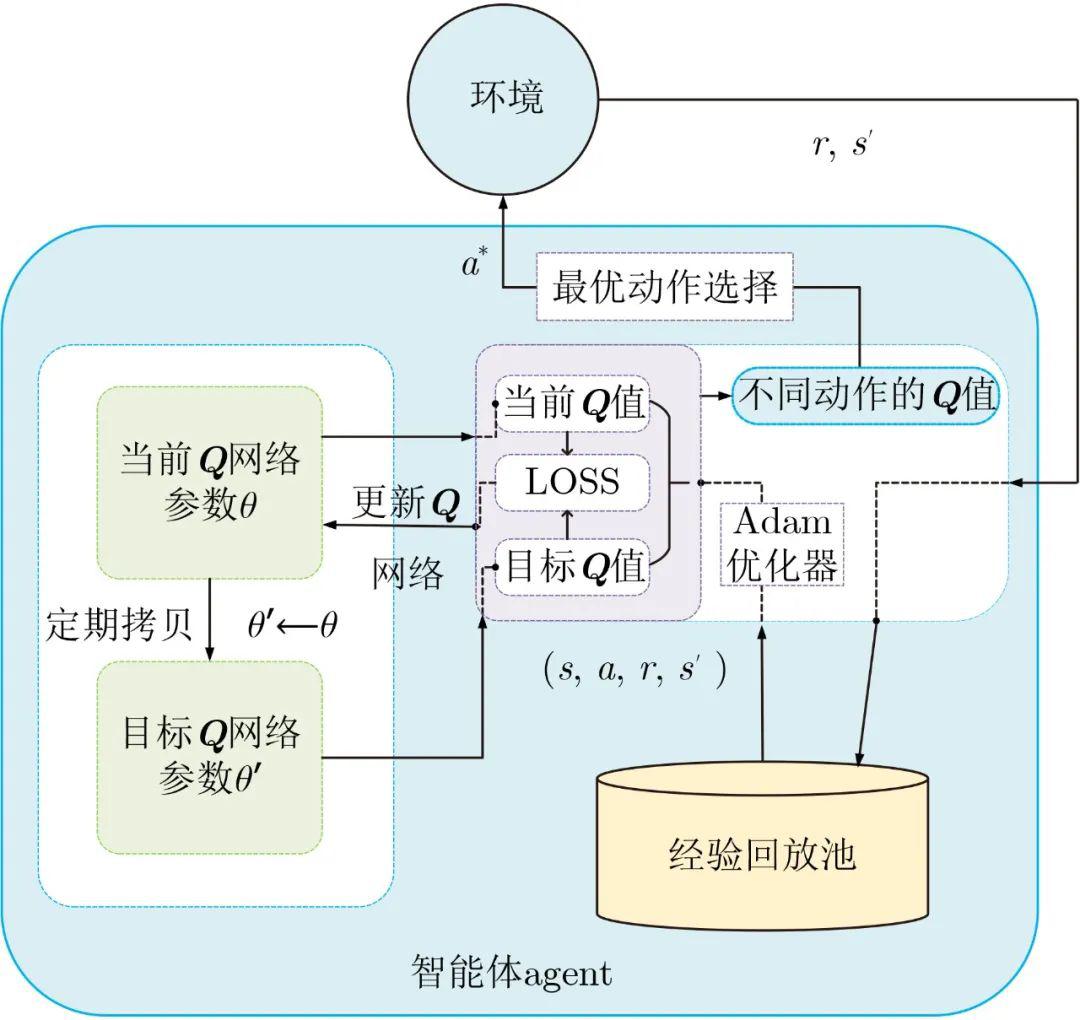

該文提出的基于深度強化學習的可信地理路由協議(DTGR)，其主要架構如圖1所示

圖1 DTGR協議架構

首先無人機網絡中每個節點會通過信標周期的廣播信標，并維護自己的鄰居表。

鄰居表包含節點的鄰居的編號、信任度、地理位置和兩跳鄰居拓?fù)湫畔ⅰ?/span>

兩跳鄰居拓?fù)湫畔⒌哪康氖亲尞?dāng)前轉發節點能夠評估兩跳鄰居到終點的可達性，預測下一跳為空洞區域或孤立節點的概率。

同時在數據包轉發過程中，記錄以下額外信息：源節點，上一跳和終點的編號和位置。并且維護一個已訪問的節點集。從而避免環路。

然后借助上述構建的鄰居表和數據包記錄的額外信息，將路由選擇過程(即源節點將數據包通過若干跳傳輸轉發到目的節點的過程)建模為馬爾可夫決策過程(MDP)，其中MDP包含四元組<S,A,P,R>，其描述如下：

(1) 狀態空間S：當節點c需要轉發數據包時，它鄰居的信息決定了的最優決策，因此節點c的狀態空間s_c包含c的所有鄰居節點的信任度、每個鄰居距離終點的距離、上一跳與c以及c與每個鄰居的向量余弦近似度、c的兩跳鄰居離終點最近的距離和兩跳鄰居的數量。

(2) 動作空間A： 當節點c接收到數據包時，c的通信范圍內所有鄰居組成了動作空間，其中可選c的一個鄰居進行轉發，

(3) 轉移概率P： 由真實環境決定，在本文中P是隨機且未知的。

(4) 獎勵函數R： 為了讓節點能夠感知下一跳的異常程度從而輔助決策，在獎勵函數中引入信任度。當節點c選擇鄰居節點i作為動作時，其獎勵值為

最后根據上述構建馬爾科夫決策四元組，將狀態空間輸入到深度Q網絡(DQN)，然后輸出路由決策。其中DQN利用深度神經網絡逼近Q值，Q值表示了當前節點選擇下一跳節點獲得累積獎勵期望，然后根據Q值來選擇最優的下一跳。在DQN的訓練階段，選擇下一跳的策略為

其中，ε為神經網絡的權重參數，在選擇下一跳的時候以1-ε的概率選擇神經網絡輸出的最大Q值對應的動作，為了避免陷入局部最優，以ε的概率隨機的選擇下一跳。

在測試階段，根據已經訓練好的網絡直接選擇下一跳最大的Q值作為下一跳。

仿真結果

圖2顯示了總節點數為100、異常節點數比例為0.15時不同路由協議學習曲線（GPSR無法訓練，故平均端到端時延隨訓練回合恒定），從圖中可以看出所提的協議DTGR在訓練了一至兩回合后即趨向收斂且時延最低。

圖2?不同協議的訓練曲線

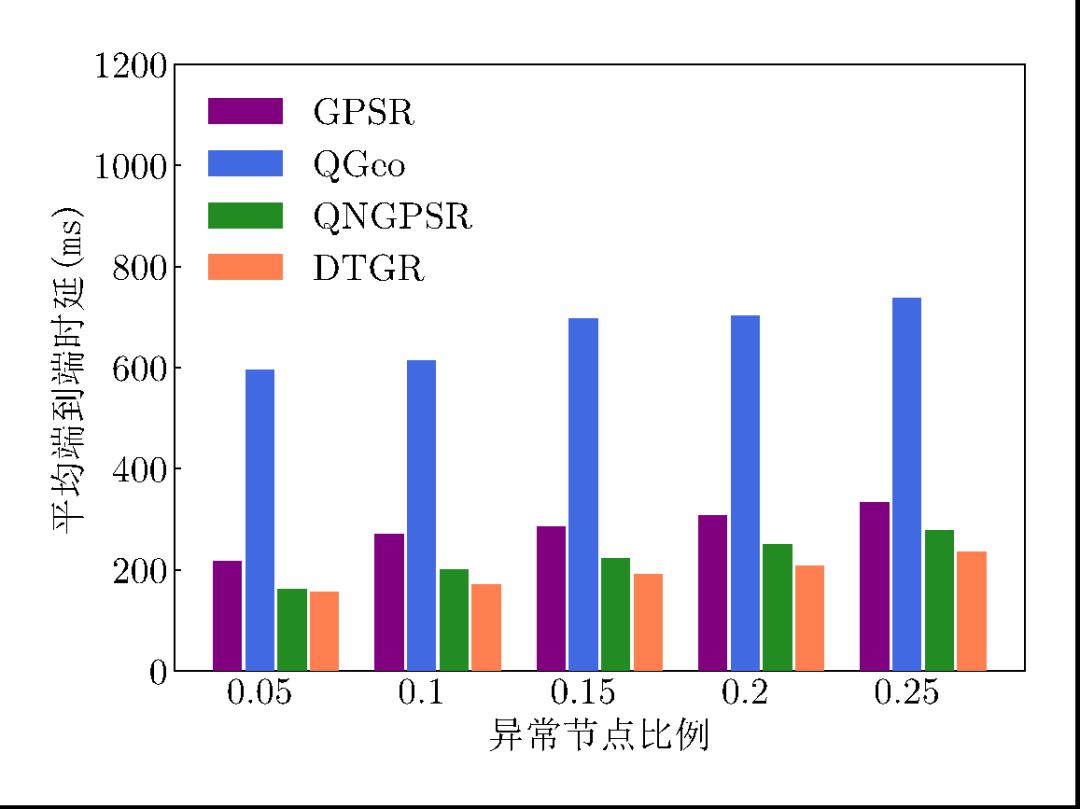

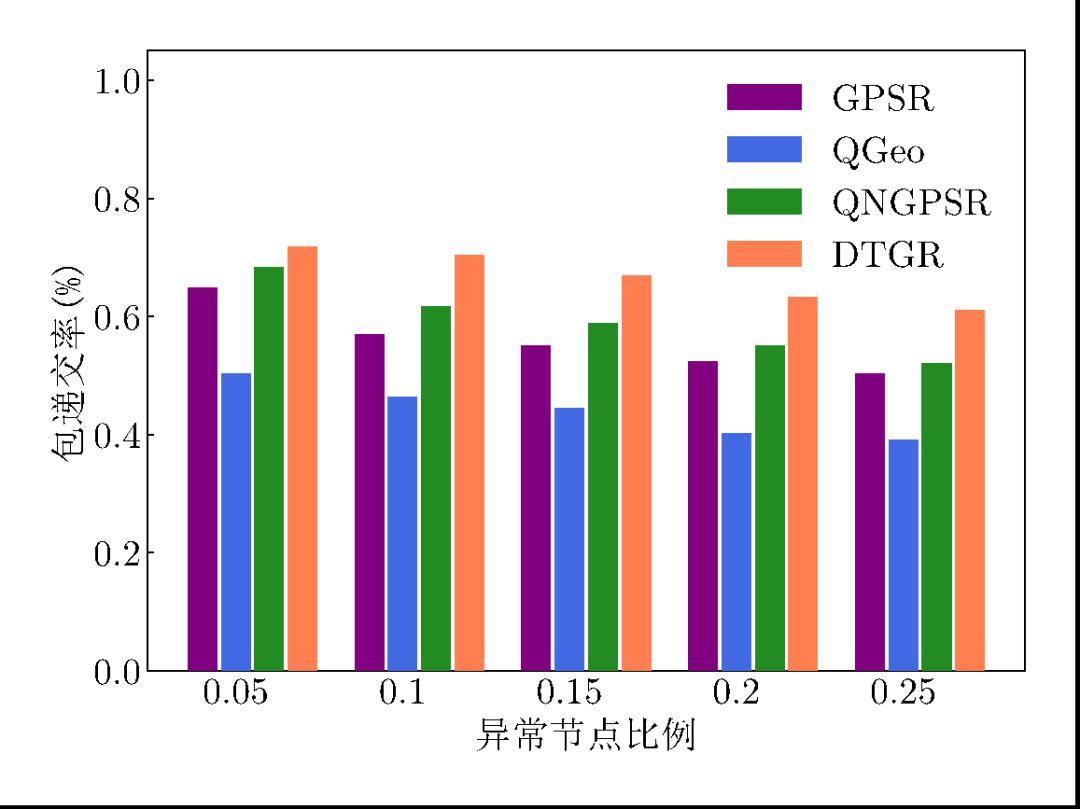

圖3展現了異常節點比例對協議性能的影響。從圖3(a)(b)可以看出當異常節點比例升高時，所有協議的時延都在上升、包遞交率都在下降。

因?yàn)楫?dāng)總節點數量固定時，異常節點數量越多則傳輸鏈路包含異常節點的概率增大、轉發成功的概率減小、傳輸時延提升。

另一方面，所提的協議DTGR相比于其他協議擁有最低的時延、最高的包遞交率。其原因是DTGR能夠感知節點的信任度，利用神經網絡評估每個節點潛在的路由能力，進而選擇網絡性能最優的下一跳。

實驗結果說明了所提的協議DTGR在異常節點的密度發生改變時，相較其他協議能進行更優的路由決策，保障網絡性能。

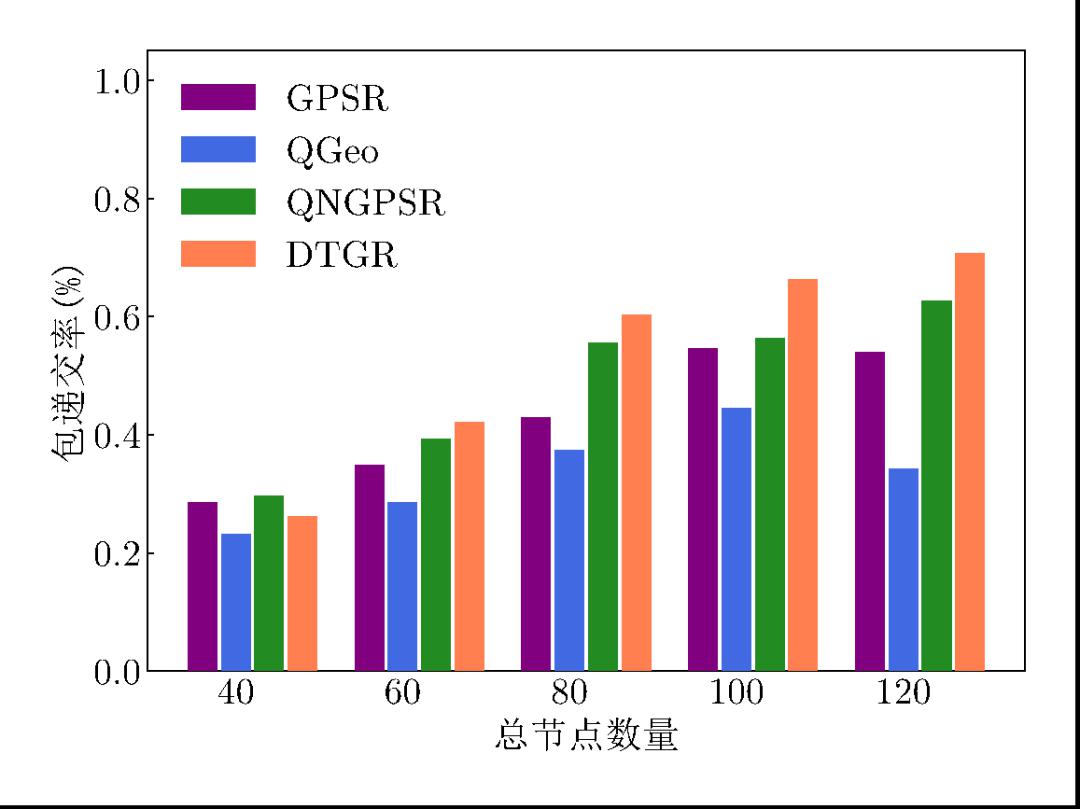

圖4展示總節點數量對協議性能的影響，從圖4(a)(b)可以看出當節點數量在60及以上時，所提的協議DTGR擁有最優的平均端到端時延和包遞交率。這是因?yàn)槲覀兊膮f(xié)議能夠避免選擇信任度較低的節點進行下一跳的轉發。

在圖4（b）中總節點數量為40時DTGR包遞交率略低于GPSR和QNGPSR，這是因?yàn)镈TGR不具備周邊轉發模式。

周邊轉發模式會在節點無可選下一跳時，嘗試重傳數據包給已轉發過的節點，在節點數量稀疏、可達鏈路很少時此模式能顯著增加包遞交率。

但重復選擇之前的異常節點會引入額外的時延增加通信開銷，故DTGR放棄使用周邊轉發模式。

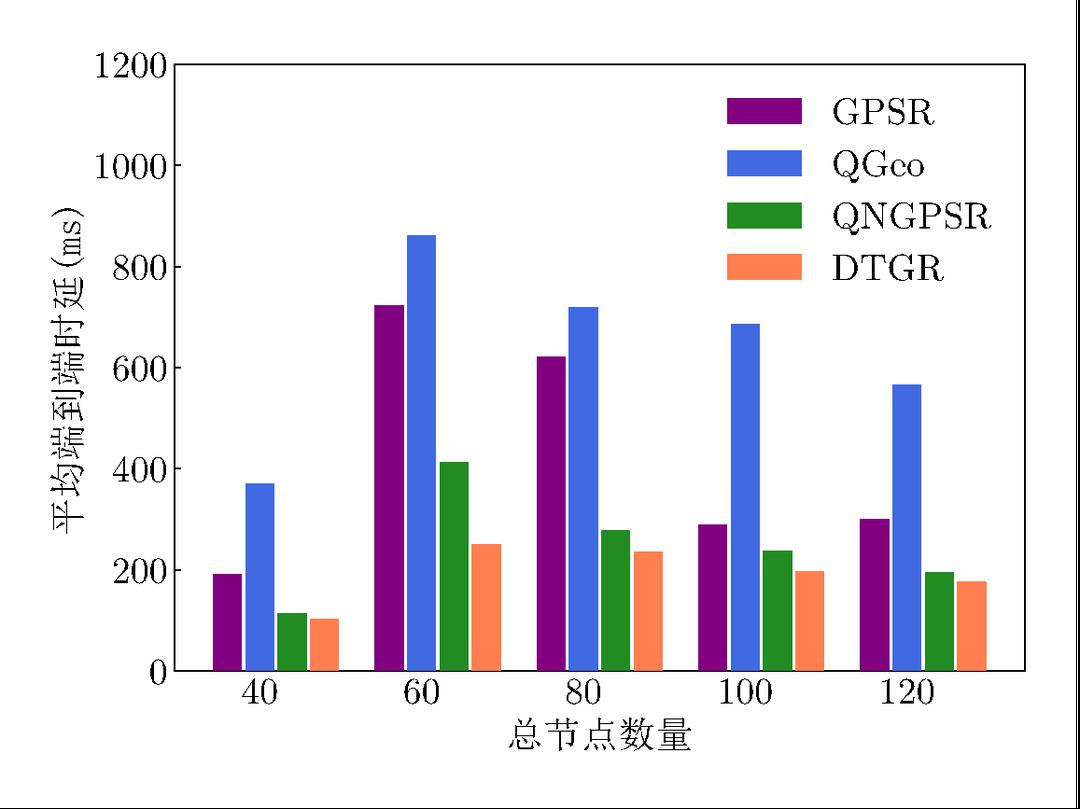

此外，從圖4（a）可以看出DTGR和QNGPSR協議在節點數量為60和80時，平均端到端時延大幅低于GPSR，這是因?yàn)橥ㄐ胚^程中存在大量空洞區域, DTGR和QNGPSR評估兩跳節點的位置優勢，減少進入空洞區域的概率，最終降低時延。

圖4 總節點數量對協議性能的影響（(a) 總節點數量不同時對應的平均端到端時延? ?(b) 總節點數量不同時對應的包遞交率）

總結

所提的協議DTGR能夠在高移動性且存在異常節點的網絡中根據節點特征選擇最優下一跳。DTGR優化了網絡的端到端時延和包遞交率。此外DTGR能夠適應異常節點數量和網絡節點密度的改變，自適應做出有效且高效的路由決策，魯棒性好。DTGR為可信場景下的無人機自組網提供了高效可靠的網絡路由方案。

仇洪冰，男，教授，研究方向?yàn)橐苿油ㄐ?，超寬帶無線通信，寬帶通信網絡，通信信號處理。

張雅楠，女，博士生，研究方向?yàn)闊o人機智能化與網絡化，天地一體化網絡技術。
