引言

儲能逆變器屬于小型電力電子設備,屬于戶用儲能系統的核心設備。為了滿足家庭用戶的要求,同等功率逆變器的體積日趨于小型化,而其防護等級要求卻越來越高,這就對散熱器的熱設計提出了更高的要求。

Mos管及變壓器作為逆變器的主要功率器件,在運行過程中會產生大量的熱,這部分熱量會使其內部集成的功率器件管芯發熱、結溫升高。若不能及時有效地將此熱量釋放,就會降低系統可靠性,甚至損壞器件。在電力電子產品小型化趨勢下,模塊在有限空間的散熱設計成為小型光伏逆變器散熱設計的核心,同時系統方案還要兼顧熱敏感器件的溫升,這就需要對散熱方案進行全方位評估。

1仿真原理

熱設計問題本質在于定量描述熱現象,小功率電力電子設備的散熱設計可通過湍流模型描述。電子設備的熱技術包括了熱分析、熱設計、熱測試三個環節。熱量的傳遞有三種基本方式:導熱、對流和輻射。三種形式可以單獨出現,也可兩種或三種形式同時出現。

熱傳導:由于動能從一個分子轉移到另一個分子而引起的熱傳遞。在純導熱中,單位時間內通過給定面積的熱量。導熱基本定律,傅里葉定律:

熱對流:流動的流體與固體壁面直接接觸時,由于溫差引起的相互之間的熱能傳遞過程。既有流體分子間的導熱,又有流體本身的對流作用。

熱輻射:與對流換熱與熱傳導有本質不同,它能把能量以光的速度穿過真空從一個物體傳給另一個物體。物體中電子震動或激發的結果,以電磁波的形式向外發射能量。

小型電子設備的散熱設計屬于不可壓縮、常物性、無內熱源的對流傳熱問題,結合傳熱學和流體動力學基本理論,得出描述該問題的微分方程組[2]。動量守恒、質量守恒方程是描寫?zhàn)ば粤黧w過程的控制方程,適用于不可壓縮黏性流體的層流及湍流流動。簡化二維分析,其控制方程式如下:

質量守恒方程:

動量守恒方程:

能量守恒方程:

2方案設計

對于一個實際換熱問題,首先是獲取物理模型參數,如模型外形尺寸、關鍵器件尺寸、熱耗分布、材料屬性等。根據箱體預留散熱器空間大小,確定散熱器空間最大尺寸450mm×560mm×208mm。根據散熱器功率、安裝強度要求,基板厚度為13mm。根據風扇初步選型,設置散熱器肋片厚度范圍1~3mm、肋片數為變量10~30個,設置目標函數為散熱器最小熱阻。散熱器材質為6063,監視散熱器溫度。模塊功率密度較高,散熱空間有限,在散熱器兩端加裝風機以強冷方式散熱?；谏鲜鰺岷姆治?確定強制風冷總熱耗294w。

熱設計原則為熱損耗大的器件放置在散熱器的上部:內部元件均布排列,元器件與散熱器接觸的位置,涂導熱硅脂塞滿空氣間隙,使器件和散熱器緊密接觸,以降低熱阻,提高散熱效率。逆變器內部整體布局,熱耗元器件主要為變壓器、電感、Mos管等。

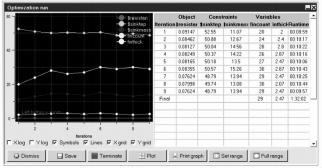

圖1為優化設計計算結果。運用有限元軟件solve/runoptimization對散熱器進行優化設計,計算結果顯示:肋片數量29個,肋片厚度2.47mm,此時散熱器熱阻最小。

圖1優化設計計算結果

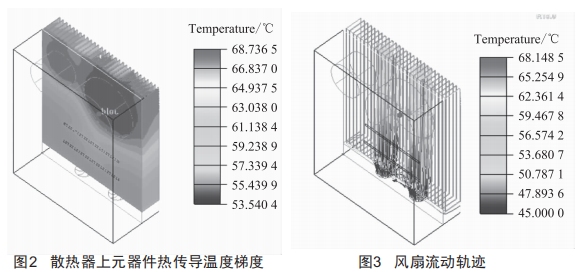

圖2為散熱器上元器件熱傳導溫度梯度,圖3為風扇流動軌跡。經與實際測試溫度對比,證明了熱仿真的有效性。

3結語

通過有限元分析軟件對逆變器整體熱功率器件進行熱仿真,形象地揭示了各功率器件的溫度場分布梯度。散熱器一端使用兩個軸流風扇,使逆變器整體溫度有明顯的降低:確定功率器件分布后,設置相關的優化項,對散熱器進行了優化設計,得出散熱器熱阻最小值時散熱器的齒數及相應齒厚。根據仿真結果判定,此方案熱設計符合相關規范,最高溫度在允許范圍內,溫度分布合理。
