引言

崍泗縣隸屬于浙江省舟山市,是國內14個海島縣(區)之一,縣內共有島嶼404座,其中住人島嶼16座。國網崍泗縣供電公司(以下簡稱"公司")負責縣內輸配電網的運行管理,目前轄區內有土50kV直流輸電線路2條,共128km:35kV輸電線路15條,其中海纜7條,共140.86km:10kV配電線路42條,其中海纜7條,共27.97km:海底電纜成為了崍泗電網的重要組成部分。由于海況復雜,海纜的運行管理難度比陸纜大得多,船只錨損、鹽霧腐蝕造成海纜故障高發。為了提高海纜運行水平,公司總結多年運維經驗,在海纜監視、巡視、政企港企合作防護、移動智能提醒、電力設施保護宣傳等方面形成了一套"六位一體"綜合運維管理模式,實施一年多來,有效提高了轄區內海纜的安全性,使海纜的各項運行指標穩步提升。

1"六位一體"運維模式的具體內涵

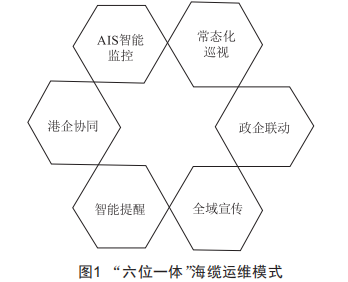

"六位一體"運維模式(圖1)是指針對海底電纜特殊的運行環境,綜合考慮監視、巡視、預警、協同、宣傳等管理維度,通過政府主導形成覆蓋多部門的政企聯動工作機制,通過該機制形成對海纜的綜合性保護。

1.1海纜智能監控

目前,中國的海事部門使用國際通用的船舶自動識別系統(Automatic1dentificationsystem,AIS)對船只進行標記,配合全球定位系統(GlobalPositioningsystem,GPs)就實現了船只的有效定位。供電部門海纜敷設完成后,會向海事部門報備,在地理信息系統(Geographic1nformationsystem,G1s)地理圖上標記海纜路由,并在海纜兩側兩海里范圍建立禁止拋錨的安全標志,以此來保護海纜(圖2)。

圖2AIS系統中的保護標識

公司在AIS系統的基礎上深入研究,開發出了基于AIS的海纜運維預警系統,該系統通過監控在海纜安全區內船只的AIS信號,對海纜保護區內船只航速減慢到告警值或停航的情況立即發出報警信號,監控人員通過高頻廣播向船只發送警報,同時利用政企聯動機制,通知海事部門驅離危險船只,保障海纜安全。當發生船舶錨損海纜事件時,AIS記錄的船舶航行軌跡可以作為法律證據向船公司提出賠償訴訟。

1.2定點監控和定期巡航

通過AIS系統可以有效監控船只的運行軌跡,降低對海纜的損害,但由于部分中小型漁船在航行時為避免海事部門的監控,擅自關閉了該船載裝置,為有效加強特殊區域的監控,公司通過對歷史海纜事故的分析,在崍泗菜園插旗崗朝大洋山方向、黃龍峙喬村朝枸杞方向、綠華島上設立了多個人工監控的觀測點,7×24h不間斷通過海事雷達配合望遠鏡監視海纜路由,對停在保護區內的船只進行驅離。

公司雇傭了一艘民用船只,定期對海纜登陸點、路由進行巡航,檢查海纜保護設施(夜間警示裝置、水線警示等發光報警裝置等)、海纜登陸點電纜入海保護蓋的情況,記錄故障設備、破損區域,拍攝現場情況,及時上報主管部門進行維護。

1.3區域智能提醒

當前移動通信公司通過基站的信號覆蓋技術,可以向進入特定區域的用戶發送提醒信息,該技術被稱作"區域短信"技術,其已在水源保護、旅游入境通知、廣告宣傳等方面廣泛運用。公司運用此項技術,利用中國移動對進入移動信號覆蓋的李柱山碼頭、大洋山碼頭、綠華東庫花鳥碼頭、五龍黃龍碼頭、枸杞碼頭等區域的移動終端用戶發出短信:"溫馨提醒:保護海纜,人人有責,下有海底電力電纜,拋錨起錨請注意避讓,謝謝。"通過智能提醒,可以進一步覆蓋海纜保護關系人,降低沒有安裝AIS系統或是關閉AIS系統的小型船只損傷海纜的風險。

1.4港企協同

崍泗縣內由于海岸水深,適合開辟建設深水港區,目前縣內有洋山深水港、馬跡山深水港、綠華深水港等幾個重要港區,這些港區能夠靠泊萬噸級以上的大型運輸船舶。根據這些信息,公司與這些港口進行了業務對接,形成了一套港企協同工作機制。一是供電部門作為牽頭方,港口方作為配合方,向靠泊的大型船只宣傳崍泗縣海纜保護內容,重點向靠泊船只的船員講解跨越航道的線路路由、海事部門劃定的錨地、海纜保護信號等知識,加強船員的海纜保護意識:二是面向港口的拖輪進行宣傳,港口的拖輪由于停在港口周圍,更需要了解并掌握港口周邊的海纜情況,避免由于疏忽導致發生損壞電纜事件。為使宣傳達到更好的效果,公司自主編制了宣傳資料,力求通俗易懂接地氣,包含了宣傳視頻、典型案例和損害海纜造成的影響等內容,使港口方、船公司、船員等各個相關方都能夠自覺提高海纜保護意識。

1.5政企聯動

海纜保護涉及的政府部門比較多,電力部門經常聯系的有海事、安監、經信、發改、各鄉鎮地方政府等幾個重要部門和單位,單獨去對口聯系或召集相關單位討論都比較麻煩,而且缺乏效率。公司根據縣內實際情況,通過全面總結海纜運維、保護等方面的經驗,向縣政府分管領導進行了細致的匯報,得到了縣領導的高度重視,由副縣長牽頭,成立了以崍泗海事處、縣海洋漁業局、縣經信局、縣安監局、縣公安局領導為成員的"供電海纜聯動管理工作領導小組",縣發改委、縣司法局、縣住建局、縣交通運輸局、各鄉鎮政府等單位作為成員單位列入了工作小組。通過整合各方資源,暢通溝通渠道,建立常態化聯動,形成了海纜運維管理整體聯動的管理模式,在此模式下明確了運維(海纜路由、海纜登陸點)、搶修、賠償?shù)臉?biāo)準化流程。

1.6海纜保護宣傳

由于崍泗縣的特殊地理環境,由海纜構成的輸配電網顯得更加重要,隨著所有變電站達到N二1的要求,崍泗縣的供電可靠率提升較為明顯,各海島的停電次數明顯下降,用戶對可靠供電的需求也不斷提高。為使用戶的用電期望和海纜保護共同發展,公司運檢、營銷、安監、黨群各部門發揮自身優勢,利用主題紀念日、專項活動、多媒體平臺、業務推廣等形式,加強群眾、企事業單位對海纜保護的重視。崍泗縣內很多自然村依海而建,村民們對周邊海域環境比較熟悉,通過向他們進行宣傳,使村民自覺加入到保護海纜的隊伍中,對漁船、運輸船等過往船只進行監督,保障了附近海纜登陸點、海上路由的安全。

2"六位一體"海纜運維管理的成效

2016年1月份開始,公司開始實施"六位一體"管理模式,1一12月份海纜AIS監控平臺預警43起,瞭望臺觀測發現預警17起,發生2起因漁船船舶移錨造成的海纜停運、2起因海纜登陸點保護設施損壞導致電纜破損的故障。政府層面組織的協調會6次,解決相關問題18個,進一步強化了政企聯動的工作機制。深入鄉鎮、社區、漁村、企事業單位開展海纜設施保護宣傳20余次,發放宣傳冊2萬余冊,向各類媒體發送新聞稿件100余篇,通過縣電視臺播放海纜設施保護宣傳片800余次(表1)。

2016年累計發生4起因海纜故障造成的停電事件,與上年同期相比減少了8次(圖3),減少用戶停電時長約400h,按照線路正常負載的50%計算,減少電量損失20余萬kw·h、電費損失15.4萬余元。電網供電可靠性從2015年的99.89%提升到2016年的99.91%。

3結語

未來國家的戰略重心將向深海轉移,如何提高海纜運維管理水平已成為海洋電力保障的一項重要課題。海纜管理涉及多個部門單位,如何更科學地配置資源,提高海纜運行維護效率,保障海纜可靠運行,需要供電部門深入研究。國網崍泗縣供電公司由于特殊的地理環境,具備了海纜運維研究的先天條件,從人防、技防、組織、宣傳等多個方面充分考慮,探索出了"六位一體"海纜運維管理模式,暢通多部門聯絡渠道,形成了統一標準的管理流程,提高了海纜運維效率,切實增加了企業經濟效益。下一步,公司將繼續延伸海纜管理,按照國網資產全壽命管理要求,從立項、設計、施工、驗收等環節開始強化海纜保護,在遠程監控、搶修等方面強化技術創新,努力形成一整套覆蓋海纜全生命周期的管理機制,使崍泗縣域內的水下生命線更加堅強。
