█ 怎么學習高速電路
高速電路應該怎么學習呢？直接買本信號完整性的書籍看嗎？還是利用網咯資源直接上手呢？我想結果都不會太好。
網上隨便搜索下信號完整性都能看到類似傳輸線，反射，串擾，眼圖等等這些熟悉的字眼，但是對于我們初學者來說，初步了解就好，等以后入門了再深入研究。剛開始學習直接找個項目練手為佳，實踐出真知，有4點好處：
第一，以滿足項目時間節點為主訓練，按照DEMO板和Layout Guideline設計；
第二，嘗試自己Layout，電氣規則最終需要用物理規則體現；
第三，PCB Layout完成后，對于某些沒有把握的信號用軟件仿真，優化一下；
第四，SMT回板后，RUN一下測試代碼可以看到實際效果。
█ 高速電路與射頻電路關系
-
高速電路是數字信號，射頻電路是模擬信號；
-
高速信號高頻分量多，頻帶寬，射頻信號是指定頻段，窄帶信號；
-
高速信號從時域分析，射頻信號從頻域分析，利用信號的相位和幅度解調出調制信息；
-
高速電路板材Df變化小，射頻電路板材Dk變化??；
-
高速信號波形是方波，高頻特性是由上升沿變化快慢導致的，如10ps與10ns 的上升時間，Ts=10ps產生的高頻特性就非常突出。射頻信號是正弦波，高頻特性由自身的頻率決定。
█ 高速電路基礎知識

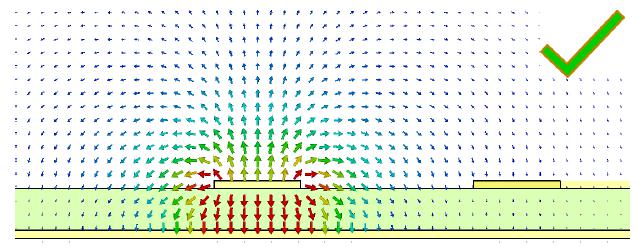

1. 微帶線

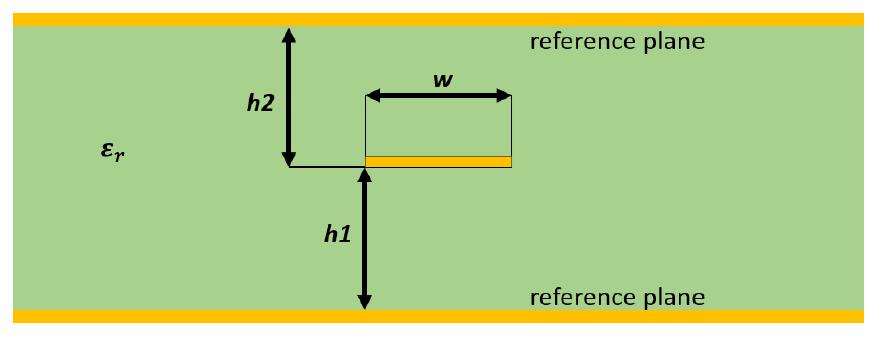

2. 帶狀線

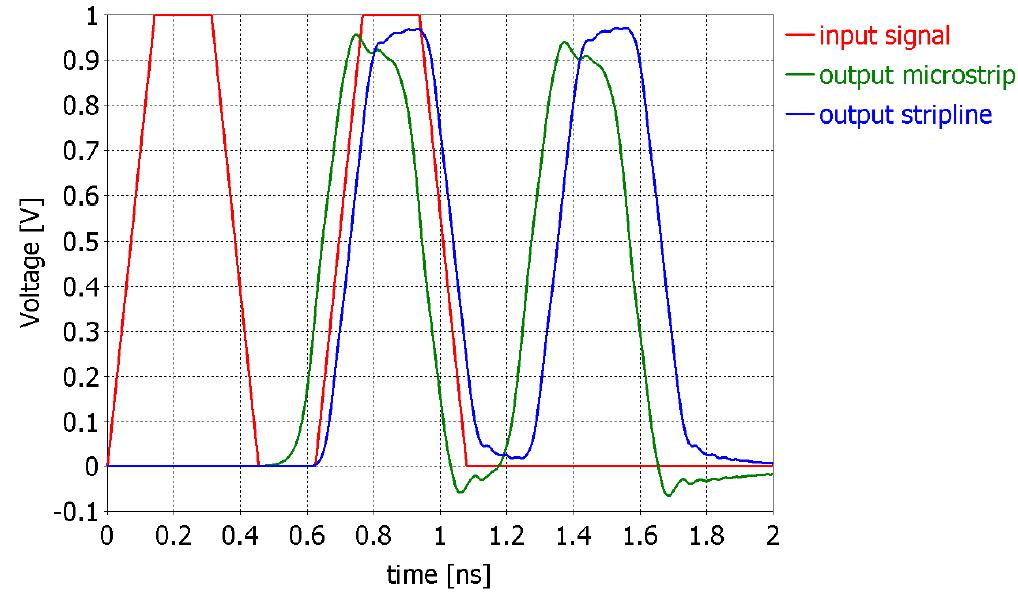

3.傳輸延遲

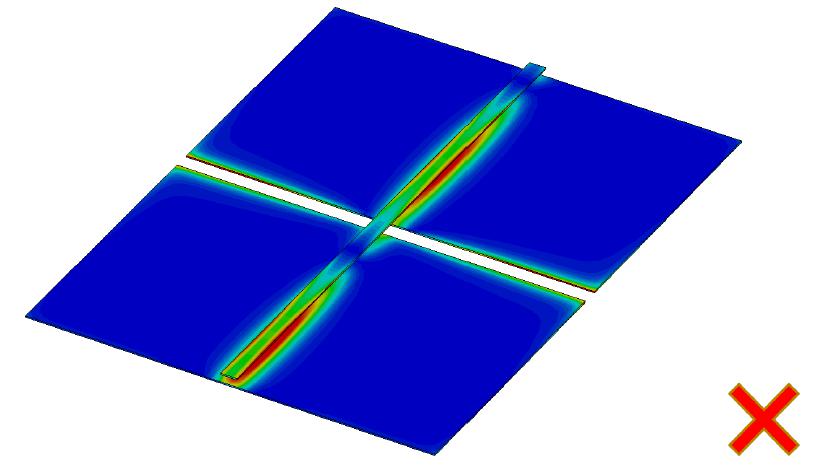

4. 信號回流不能跨參考平面

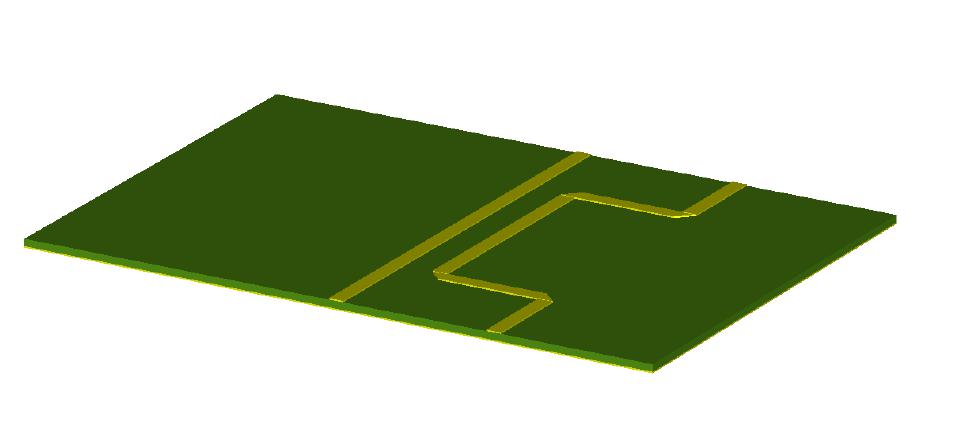

5. 串擾（臨近線中心距3W）

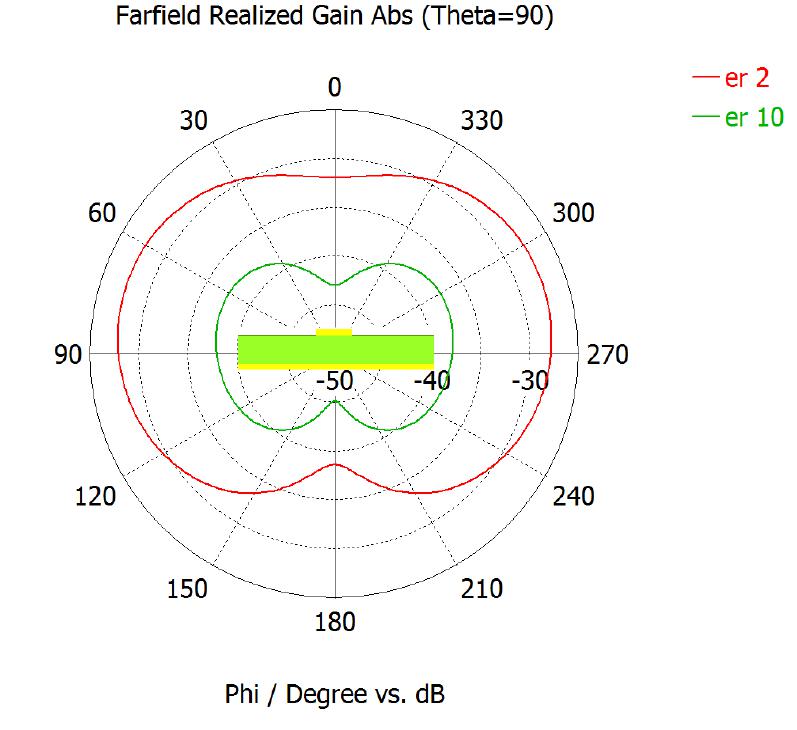

6. 輻射（不同的介電常數）

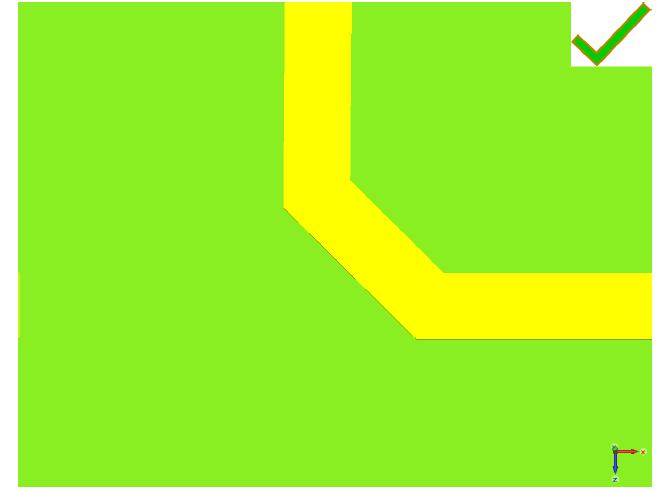

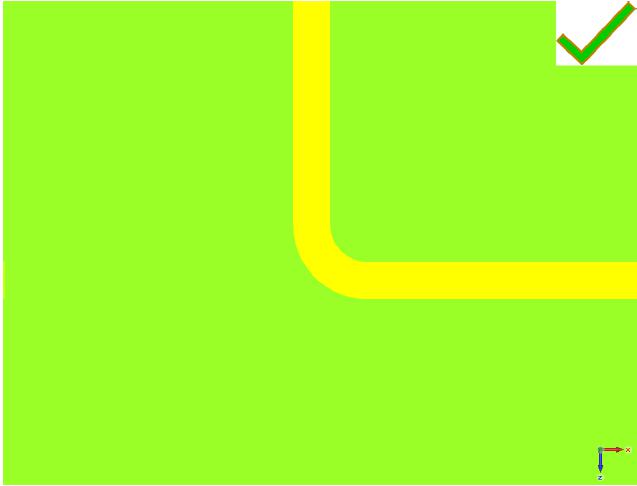

7. 走線45°或圓角
文中圖片來源于NXP文檔
