蘇州空天信息研究院23室軟件工程技術部在充分發揮自身在技術研發、人才資源優勢的基礎上，時刻關注和研究國內外軟件工程領域的發展動態和技術導向，不斷探索新方向，采用新技術，研發優化新產品，于2020年開始著手研發技術體制驗證平臺等產品。

蘇州空天信息研究院23室軟件工程技術部于2020年12月1日，申請了一篇名為《一種程序運行過程符合性驗證方法》的發明專利，本專利技術提供了一種程序運行流程驗證的方法，通過插樁埋點、數據建模等方法直觀、定量地展示出程序運行時內部的執行流程信息，自2021年6月應用于技術體制驗證平臺以來，取得了非?？捎^的效益，避免了人工誤判的風險以及人力的損耗，填補了針對軟件運行過程符合性驗證的空白。

隨著軟件應用規模的日益擴大和軟件應用環境的日益復雜，如何保證軟件質量、軟件的規范性以及標準符合性等逐漸成為人們關注的焦點，軟件自動化驗證技術也因此得到了迅猛的發展。軟件插樁技術是軟件自動化驗證中的關鍵技術，對于軟件運行時監測有著重要的意義。所謂插樁，即在目標程序內部植入探針程序，通過探針程序嗅探目標軟件內部的運行邏輯和流程并將特征數據拋出，分析這些特征數據獲取目標程序控制流和數據流信息，進而得到邏輯覆蓋等動態信息，以此來實現對目標程序的監測。目標代碼插樁技術因其高效性和低侵入性得到了很多軟件測試開發者的青睞，被廣泛應用于軟件系統監控、軟件測試方法性能評價等領域，然而未應用于軟件程序過程符合性驗證中。

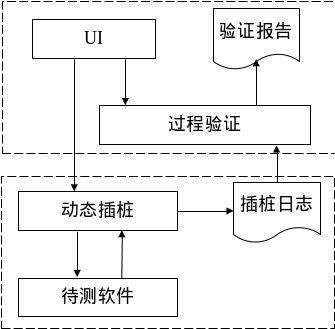

本發明提出了一種程序運行過程符合性驗證方法，包括動態插樁和過程驗證兩個環節。動態插樁接收并解析用戶傳入的指令，執行插樁啟停過程，并回傳過程數據日志；過程驗證接收過程數據日志，提取日志中方法間的關系（包括順序、并行、選擇、循環等）建立過程圖模型，并將過程圖模型與標準規則進行順序匹配，從而驗證程序運行過程的標準符合性。本發明的整體框架及工作情況如圖1所示。

圖1?本發明的整體架構圖

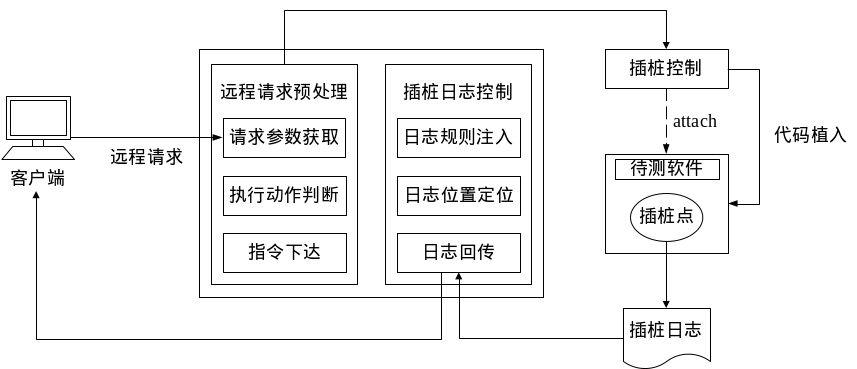

動態插樁的原理如圖2所示。動態插樁工作時，接收并處理用戶通過URL形式發來的終端請求，終端請求包括插樁動作類型、任務ID、目標軟件端口號以及攔截規則等參數；JavaAgent程序解析傳入的參數，得到待插樁程序段的絕對位置以及插樁攔截方式，插樁攔截方式包括定位到包進行攔截和定位到具體方法進行攔截，根據攔截方式的不同，調用不同的JavaAgent字節碼處理程序?qū)r截目標代碼進行遍歷，并將遍歷得到的目標字節碼添加至JavaAgent機制提供的插樁算法程序中；插樁算法程序獲得目標字節碼后，判斷該字節碼的目標程序類是否已經被加載至Java虛擬機中，若尚未加載，則根據JavaAgent程序中預先編寫的部署程序?qū)⒉鍢墩Z句塊部署到目標字節碼中，若已加載，則調用JavaAgent機制提供的attach功能將插樁語句塊部署到目標字節碼中，插樁語句塊包括編輯完成的系統時間獲取語句塊與日志記錄語句塊，當目標軟件執行到插樁點時，執行植入的代碼進行信息獲取和日志信息生成，插樁日志作為最終圖形化驗證對象的數據來源，需為文本文件格式，日志內容由若干條目組成，條目描述信息細化至待測程序函數方法塊。

圖2 動態插樁示意圖

過程驗證的原理如圖3所示。

圖3?過程驗證示意圖

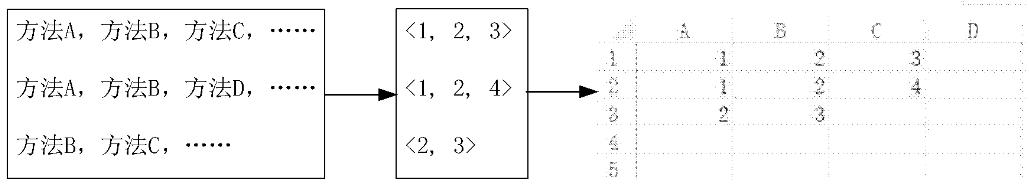

過程驗證工作時，接收并處理過程數據日志，根據插樁日志中記錄的請求URI信息區分不同的操作，對于每一次操作，按照執行先后順序提取日志中的方法名，將方法名用數字編號形成數字鏈，通過一系列數字鏈實現對于某次任務不同操作軌跡信息的量化描述，插樁日志預處理原理如圖4所示；

圖4?插樁日志預處理示意圖

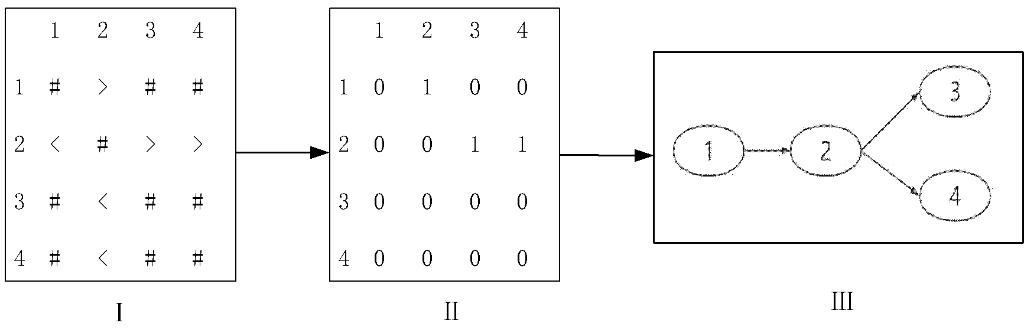

根據軌跡信息，采用算法生成過程圖模型，算法存在3種關系，第一種是順序關系“>”，例如，“1>3”表示1出現在3前面，第二種是并行關系“|”，例如，“1|3”表示“1>3”且“3>1”，第三種是選擇關系“#”，例如，“1#3”表示從未出現過“1>3”和“3>1”，過程建模原理如圖5所示；

圖5?過程建模示意圖

將目標軟件的軌跡過程圖模型與軟件運行過程標準中既定的規則進行匹配，驗證目標軟件的執行順序是否符合規范，若不符合規范則報出相應的錯誤，錯誤類型包括兩種，一是規則中出現了未執行的方法，二是規則順序不符合規范。

本專利既是蘇州空天信息研究院23室軟件工程技術部團隊成員心血凝聚的結晶，也是科研創新實力的展示，為技術體制驗證平臺提供了強有力的科技支撐，也為多個項目提供了核心技術支撐。蘇州空天信息研究院23室軟件工程技術部將始終注重新產品的研發，并將知識產權作為重中之重，提高核心競爭能力，促進快速穩健發展。

專利聯系作者：劉亮 部長
