【說在前面的話】
在前面的文章《【例說Arm-2D界面設計】“手擼GUI”的利器——場景播放器》中，我們詳細介紹了智能設備時代一種“基于面板（Panel）的嵌入式界面設計范式”，并以Arm-2D的場景播放器（Scene Player）為例，介紹了小資源環境下具體“手搓GUI”的方式。
很多小伙伴看了以后大為震撼，并紛紛發出了叩問靈魂的拷問：
我芯片內部Flash已經很緊張了，隨便一個背景圖你讓我存哪里？

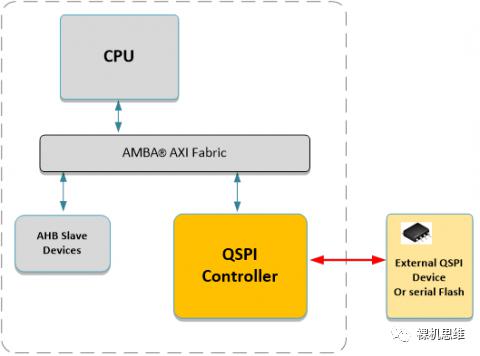

一般來說，很多芯片會提供一個叫做 XIP 的外設（也許你的芯片中對應的外設并不叫這個名字，但你可以根據下面的功能描述來對號入座），以便：
- 通過QSPI接口連接外部的SPI Flash芯片；
- 將外部Flash芯片中的內容映射到4G地址空間中
換句話說，我們可以像訪問內部Flash那樣使用芯片外部的SPI Flash，這其中不僅包括存儲數據（比如圖片），甚至還可以執行代碼。
如果你芯片擁有XIP，那么你的芯片已經不屬于我們所討論的“資源受限”的環境了——因為大容量的片外Flash不僅長見而且廉價。相信很多人對此都非常熟悉，我就不再贅述了。
如果你的芯片沒有XIP，而你也只能通過外設 SPI 和自己編寫的驅動來訪問外部 Flash，此時，我們如何使用 Arm-2D 來簡化“手搓GUI” 的開發過程呢？不要急，本文就將為你揭曉謎底。
【什么是虛擬資源（Virtual Resource）】
Arm-2D幾乎所有API的基本操作單位都是“貼圖（Tile）”，它的數據結構定義如下：
/*! * \brief a type for tile * */typedef struct arm_2d_tile_t arm_2d_tile_t;struct arm_2d_tile_t { implement_ex(struct { uint8_t bIsRoot : 1; //!< is this tile a root tile uint8_t bHasEnforcedColour : 1; //!< does this tile contains enforced colour info uint8_t bDerivedResource : 1; //!< indicate whether this is a derived resources (when bIsRoot == 0) uint8_t bVirtualResource : 1; //!< indicate whether the resource should be loaded on-demand uint8_t : 4; uint8_t : 8; uint8_t : 8; arm_2d_color_info_t tColourInfo; //!< enforced colour }, tInfo); implement_ex(arm_2d_region_t, tRegion); //!< the region of the tile union { /* when bIsRoot is true, phwBuffer is available, * otherwise ptParent is available */ arm_2d_tile_t *ptParent; //!< a pointer points to the parent tile uint8_t *pchBuffer; //!< a pointer points to a buffer in a 8bit colour type uint16_t *phwBuffer; //!< a pointer points to a buffer in a 16bit colour type uint32_t *pwBuffer; //!< a pointer points to a buffer in a 32bit colour type intptr_t nAddress; //!< a pointer in integer };};
-
貼圖的各類屬性描述信息：tInfo
-
貼圖的尺寸和位置信息： tRegion
-
貼圖的指針或引用
貼圖從種類上來說分類兩種：根貼圖（Root Tile）和子貼圖（Child Tile）。其中，根貼圖是指那些直接“擁有”具體圖片資源（或者是顯示緩沖區）的貼圖（Tile），這表現在：
- 根貼圖的屬性 tInfo.bIsRoot 一定為 true；
- 根貼圖的指針直接指向具體的資源數組或者現實緩沖區
從前面的數據結構中，我們可以看到union中有很多指針，比如 pchBuffer、phwBuffer和pwBuffer。由于他們都是共用體，因此這些指針保存的地址值都是相同的，而具體使用哪個類型的指針則取決于目標資源的顏色格式，這一信息可以是省略的，但一般通過 img2c.py 腳本轉換出來的tile都會在tInfo.tColourInfo中包含具體的顏色信息。
值得強調的是 ptParent 僅在子貼圖中有意義，用于指向自己的父貼圖（Parent Tile），而 nAddress 僅僅是方便對地址值進行四則運算的一個整形變量（uintptr_t）。
也許你已經從根貼圖的指針看出了端倪：普通的根貼圖要求其指向的圖片資源必須存在于4G地址空間中——換句話說就是普通指針可以訪問的地方——保存在外部Flash中的圖片資源（在未經XIP幫助的情況下）則無法滿足上述要求，因此無法直接用 arm_2d_tile_t 進行描述。
為了解決這一問題，arm-2d 在基類 arm_2d_tile_t 的基礎上派生出了一個新的類：虛擬資源（Virtual Resource），arm_2d_vres_t——專門用于描述這類無法直接訪問的圖片資源。其數據結構如下：
/*! * \brief a type for virtual resource * * \note the flag tTile.tInfo.bVirtualResource must be true (1) */typedef struct arm_2d_vres_t arm_2d_vres_t;struct arm_2d_vres_t { /*! base class: tTile */ implement_ex( arm_2d_tile_t, tTile); /*! a reference of an user object */ uintptr_t pTarget; /*! * \brief a method to load a specific part of an image * \param[in] pTarget a reference of an user object * \param[in] ptVRES a reference of this virtual resource * \param[in] ptRegion the target region of the image * \return intptr_t the address of a resource buffer which holds the content */ intptr_t (*Load) ( uintptr_t pTarget, arm_2d_vres_t *ptVRES, arm_2d_region_t *ptRegion); /*! * \brief a method to despose the buffer * \param[in] pTarget a reference of an user object * \param[in] ptVRES a reference of this virtual resource * \param[in] pBuffer the target buffer */ void (*Depose) ( uintptr_t pTarget, arm_2d_vres_t *ptVRES, intptr_t pBuffer );};
【如何使用虛擬資源？】
這里，我們假設你已經按照文章《【喂到嘴邊了的模塊】準備徒手擼GUI？用Arm-2D三分鐘就夠了》的步驟完成了Arm-2D的部署。
準備階段：

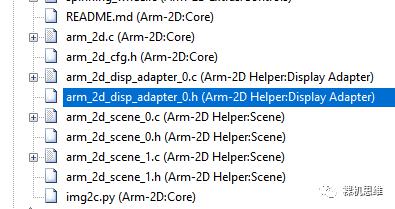

在工程管理器中展開 Acceleration，并找到你的LCD驅動模板 arm_2d_disp_adapter_0.h（這里假設你只有一個屏幕）：

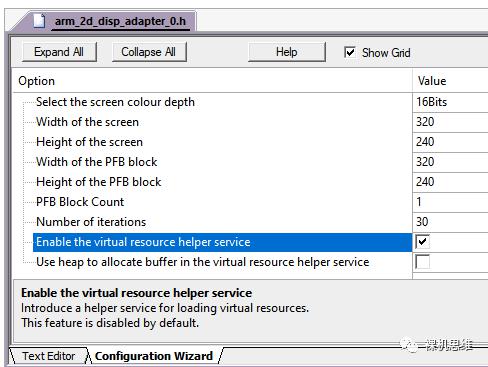

通過Configuraion Wizard打開圖形配置界面：
假設你已經配置好了其它部分，勾選這里的“Enable the virtual resoure helper service” 選項后保存——至此，我們就為 Display Adapter 0 開啟了其專屬的虛擬資源輔助服務（Helper Service）。需要強調的是，每個Display Adapter 都有自己獨立的虛擬資源輔助服務，需要獨立的打開。
Error: L6218E: Undefined symbol __disp_adapter0_vres_get_asset_address (referred from arm_2d_disp_adapter_0.o).Error: L6218E: Undefined symbol __disp_adapter0_vres_read_memory (referred from arm_2d_disp_adapter_0.o).
不要慌，這是我們有意為之——它提醒我們作為用戶需要提供（實現）兩個最基本額接口函數：
-
__disp_adapter0_vres_read_memory()
void __disp_adapter0_vres_read_memory( intptr_t pObj, void *pBuffer, uintptr_t pAddress, size_t nSizeInByte);
這里：
-
pObj 我們可以暫時忽略
-
pBuffer 指向一塊緩沖區，用于保存我們從外部存儲器中讀取到的內容；
-
pAddress 保存的是目標內容在外部存儲器中的地址；
-
nSizeInByte 保存的是要讀取的字節數
一般來說，如果我們已經事先調試好了一個SPI Flash讀取函數，就可以輕松的實現這一函數，比如：
extern void spi_flash_read(void *pBuffer, uint32_t nAddressInFlash, size_t nSize); void __disp_adapter0_vres_read_memory(intptr_t pObj, void *pBuffer, uintptr_t pAddress, size_t nSizeInByte){ ARM_2D_UNUSED(pObj); /* it is just a demo, in real application, you can place a function to * read SPI Flash */ spi_flash_read(pBuffer, (void * const)pAddress, nSizeInByte);}
-
__disp_adapter0_vres_get_asset_address()
uintptr_t __disp_adapter0_vres_get_asset_address( uintptr_t pObj, arm_2d_vres_t *ptVRES);
這里：
-
pObj 我們可以暫時忽略
-
ptVRES 指向的是我們的目標虛擬資源
在最簡單的情況下，假設你的系統只有一背景圖保存在外部SPI Flash中，且地址為 0x00000000，那么這個函數就極其簡單了：
uintptr_t __disp_adapter0_vres_get_asset_address(uintptr_t pObj, arm_2d_vres_t *ptVRES){ ARM_2D_UNUSED(ptVRES); ARM_2D_UNUSED(pObj); return 0x00000000;}
也許你要問，如果我要處理多個圖片該怎么辦呢？別著急，后面會有專門的章節詳細介紹?，F(xiàn)階段我們先專注于完成一個最簡單的例子。
完成了上述準備工作，再次編譯就應該毫無問題了。
創建自己的虛擬資源：
在要創建虛擬資源的源代碼中加入對 Display Adapter 0 的頭文件引用：
定義一個 arm_2d_vres_t 類型的靜態變量（或者全局變量），并使用專門的宏 disp_adapter0_impl_vres 來描述資源的顏色和尺寸信息，比如：
static arm_2d_vres_t s_tMyVirtualRes = disp_adapter0_impl_vres( ARM_2D_COLOUR_RGB565, // 圖片的顏色格式 320, // 圖片的寬度 256, // 圖片的高度 );
其中，宏disp_adapter0_impl_vres() 是 Display Adapter 0 專用的，以此類推，如果你的虛擬資源要在 Display Adapter 1上使用，則對應的描述宏為 disp_adapter1_impl_vres()。不管如何，它們的原型是一樣的：
disp_adapter0_impl_vres(__COLOUR_FORMAT, __WIDTH, __HEIGHT,...)
這里:
-
__COLOUR_FORMAT 是目標素材的顏色格式，具體可用的顏色在 arm_2d_type.h 中定義，都以 ARM_2D_COLOUR_ 作為前綴。
-
__WIDTH 是目標素材的像素寬度
-
__HEIGHT是目標素材的像素高度
-
... 是一系列可選的參數，主要用于初始化 arm_2d_vres_t 中的一些特殊成員（比如 pTarget），這個在隨后的章節中會用到。
在上述例子中，我們創建了一個虛擬資源 s_tMyVirtualRes，由于它是 arm_2d_tile_t 的派生類，因此可以像普通的貼圖那樣在arm-2d的API中作為素材（source tile）和蒙版來直接使用，比如：
/* 把 虛擬素材 顯示在屏幕上 */arm_2d_tile_copy( &s_tMyVirtualRes.tTile, /* 素材 */ ptTile, /* 目標緩沖區 */ NULL, ARM_2D_CP_MODE_COPY);
效果如下：
正如我們前面說過的，虛擬素材（virtual resource）也是貼圖（Tile）的一種，因此，也可以在它的基礎上創建子貼圖（Child Tile），比如：
staticconst arm_2d_tile_t c_tChildImage = { .tRegion = { .tLocation = { .iX = 160, .iY = 128, }, .tSize = { .iWidth = 160, .iHeight = 128, }, }, .tInfo = { .bIsRoot = false, .bDerivedResource = true, }, .ptParent = (arm_2d_tile_t *)&s_tMyVirtualRes.tTile,};
這里：
-
bIsRoot為false，清晰的標明了 c_tChildImage 的子貼圖身份；
-
創建子貼圖作為素材時，bDerivedResource一定要設置為 true，切記切記！
-
這個例子中，觀察 tLocation和tSize容易發現：我們實際上是取了原圖右下角的1/4作為新的素材
修改代碼，將新的素材也拷貝到屏幕上：
/* 把 虛擬素材 顯示在屏幕上 */arm_2d_tile_copy( &s_tMyVirtualRes.tTile, /* 素材 */ ptTile, /* 目標緩沖區 */ NULL, ARM_2D_CP_MODE_COPY);/* 把 子貼圖 顯示在屏幕上 */arm_2d_tile_copy( &c_tChildImage, /* 素材 */ ptTile, /* 目標緩沖區 */ NULL, ARM_2D_CP_MODE_COPY);
由于我們在拷貝子貼圖時沒有指定要復制的位置（給了NULL），因此被默認放置到了屏幕的左上角，形成了如下的效果：
【我們有多個圖片該怎么辦？】
前面的例子中，為了讓小伙伴們快速的體驗虛擬資源的爽快，因此我們對內容作了簡化——只演示了一個圖片的情況——實際應用中，顯然這是無法滿足要求的。
聰明的小伙伴也許已經注意到了，當存在多個圖片資源的時候，決定我們實際讀取那一張圖片的關鍵就是函數 __disp_adapter0_vres_get_asset_address() 的返回值——它返回誰的地址，讀取的就是誰的圖片。
觀察它的函數原型，容易發現兩個形參都很有潛質。
uintptr_t __disp_adapter0_vres_get_asset_address( uintptr_t pObj, arm_2d_vres_t *ptVRES)
換句話說，支持多圖片的關鍵就在于如何使用傳遞進來的參數返回對應圖片在外部存儲器中的地址。
進一步觀察 arm_2d_vres_t 的結構，我們可以注意到一個有趣的成員 pTarget：
typedef struct arm_2d_vres_t arm_2d_vres_t;struct arm_2d_vres_t { ... /*! a reference of an user object */ uintptr_t pTarget; ...};
無論我們給它賦任何內容，它的值都會作為第一個實參傳遞給接口函數：
__disp_adapter0_vres_read_memory(intptr_t pObj, …… )
和
__disp_adapter0_vres_get_asset_address(uintptr_t pObj, ……)
也就是這里的 pObj。
至此，對多圖片的支持實際上就形成了兩種方式：
-
面向對象的方式（OOPC）
-
所見即所得的方式
剩下的篇幅，我們將著重介紹“所見即所得”的方法：
static arm_2d_vres_t s_tVRes0 = disp_adapter0_impl_vres( ARM_2D_COLOUR_RGB565, 32, 32, .pTarget = <這個資源在外部存儲器中的地址> ); static arm_2d_vres_t s_tVRes1 = disp_adapter0_impl_vres( ARM_2D_COLOUR_RGB565, 32, 32, .pTarget = <這個資源在外部存儲器中的地址> );...
步驟二：在函數 __disp_adapter0_vres_get_asset_address 里直接將 pObj 的值（也就是 ptVRES->pTarget）的值返回：
uintptr_t __disp_adapter0_vres_get_asset_address(uintptr_t pObj, arm_2d_vres_t *ptVRES){ ARM_2D_UNUSED(ptVRES); return pObj;}
