高速裱紙機的全面覆蓋使瓦楞紙裱紙速度達到一個新的高度，在裱紙機生產工藝之后需要人工對紙張進行收集和整理，但人工收紙不僅會使產生很多瑕疵，而且勞動強度較大，收紙效率低下。在這些因素影響下，自動化更高、操作更簡便、效率更高的全自動翻轉收紙機正成為市場剛需。

英威騰方案現場應用場景圖

翻紙機設備原理

紙機總的結構分為三個部分。

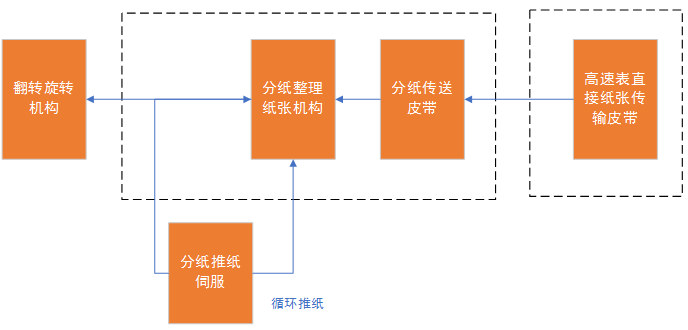

分紙部分：

翻紙機是裱紙機的后續工藝，因此對接部分就是裱紙機。

翻紙部分：

在收紙部分整理好的紙張，同時翻紙籠已經下降到分紙位置，然后分紙部分通過伺服控制推紙。紙張進入翻紙籠之后，跟隨翻紙的工藝選擇翻紙部分動作。翻紙上升完畢，再次推紙，然后收紙部分整理收紙。

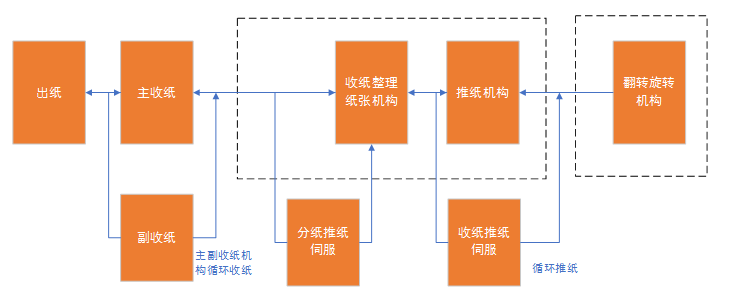

收紙部分：收紙部分主要是氣缸動作，將整理好的紙張?jiān)俅问照R。主收紙和副收紙電氣邏輯配合不間斷收紙。

客戶需求

在東莞市某印刷機械有限公司，客戶針對機械提出以下需求：

1.操作簡易：客戶終端現場操作人員可以實現一鍵操作。

2.故障排除、復位簡單：要求出現問題可以即刻排除，排除問題之后立刻投入使用。

3.收紙效率提高：解決高負載工作強度，減輕人工。

4.減少調試參數：各項參數簡易化調試，方便廠家出廠調試。

5.安全保障：保障人員安全和保護機械，避免事故發生。

英威騰方案

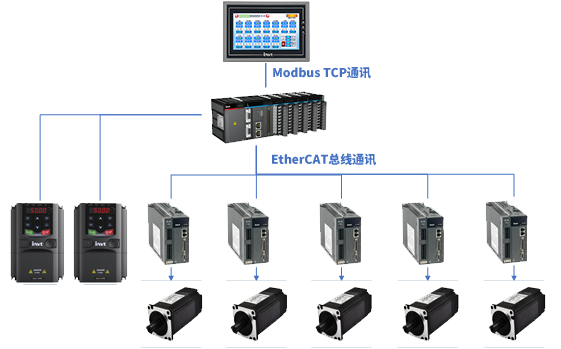

根據客戶需求，英威騰為其推出VS系列HMI+AX71中型PLC+DA200高性能伺服+GD20變頻器的整體解決方案，其中，AX71控制器采用EtherCAT總線通訊，支持電子凸輪等高階運動控制；DA200采用絕對值電機，位置精準可靠。該方案整體架構簡潔、性能優秀、易于安裝和維護，降本增效效果顯著。

客戶價值

1.效率：生產提升約10%，且卡紙現象減少，減少售后過程；

2.操作：推紙的位置可以任意調整，一鍵化簡易操作；

3.安全：運動控制曲線優化，減少機械沖擊，保障生產人員和機械的安全。

英威騰方案現場應用圖

英威騰總線翻紙機方案，旨在解決現有技術中的傳統的收紙效率低下，越來越無法滿足人們的需求，影響企業發展的技術問題，最大化地省時、省力、降低勞動強度，提高生產效率，迎合了印刷包裝企業進入高效加工的全新時代。
