FreeRTOS的Heap1~Heap5有什么區別
[導讀]這次我成功將妹子約到了公司附近的咖啡館，繼續探討RTOS的heap的技術特點。當我把準備好的數據和動圖展示在她面前，她立馬激動起來了。
這次我成功將妹子約到了公司附近的咖啡館，繼續探討RTOS的heap的技術特點。當我把準備好的數據和動圖展示在她面前，她立馬激動起來了。
仿佛我遞出來的是一束花、鉆戒，她驚訝不已，除了臉上少了幾分嬌羞……事情上這樣的，我得好好重頭講一講。1. 妹子的問題妹子好久沒有問我問題了，想著應該是可以自己獨立干項目了吧。這也是好事，畢竟是我親自帶出來的徒弟。但我還是懷念她經常問我問題的日子……
有一天傍晚快下班的時候，我問她，項目上的事自己能hold得住嗎？有問題隨時可以找我哦。
她想了想，欲言又止。
還沒等她說話，我接著說，是遇到什么問題了嗎？
“其實是這樣的，我是遇到了OS上的一些疑惑問題，但也不是很要緊?？茨隳敲疵Γ缓靡馑即驍_你……”“哦……沒事啊，什么問題呢？”她說，自從上次我跟她分析了OS占用內存的問題（見《妹子告訴我她被欺負了》）后，她就對OS的內存分配有不少疑惑，很想將它搞個一清二楚。這不，她現在的問題是，FreeRTOS里的Heap1~Heap5有什么區別？
心想：額……這次完犢子了，我還真沒怎么研究過這幾個Heap的區別。但是我不能在她面前說不行啊。
突然，心生一計，若有其事淡定地跟她說，這是個好問題，得好好探討下。然后我順手拿出手機看了看時間，問她，明天晚上有空么？
“有。”她回答很干脆。
這次，我得換個方式跟她講解這個Heap，不能像以前那樣了……
2. 熬夜研究heap于是，我背了筆記本回家，開始鉆研這個heap的用法，得用豐富的知識和強有力的技能征服妹子。
首先，我將這幾個heap的c文件移植到PC運行環境，用自動化手段分析其使用情況。我寫了個main.c文件，分別與heap_1.c~heap_5.c進行編譯。
主要思路是，向heap申請并釋放內存，看看其地址占用空間，就一目了然了。
好不容易，編譯通過了，在搞heap_1.c這個的時候，在運行到vPortFree，就掛了！查了下代碼，發現heap_1原來是不允許free內存的。
接著，把后面的heap_2~heap_5的編譯運行問題一個個搞定了。
Note：我把整個工程打包好了，關注公眾號“嵌入式軟件實戰派”，在后臺回復“heap”即可獲得下載鏈接。
通過輸出的log信息，我還細心地做了個內存分配動圖。
搞完這一波，看了下時間，竟然是晚上12點了。
然后，我居然興奮得睡不著，想著怎么跟她講解這個技術問題。
第二天，突發奇想，約她在公司附近的咖啡館！她居然爽快地答應了??！
3. 促膝長談晚上下班，我們一起到了咖啡廳，就像一對小……伙伴程序員，背著筆記本電腦。跟異性來這種地方，我還有些不好意思。
為了避免尷尬，單刀直入，打開筆記本，把準備好的材料跟她一一講解。
“師兄，我們不點個咖啡嗎？”
“呵呵呵……其實……你喜歡和什么？”
……
她呵呵大笑。笑的樣子也特別可愛。
“我們就按照官方的解釋，來驗證下。我寫了段測試代碼，你看看這段log就知道了?！?br />
“哦？”她似乎有些不相信，然后試圖口算這些地址值。
“我再給個圖你看看?！?br />
“是的，要顏色的地方是表示內存申請占有的地方，至于空隙嘛，我一會再跟你解釋下?！蔽医又f，“歪著頭怎么看呢！要不坐過來我這邊，我還有一個動圖。”
“你仔細看，其實這個vPortFree執行的地方，內存是沒有變化的?！?br /> “真的哦，heap_1是不能釋放內存的。”突然，我覺得我很有成就感。
“那么，為什么會有這么多空隙的呢？我們看看這段代碼就清楚了?！?br />
“所以，官方有說，自從有了static的內存分配方法，就很少用這個heap_1了?！?br /> “嗯！”她似乎很滿足的樣子，伸手把奶茶拿過來，接著喝了一口。
我也喝了一口咖啡，突然覺得這個咖啡不苦了。她起身，準備要坐回去。
“等下，我這還有其他數據，給你看看heap_2的情況?！蔽艺f后，她慢慢坐了下來。夕陽已慢慢落在了城市的高樓之中，道路上依然車水馬龍，而安靜的咖啡館有種說不出來的溫馨。
“那么heap_2有什么不一樣呢？我們直接看圖吧?！?br />
“是啊，我也納悶，但看了下源碼，確實會這樣，其中有一段是這樣的?！?
“那么heap_3又是怎樣的呢？”她主動問我要圖片來看了。
我不慌不忙打開了這個圖。
“是的，很像。但是，有個很重要的區別，你看這最后一幀內容，特別是最后紫色的這塊?！蔽姨匾鈱eap_2的和heap_4的拿出來對比了下。
“雖然還是很多孔隙，但是free掉的空間是可以合并的，這個heap_4的好處就在這了。”
“是的，師兄你真厲害！”
“哈哈！”
“對了，還有heap_5的呢？”
“給你看段代碼吧。其實它多了一個函數?！?br />
仿佛我遞出來的是一束花、鉆戒，她驚訝不已，除了臉上少了幾分嬌羞……事情上這樣的，我得好好重頭講一講。1. 妹子的問題妹子好久沒有問我問題了，想著應該是可以自己獨立干項目了吧。這也是好事，畢竟是我親自帶出來的徒弟。但我還是懷念她經常問我問題的日子……有一天傍晚快下班的時候，我問她，項目上的事自己能hold得住嗎？有問題隨時可以找我哦。
她想了想，欲言又止。
還沒等她說話，我接著說，是遇到什么問題了嗎？
“其實是這樣的，我是遇到了OS上的一些疑惑問題，但也不是很要緊?？茨隳敲疵Γ缓靡馑即驍_你……”“哦……沒事啊，什么問題呢？”她說，自從上次我跟她分析了OS占用內存的問題（見《妹子告訴我她被欺負了》）后，她就對OS的內存分配有不少疑惑，很想將它搞個一清二楚。這不，她現在的問題是，FreeRTOS里的Heap1~Heap5有什么區別？
心想：額……這次完犢子了，我還真沒怎么研究過這幾個Heap的區別。但是我不能在她面前說不行啊。
突然，心生一計，若有其事淡定地跟她說，這是個好問題，得好好探討下。然后我順手拿出手機看了看時間，問她，明天晚上有空么？
“有。”她回答很干脆。
這次，我得換個方式跟她講解這個Heap，不能像以前那樣了……
2. 熬夜研究heap于是，我背了筆記本回家，開始鉆研這個heap的用法，得用豐富的知識和強有力的技能征服妹子。
首先，我將這幾個heap的c文件移植到PC運行環境，用自動化手段分析其使用情況。我寫了個main.c文件，分別與heap_1.c~heap_5.c進行編譯。
主要思路是，向heap申請并釋放內存，看看其地址占用空間，就一目了然了。
addr1 = alloc_x(1); addr2 = alloc_x(2); addr4 = alloc_x(4); addr8 = alloc_x(8); addr16 = alloc_x(16); addr32 = alloc_x(32); free_x(addr1); addr1 = alloc_x(1); free_x(addr4); addr2 = alloc_x(2); free_x(addr8); addr4 = alloc_x(4); addr4 = alloc_x(4); free_x(addr16); addr1 = alloc_x(1); addr2 = alloc_x(2); addr4 = alloc_x(4); addr8 = alloc_x(8); addr16 = alloc_x(16); addr1 = alloc_x(1); free_x(addr2); free_x(addr4); free_x(addr8); free_x(addr16); addr6 = alloc_x(6); addr10 = alloc_x(10);這里面的alloc_x和free_x分別調用了pvPortMalloc和vPortFree，并打印一些信息。
void* alloc_x(size_t size){ void* addr = pvPortMalloc(size); size_t res = xPortGetFreeHeapSize(); printf("Alloc : addr=0x%p, size:0x%02X, remain:0x%04X\r\n", addr, size, res); return addr;} void free_x(void* addr){ vPortFree( addr); size_t res = xPortGetFreeHeapSize(); printf("Free : addr=0x%p, remain:0x%04X\r\n", addr, res);}總以為很順利，誰知道，這heap依賴的頭文件一層套一層……一狠心，大刀闊斧屏蔽了頭文件里面的內容，手動添加heap需要的依賴項。
好不容易，編譯通過了，在搞heap_1.c這個的時候，在運行到vPortFree，就掛了！查了下代碼，發現heap_1原來是不允許free內存的。
void vPortFree( void * pv ){ /* Memory cannot be freed using this scheme. See heap_2.c, heap_3.c and * heap_4.c for alternative implementations, and the memory management pages of * https://www.FreeRTOS.org for more information. */ ( void ) pv; /* Force an assert as it is invalid to call this function. */ configASSERT( pv == NULL );}因為它只實現了pvPortMalloc而沒實現vPortFree，所以這個vPortFree是沒用的，僅僅是個兼容性接口而已。
接著，把后面的heap_2~heap_5的編譯運行問題一個個搞定了。
Note：我把整個工程打包好了，關注公眾號“嵌入式軟件實戰派”，在后臺回復“heap”即可獲得下載鏈接。
通過輸出的log信息，我還細心地做了個內存分配動圖。
搞完這一波，看了下時間，竟然是晚上12點了。
然后，我居然興奮得睡不著，想著怎么跟她講解這個技術問題。
第二天，突發奇想，約她在公司附近的咖啡館！她居然爽快地答應了??！
3. 促膝長談晚上下班，我們一起到了咖啡廳，就像一對小……伙伴程序員，背著筆記本電腦。跟異性來這種地方，我還有些不好意思。
為了避免尷尬，單刀直入，打開筆記本，把準備好的材料跟她一一講解。
“師兄，我們不點個咖啡嗎？”
“呵呵呵……其實……你喜歡和什么？”
……
她說晚上不喝咖啡，于是我給她點了一杯奶茶，然后迫不及待地跟她將這個heap的情況。
一開始，我用官方的文檔解釋給她說明了下總體的情況:
我問她，“你知道FreeRTOS為什么不用C庫中的malloc()和free()函數來分配和釋放內存嗎？”
“因為，不安全?！?
我聽她這么肯定的說，想著她肯定是對RTOS有很深入的認識的。
是的，C庫中的malloc()和free()函數：
“所以，F(xiàn)reeRTOS的幾個heap是為了解決這幾個問題的?！?br /> 她點了點頭，然后低頭喝了一口奶茶。我看她那手捧奶茶的溫柔，恰好點綴了窗外的夕陽……多想多停留在這一刻，但我怕她看到我在看她，接著說：“那么，這幾個heap有什么區別呢？總的來說是這樣的?！?br />1. they are not always available on embedded systems,
2. they take up valuable code space,
3. they are not thread safe, and
4. they are not deterministic (the amount of time taken to execute the function will differ from call to call)
FreeRTOS
“嗯！”她輕聲說。其實她已經看過了這些解釋了，但是不是很理解，她想深入一點的，深入一點的學習。“‘Talk is cheap’，那么，我們直接上代碼吧。”heap_1 - 最簡單的實現形式，不支持Free內存；
heap_2 - 允許內存Free，但不會合并free的內存塊；
heap_3 - 是malloc() 和free() 的抽象層，多加了線程安全措施；
heap_4 - 合并free的塊，避免碎片
heap_5 - 類似heap_4，增加了塊內存段操作。
她呵呵大笑。笑的樣子也特別可愛。
“我們就按照官方的解釋，來驗證下。我寫了段測試代碼，你看看這段log就知道了?！?br />
Base Addr: 0x407080Alloc : addr=0x00407080, size:0x01, remain:0x27F0Alloc : addr=0x00407088, size:0x02, remain:0x27E8Alloc : addr=0x00407090, size:0x04, remain:0x27E0Alloc : addr=0x00407098, size:0x08, remain:0x27D8Alloc : addr=0x004070A0, size:0x10, remain:0x27C8Alloc : addr=0x004070B0, size:0x20, remain:0x27A8Free : addr=0x00407080, remain:0x27A8Alloc : addr=0x004070D0, size:0x01, remain:0x27A0Free : addr=0x00407090, remain:0x27A0Alloc : addr=0x004070D8, size:0x02, remain:0x2798Free : addr=0x00407098, remain:0x2798Alloc : addr=0x004070E0, size:0x04, remain:0x2790Alloc : addr=0x004070E8, size:0x04, remain:0x2788Free : addr=0x004070A0, remain:0x2788Alloc : addr=0x004070F0, size:0x01, remain:0x2780Alloc : addr=0x004070F8, size:0x02, remain:0x2778Alloc : addr=0x00407100, size:0x04, remain:0x2770Alloc : addr=0x00407108, size:0x08, remain:0x2768Alloc : addr=0x00407110, size:0x10, remain:0x2758Alloc : addr=0x00407120, size:0x01, remain:0x2750Free : addr=0x004070F8, remain:0x2750Free : addr=0x00407100, remain:0x2750Free : addr=0x00407108, remain:0x2750Free : addr=0x00407110, remain:0x2750Alloc : addr=0x00407128, size:0x06, remain:0x2748Alloc : addr=0x00407130, size:0x0A, remain:0x2738她準備站起來，把頭湊過來看，我把筆記本轉過去給她。然后我繼續解釋說，“這個Free是沒有意義的”。
“哦？”她似乎有些不相信，然后試圖口算這些地址值。

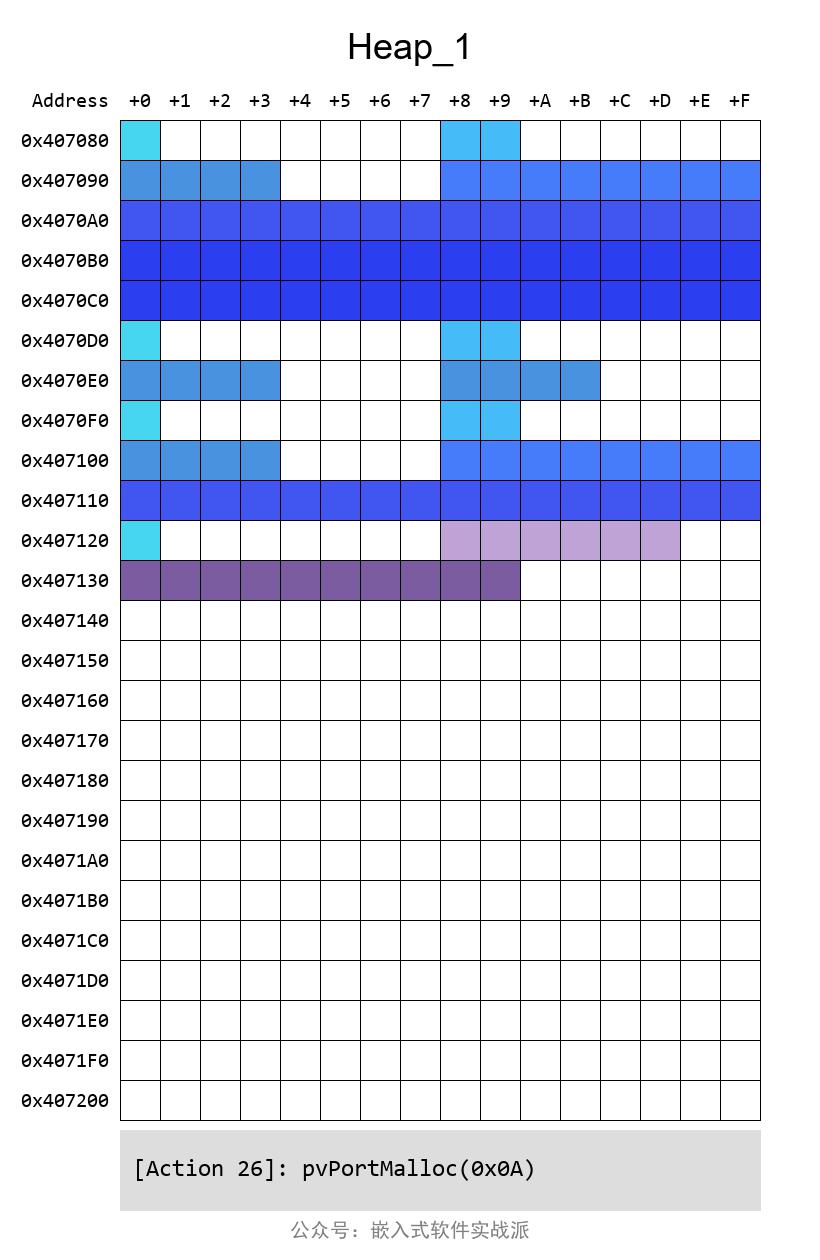

“我再給個圖你看看?！?br />

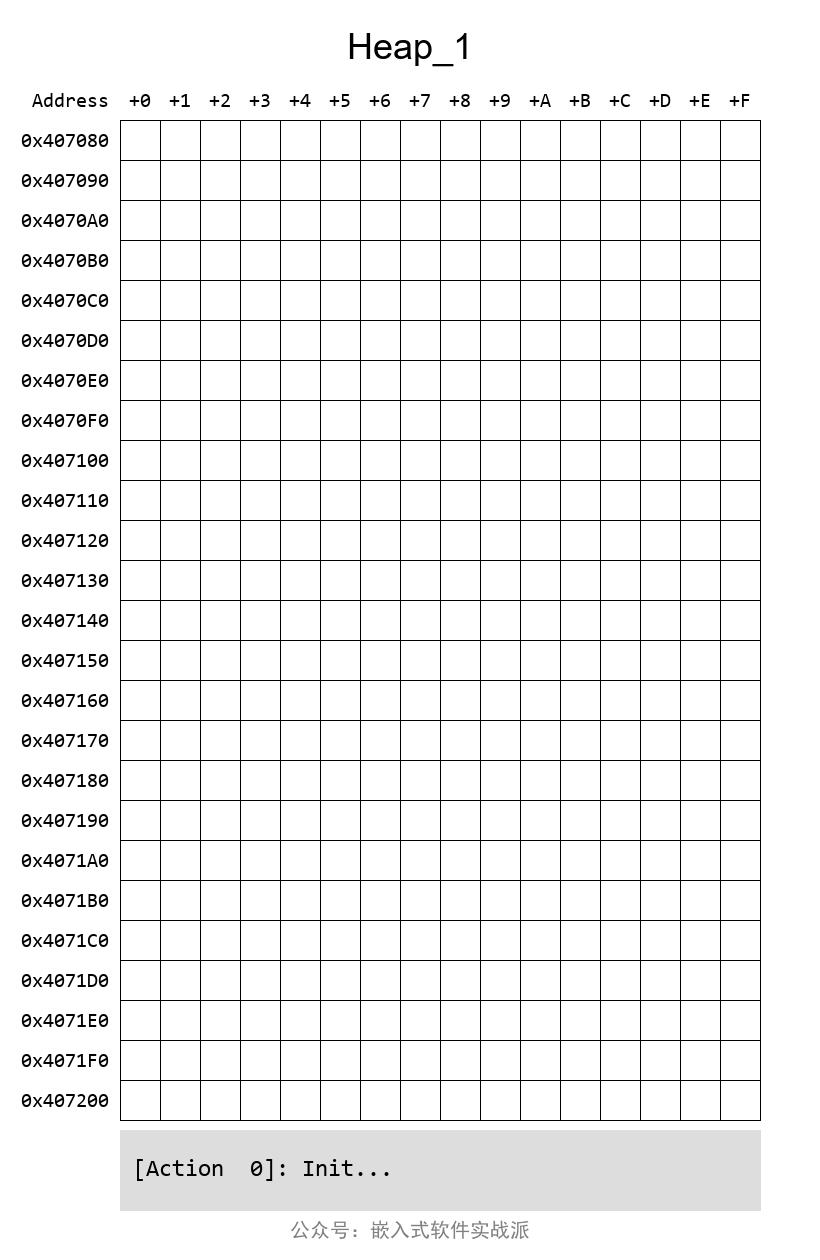

“是的，要顏色的地方是表示內存申請占有的地方，至于空隙嘛，我一會再跟你解釋下?！蔽医又f，“歪著頭怎么看呢！要不坐過來我這邊，我還有一個動圖。”
“你仔細看，其實這個vPortFree執行的地方，內存是沒有變化的?！?br /> “真的哦，heap_1是不能釋放內存的。”突然，我覺得我很有成就感。
“那么，為什么會有這么多空隙的呢？我們看看這段代碼就清楚了?！?br />
void * pvPortMalloc( size_t xWantedSize ){ void * pvReturn = NULL; static uint8_t * pucAlignedHeap = NULL; /* Ensure that blocks are always aligned. */ { if( xWantedSize & portBYTE_ALIGNMENT_MASK ) { /* Byte alignment required. Check for overflow. */ if ( (xWantedSize + ( portBYTE_ALIGNMENT - ( xWantedSize & portBYTE_ALIGNMENT_MASK ) )) > xWantedSize ) { xWantedSize += ( portBYTE_ALIGNMENT - ( xWantedSize & portBYTE_ALIGNMENT_MASK ) ); } else { xWantedSize = 0; } } }“哦……原來最大多占了一個portBYTE_ALIGNMENT的空間。”她端詳了一陣這個代碼說。
“所以，官方有說，自從有了static的內存分配方法，就很少用這個heap_1了?！?br /> “嗯！”她似乎很滿足的樣子，伸手把奶茶拿過來，接著喝了一口。
我也喝了一口咖啡，突然覺得這個咖啡不苦了。她起身，準備要坐回去。
“等下，我這還有其他數據，給你看看heap_2的情況?！蔽艺f后，她慢慢坐了下來。夕陽已慢慢落在了城市的高樓之中，道路上依然車水馬龍，而安靜的咖啡館有種說不出來的溫馨。

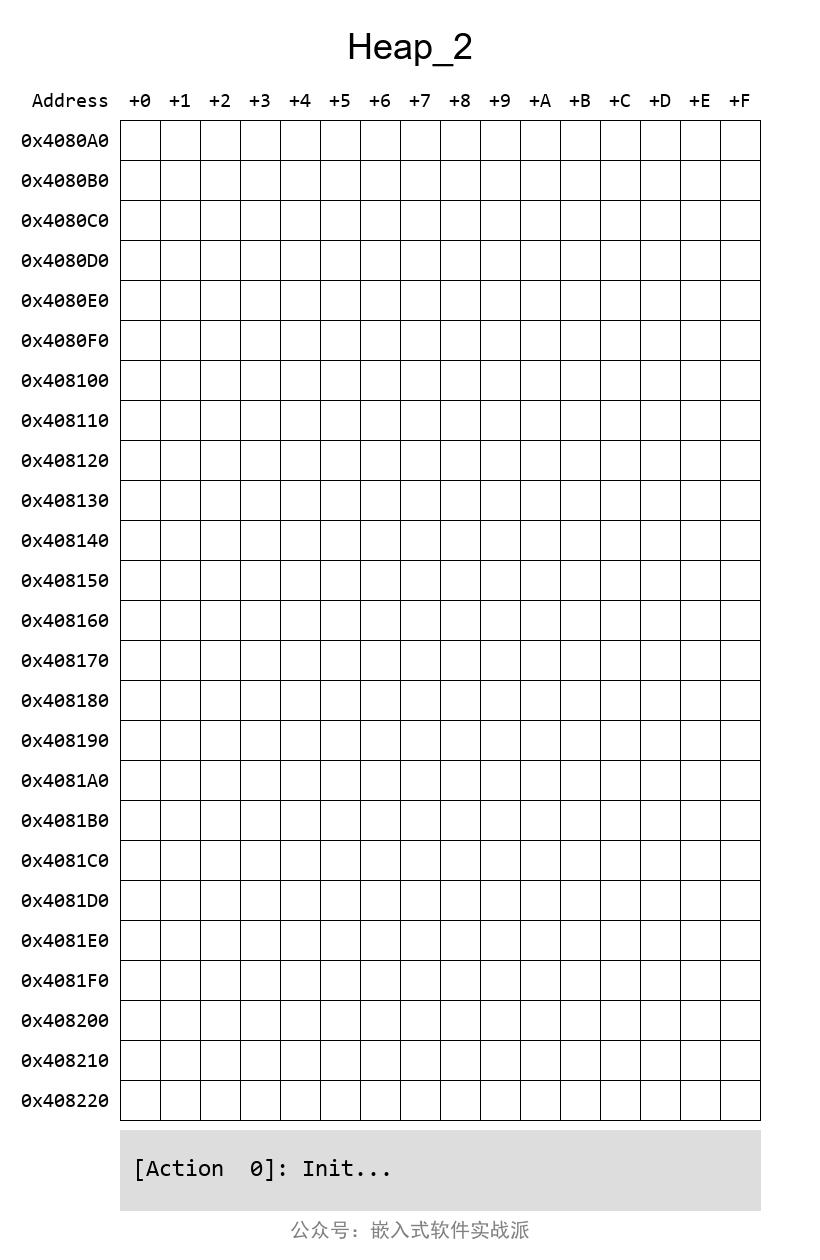

“那么heap_2有什么不一樣呢？我們直接看圖吧?！?br />
“是啊，我也納悶，但看了下源碼，確實會這樣，其中有一段是這樣的?！?
/* The wanted size must be increased so it can contain a BlockLink_t * structure in addition to the requested amount of bytes. */ if( ( xWantedSize > 0 ) && ( ( xWantedSize + heapSTRUCT_SIZE ) > xWantedSize ) ) /* Overflow check */ { xWantedSize += heapSTRUCT_SIZE; /* Byte alignment required. Check for overflow. */ if( ( xWantedSize + ( portBYTE_ALIGNMENT - ( xWantedSize & portBYTE_ALIGNMENT_MASK ) ) ) > xWantedSize ) { xWantedSize += ( portBYTE_ALIGNMENT - ( xWantedSize & portBYTE_ALIGNMENT_MASK ) ); configASSERT( ( xWantedSize & portBYTE_ALIGNMENT_MASK ) == 0 ); } else { xWantedSize = 0; } }我接著解釋說，“你看，用heap_2每次申請一段內存，都要多占一段heapSTRUCT_SIZE和一段portBYTE_ALIGNMENT 空間?！?br /> “哦，怪不得，我們項目定義了32K的RAM都差不多用完了，我算了下實際的分配，還差很遠，原來問題在這呢！”她似乎有種茅舍頓開的感覺。

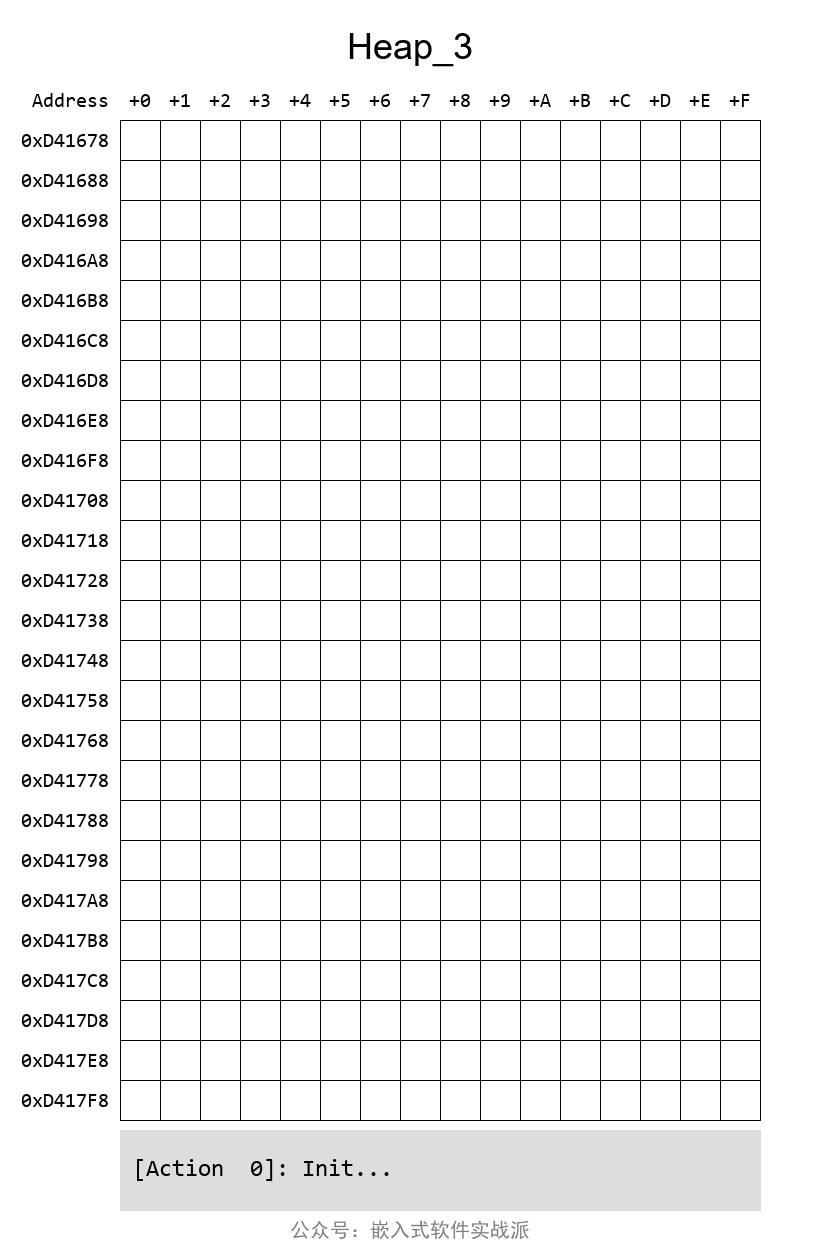

“那么heap_3又是怎樣的呢？”她主動問我要圖片來看了。
我不慌不忙打開了這個圖。

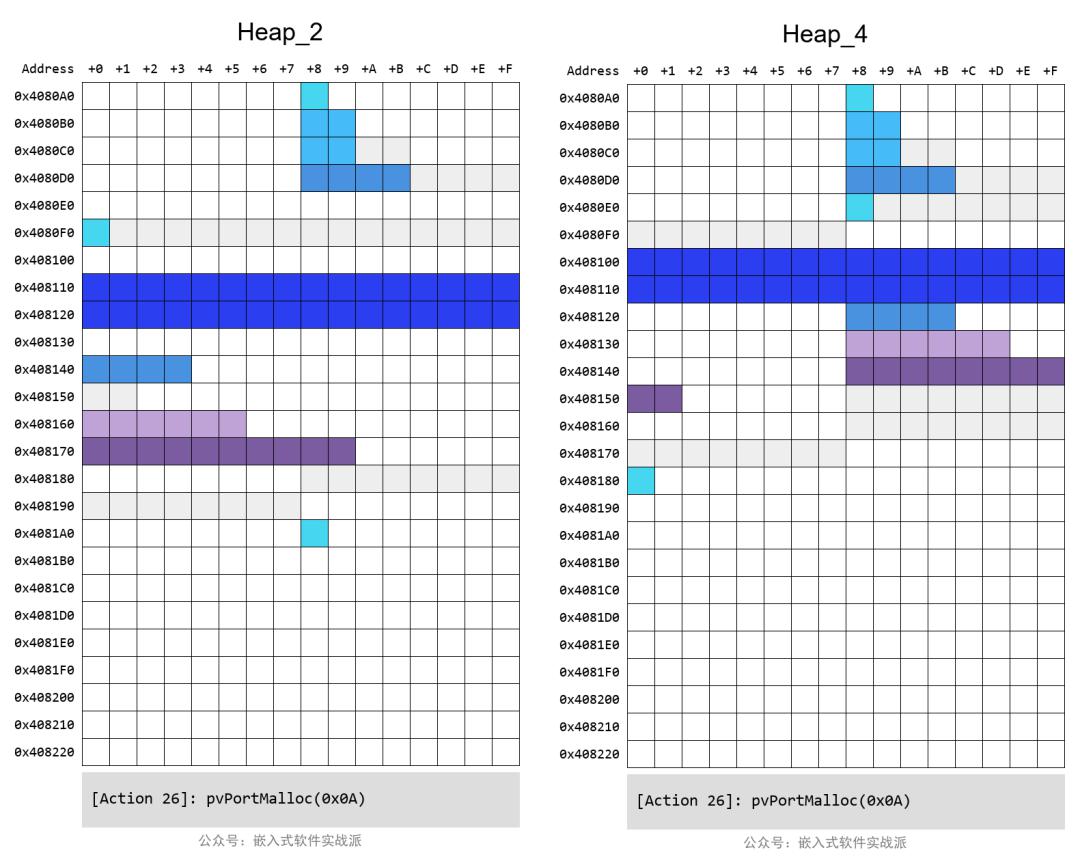

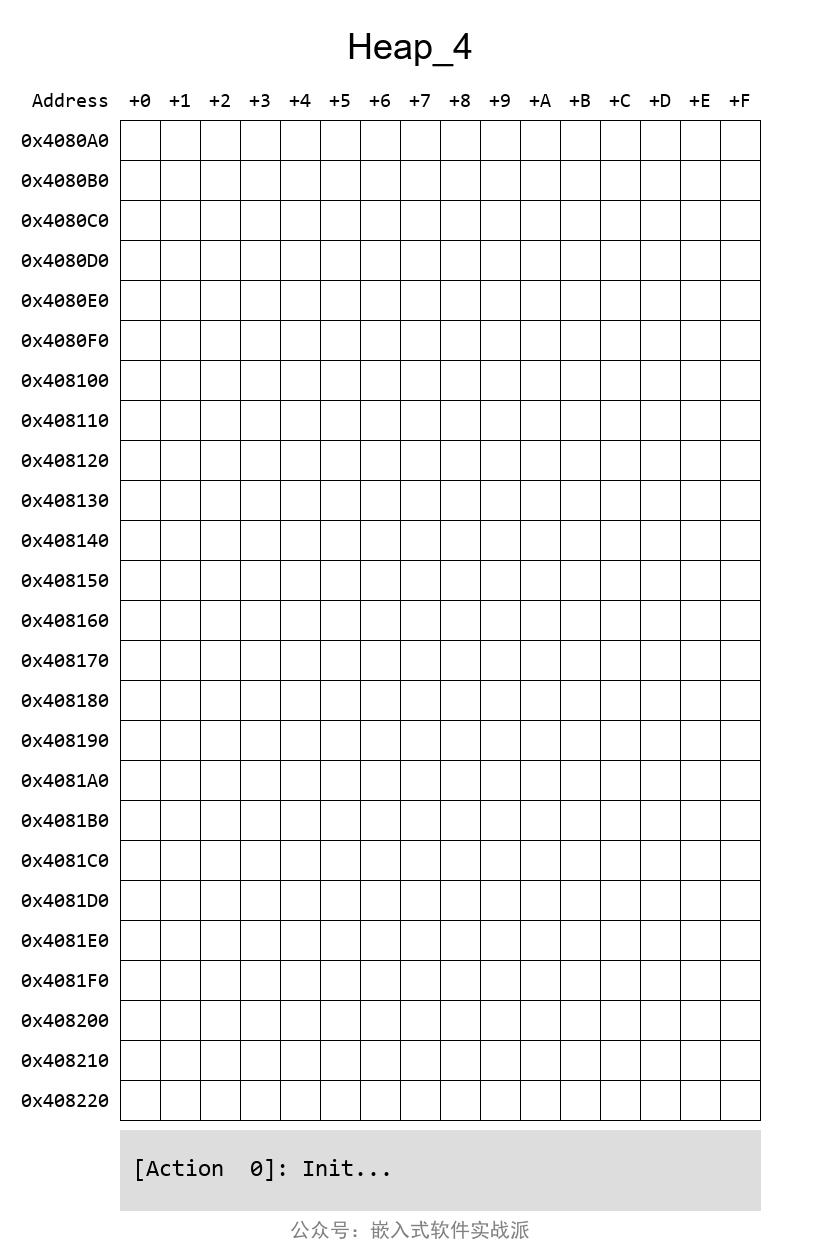

“是的，很像。但是，有個很重要的區別，你看這最后一幀內容，特別是最后紫色的這塊?！蔽姨匾鈱eap_2的和heap_4的拿出來對比了下。
“雖然還是很多孔隙，但是free掉的空間是可以合并的，這個heap_4的好處就在這了。”
“是的，師兄你真厲害！”
“哈哈！”
“對了，還有heap_5的呢？”
“哦？跟heap_4的沒啥區別哦……”這說話拉長的語調，越來越可愛了。
“效果看起來，確實是一樣的，但是heap_5是可以跨不連續區域的。官方文檔也是這么說的?！?
“那么，它是怎么跨區域的呢？”她突然好奇起來。This scheme uses the same first fit and memory coalescence algorithms as heap_4, and allows the heap to span multiple non adjacent (non-contiguous) memory regions.
FreeRTOS
“給你看段代碼吧。其實它多了一個函數?！?br />
void vPortDefineHeapRegions( const HeapRegion_t * const pxHeapRegions )
“這個const HeapRegion_t * const pxHeapRegions就是定義不同區域段的?！?br />
“怎么分段的呢？”“那，我們看這個官方的例子?！?br />
// HeapRegion_t xHeapRegions[] =// {// { ( uint8_t * ) 0x80000000UL, 0x10000 }, << Defines a block of 0x10000 bytes starting at address 0x80000000// { ( uint8_t * ) 0x90000000UL, 0xa0000 }, << Defines a block of 0xa0000 bytes starting at address of 0x90000000// { NULL, 0 } << Terminates the array.// };// vPortDefineHeapRegions( xHeapRegions ); << Pass the array into vPortDefineHeapRegions().
