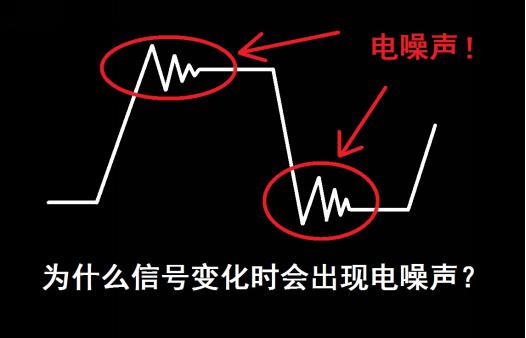

當電路中的信號發生突變（特別是數字信號）時，信號經常會出現一個電噪聲。

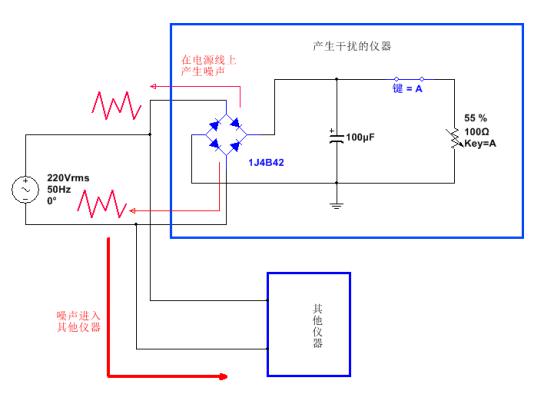

這個噪聲在一般環境下不會對外產生影響。但是在某些特殊情況下，該信號會對外產生較強的傳導干擾，進而影響其他電路的正常工作。

今天的視頻會跟大家解釋該雜波的主要產生原因，同時會通過Multisim仿真進行實驗認證。

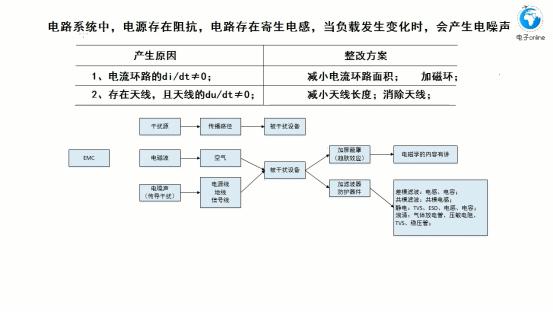

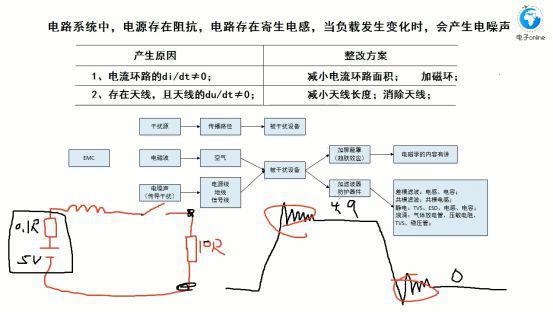

視頻中提到，產生該噪聲的主要原因是因?yàn)殡娫粗写嬖谳敵鲎杩?，同時線路中存在一定的電容和寄生電感（寄生參數主要是寄生電感，寄生電容可以忽略不計，原因是供電電源一般都是電容輸出）。

當線路的電平信號發生突變時，此時對應的其實就是電路的負載發生變化，電路中的電流自然會發生突變。特別是數字信號系統，許多數字信號系統在變化信號時會或多或少地發生瞬時短路現象。

由于在電平信號突變時，電路中的電流會發生突變，由于寄生電感的存在，其會抑制電流的變化（這個抑制動作包括抑制電流變大及變?。M(jìn)而導致信號出現波峰震蕩。

PS：其中設計的電感工作原理在項目四有詳細的講解，不懂的朋友可以在公眾號、嗶哩嗶哩、百家號或者頭條號上觀看。

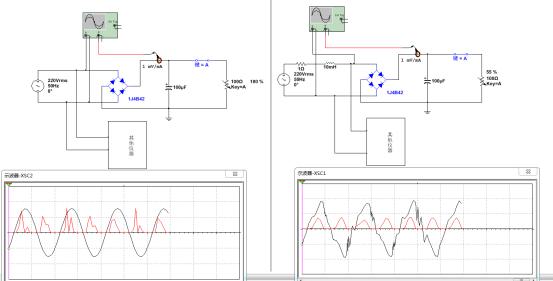

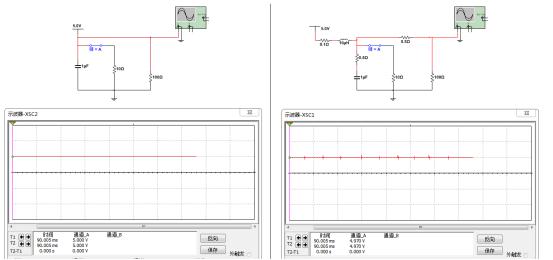

仿真中，我們分別搭建了理論模型和實際模型。（為了使仿真結果更直觀，我特意將寄生電感值設為很大）

通過實際模型與理論模型的對比，可以看到，存在寄生電感的實際模型中，當負載發生變化時，電源的信號線上會出現雜波。

但是其中的寄生電容沒有考慮，主要是因?yàn)橐话愕碾娫聪到y(tǒng)以及電路系統的電源輸入端都存在電容。此時的寄生電容可以忽略不計。

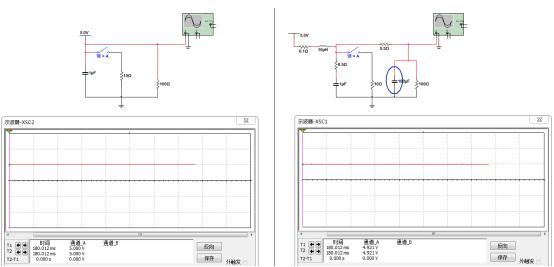

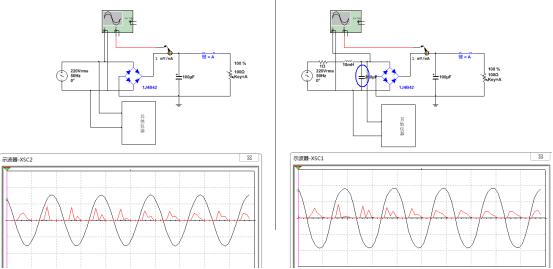

本視頻中所講的噪聲其實是一個差模噪聲，所以只要在負載上面加一個電容就可以解決（電容上的電壓不能突變）。其效果圖如下所示：
