知友提問：半導體廠商如何做芯片的出廠測試？

例如 Intel 的 i7，蘋果的 A6，這樣復雜的 IC 要測的功能恐怕很多。
我想得到的困難有：
1、BGA 這樣的封裝，應該不能多次焊接吧，那又如何上電測試呢
2、那么多的功能，真的要寫軟件一樣一樣測嗎？很費時間吧？

我覺得這個問題就是為我量身定制的！作為前Teradyne ATE工程師，現AMD DFT+數字IC設計工程師，以親身項目經驗，來談?wù)勥@個問題。

先來說一下完整的測試流程，再針對題主的兩個問題回答一下。

1

芯片測試概述

芯片測試分兩個階段，一個是CP（Chip Probing）測試，也就是晶圓（Wafer）測試。另外一個是FT（Final Test）測試，也就是把芯片封裝好再進行的測試。

CP測試的目的就是在封裝前就把壞的芯片篩選出來，以節省封裝的成本。同時可以更直接的知道Wafer 的良率。CP測試可檢查fab廠制造的工藝水平?，F(xiàn)在對于一般的wafer成熟工藝，很多公司多把CP給省了，以減少CP測試成本。具體做不做CP測試，就是封裝成本和CP測試成本綜合考量的結果。

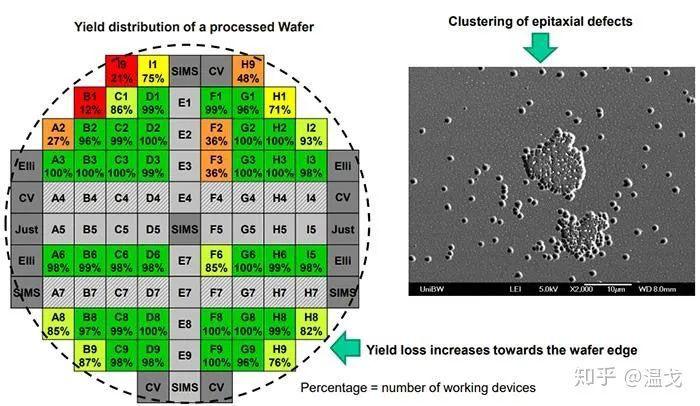

一片晶圓越靠近邊緣，die（一個小方格，也就是一個未封裝的芯片）出問題的概率越大。

隨著芯片規模的越來越大，測試也更為復雜。ATE（Automatic Test Equipment）也就應運而生。目前ATE公司最大的是Teradyne和愛德萬，NI目前也在做這一塊，并且很多小公司都在用NI的儀器。國內的公司知名的有長川科技。

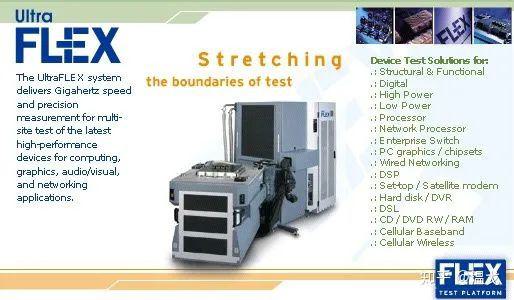

ATE作為集成了眾多高精密的Instruments的設備，價格自然不菲。一臺泰瑞達的高端Ultra Flex可以買上海的幾套房！

2

芯片測試流程

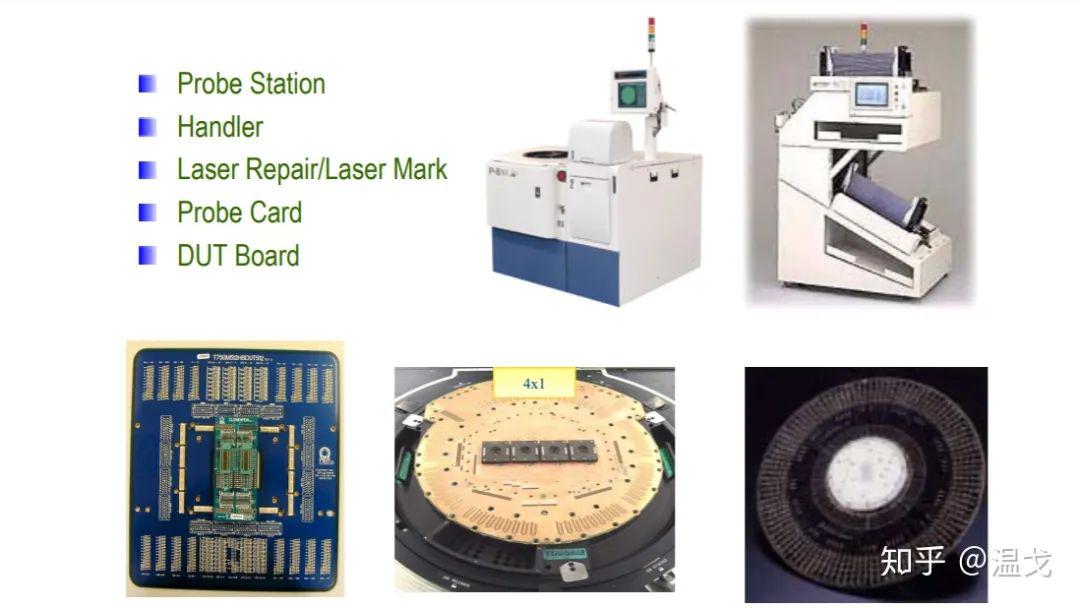

在測試之前，當然要有ATE設備，CP測試需要Probe Card, FT測試需要Load board, Socckt等。來一張全家福吧。最下邊左一是Load Board(又叫DUT Board), 左二是Probe Card.

然后由芯片設計公司來提供Design Spec和Test Spec(datasheet)來制定Test Plan,開發測試程序，建立測試項。

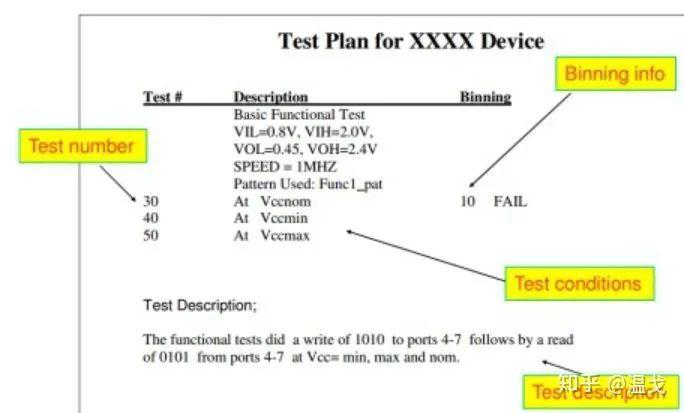

Test Plan示意圖：

一般測試通常包含以下測試項：

DC parameters Test

主要包含以下測試，Continuity測試(又稱open/short test)主要是檢查芯片的引腳以及和機臺的連接是否完好。其余的測試都是檢查DC電氣參數是否在一定的范圍內。

Continuity Test

Leakage Test (IIL/IIH)

Power Supply Current Test (IDDQ)

Other Current/Voltage Test (IOZL/IOZH, IOS, VOL/IOL, VOH/IOH)

LDO，DCDC 電源測試。

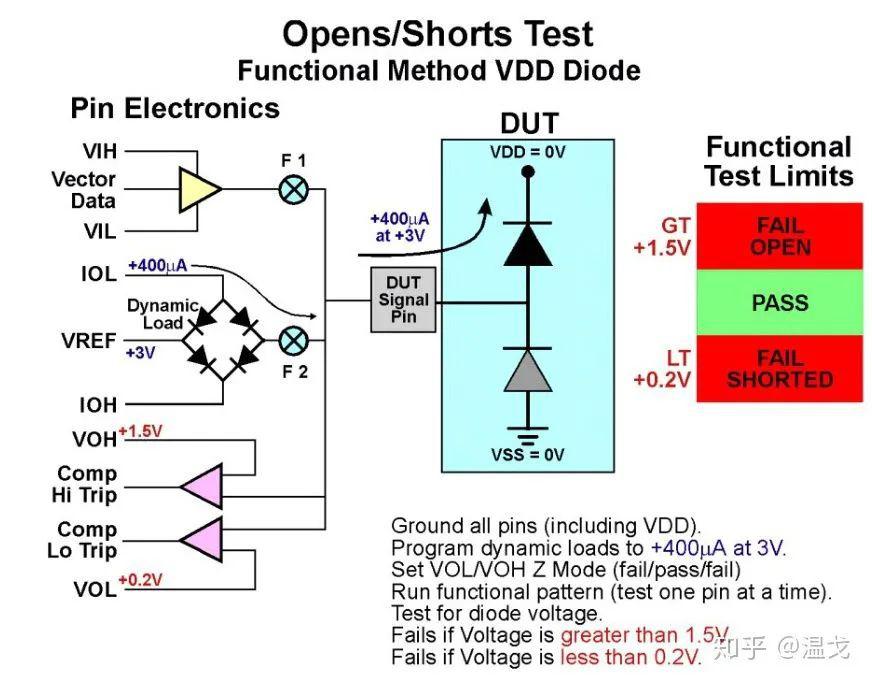

以下這張圖就是open/short test原理示意圖，DUT（Device Under Test）的引腳都掛有上下兩個保護二極管，根據二極管單向?qū)ㄒ约敖刂岭妷旱奶匦?，對其?灌電流，然后測試電壓，看起是否在設定的limit范圍內。

整個過程是由ATE里的instruments PE(Pin Electronics)完成的。

Digital Functional Test

這部分的測試主要是跑測試向量（pattern），pattern則是設計公司的DFT工程師用ATPG（auto test pattern generation）工具生成的。

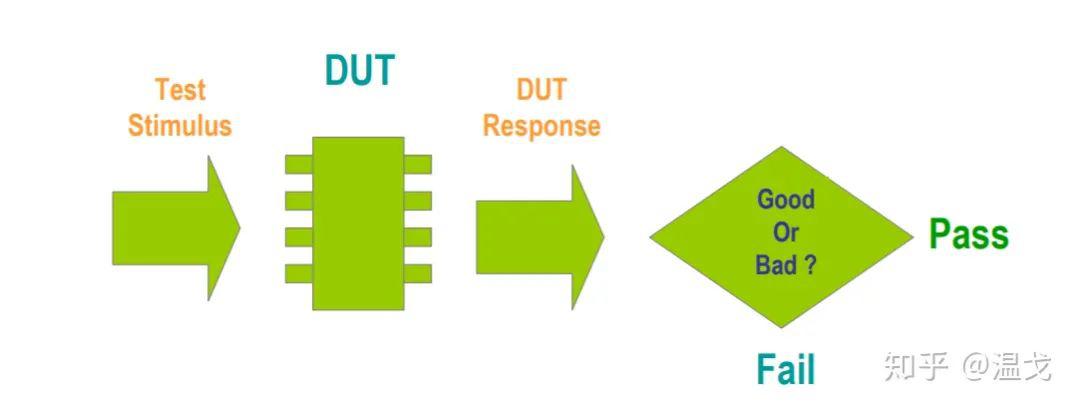

pattern測試基本就是加激勵，然后捕捉輸出，再和期望值進行比較。

與Functional Test相對應的的是Structure Test，包括Scan，Boundary Scan等，Pattern是根據芯片制造過程中產生的的defects和fault 模型來產生的，詳細介紹參見下文鏈接：https://zhuanlan.zhihu.com/p/161185302

應用Structure Test能更好的提高覆蓋率。

當然還有Build-in-Self-Test (BIST）主要是針對memory進行的測試。

AC Parameters Test

主要是AC Timing Tests，包含Setup Time, Hold Time, Propagation Delay等時序的檢查。

ADC and DAC Test

主要是數模/模數混合測試，檢查信號經過ADC/DAC后的信號是否符合期望，這個地方涉及到的信號知識比較多?？傮w來說包含靜態測試和動態測試。

Static Test – Histogram method (INL, DNL)

Dynamic Test – SNR, THD, SINAD

除了以上常規測試項，根據芯片的類型不同可能會進行不同的測試，比如RF測試，SerDes高速測試。Efuse測試等。

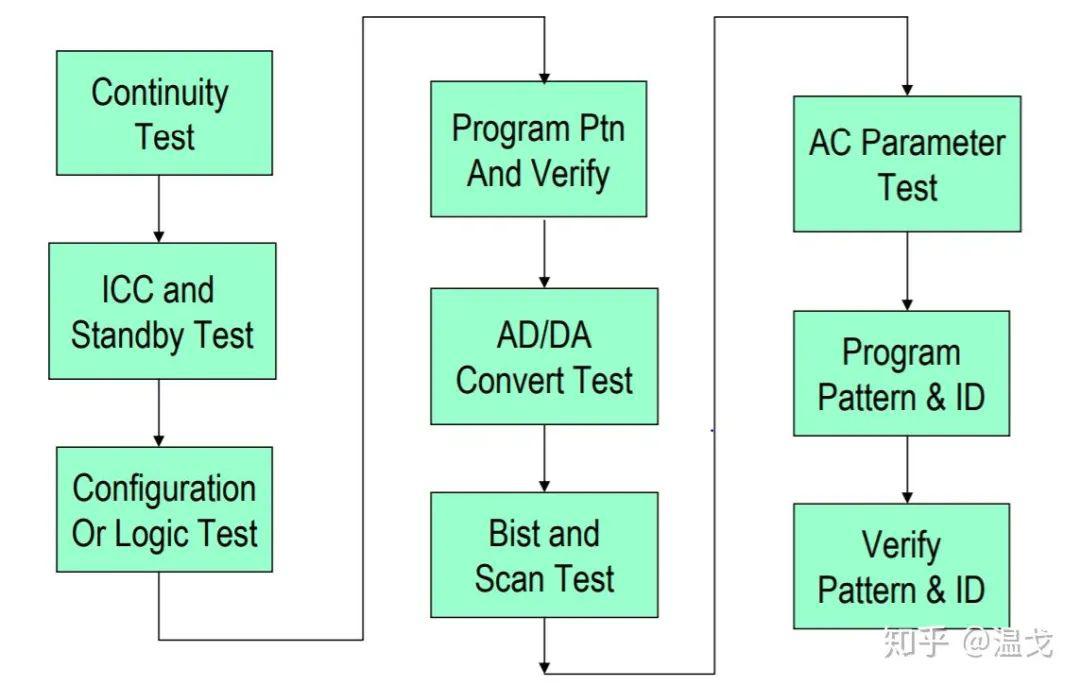

一個基本的測試流程圖如下：

所有的測試項都是在ATE上執行的，一般會執行幾秒到幾十秒，因為ATE是根據機時來付費的（很少有海思，蘋果這種土豪公司一次買數十臺），所以縮短測試時間變得尤其重要！另外一般芯片在量產測試的時候，都是百萬顆或者千萬顆，每個芯片節省一秒，總體來說縮短的時間還是很可觀的。

在測試執行完成后，ATE會輸出一個Datalog，以顯示測試結果。對于測試pass或fail測試項的不同，也會對其進行分類(Bin)，最后由Handler分揀。

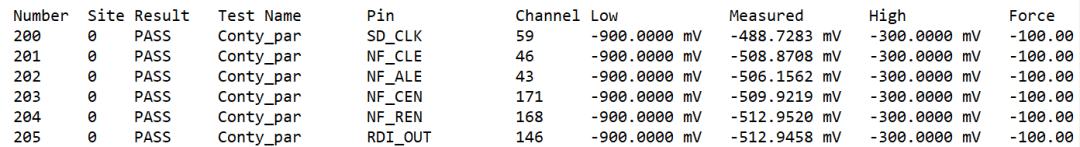

datalog 示意圖：

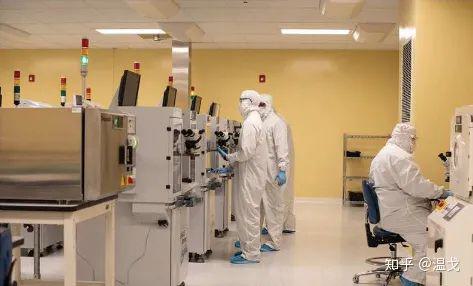

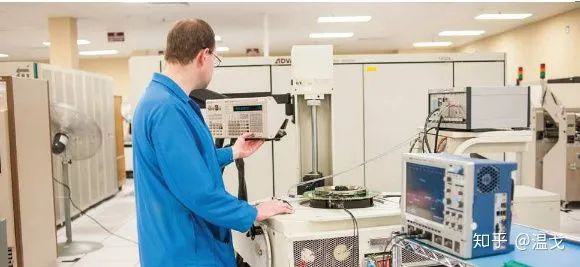

以上就是芯片的測試完整流程。再放兩張芯片測試的封測廠/實驗室的環境圖：

3

至于題主的兩個問題

1、BGA 這樣的封裝，應該不能多次焊接吧，那又如何上電測試呢？

對于封裝好的芯片，通常測試是不需要進行焊接的，它和ATE機臺的連接方式是通過socckt和Load board。

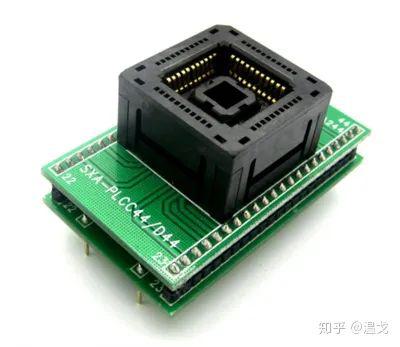

socckt也就是放芯片的底座，長這樣：

不同大小，不同封裝類型的芯片，socckt也不同，有專門的做這個的廠商。

先把芯片放到socckt里，再把socckt放到load board上，load board再放在機臺上。有的load board很重，對很多女同志來說搬起來是有些辛苦??！

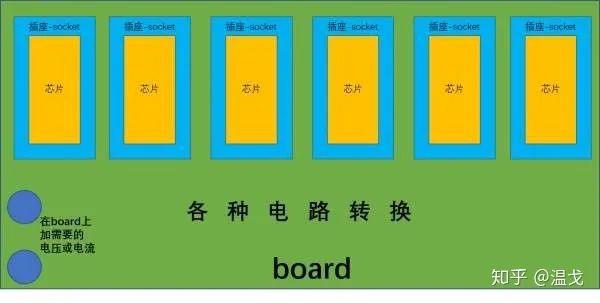

一個load board上面支持放多個socckt，我們稱其為site。示意圖如下，共6個site，可以對6個芯片同時進行測試：

2、那么多的功能，真的要寫軟件一樣一樣測嗎？很費時間吧

在這里先說明一下，芯片的邏輯功能是有IC驗證工程師來完成的，是在流片之前，并不依賴于測試。

而芯片測試?yán)锏膄unction test/structure test是跑pattern， 測試的是在制造過程中芯片是否有缺陷，從而影響功能/性能。

所以測試工程師所需要的關心的就是把pattern都跑通，如果跑不通可能會和DFT工程師一起進行diagnosis。

測試工程在寫測試項的時候，也不是要一行一行代碼去寫，通常ATE機臺的嵌入式軟件都有提供測試項的Template, 只需要填寫參數就好。另外針對一些大客戶的成熟測試項，也會開發一些測試模板，留好必要的參數接口，這樣就很方便應用到其他的芯片測試上。

4

寫在最后

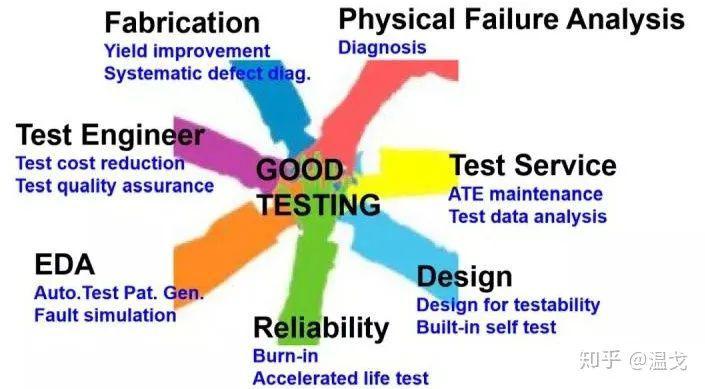

一個完備的的芯片測試不是靠芯片測試工程師一個人完成的，而是需要設計工程師，DFT工程師的支持，以及由可靠的EDA工具，優秀的硬件支撐等多方因素共同決定的。

芯片測試是極其重要的一環，有缺陷的芯片能發現的越早越好。在芯片領域有個十倍定律，從設計-->制造-->封裝測試-->系統級應用，每晚發現一個環節，芯片公司付出的成本將增加十倍?。?！

所以測試是設計公司尤其注重的，如果把有功能缺陷的芯片賣給客戶，損失是極其慘重的，不僅是經濟上的賠償，還有損信譽。因此芯片測試的成本也越來越高！

在 IC 行業，每一個環節都要十分小心，一次流片的費用在數十萬美金，一天的ATE機臺使用幾百美金。而一個芯片的利潤可能只有幾美分。這也是IC行業投資周期長，收益少的原因，基本前幾年都在虧錢。幸運的是國家越來越重視芯片了，期待國內IC發展能越來越好。
